47
9
PL

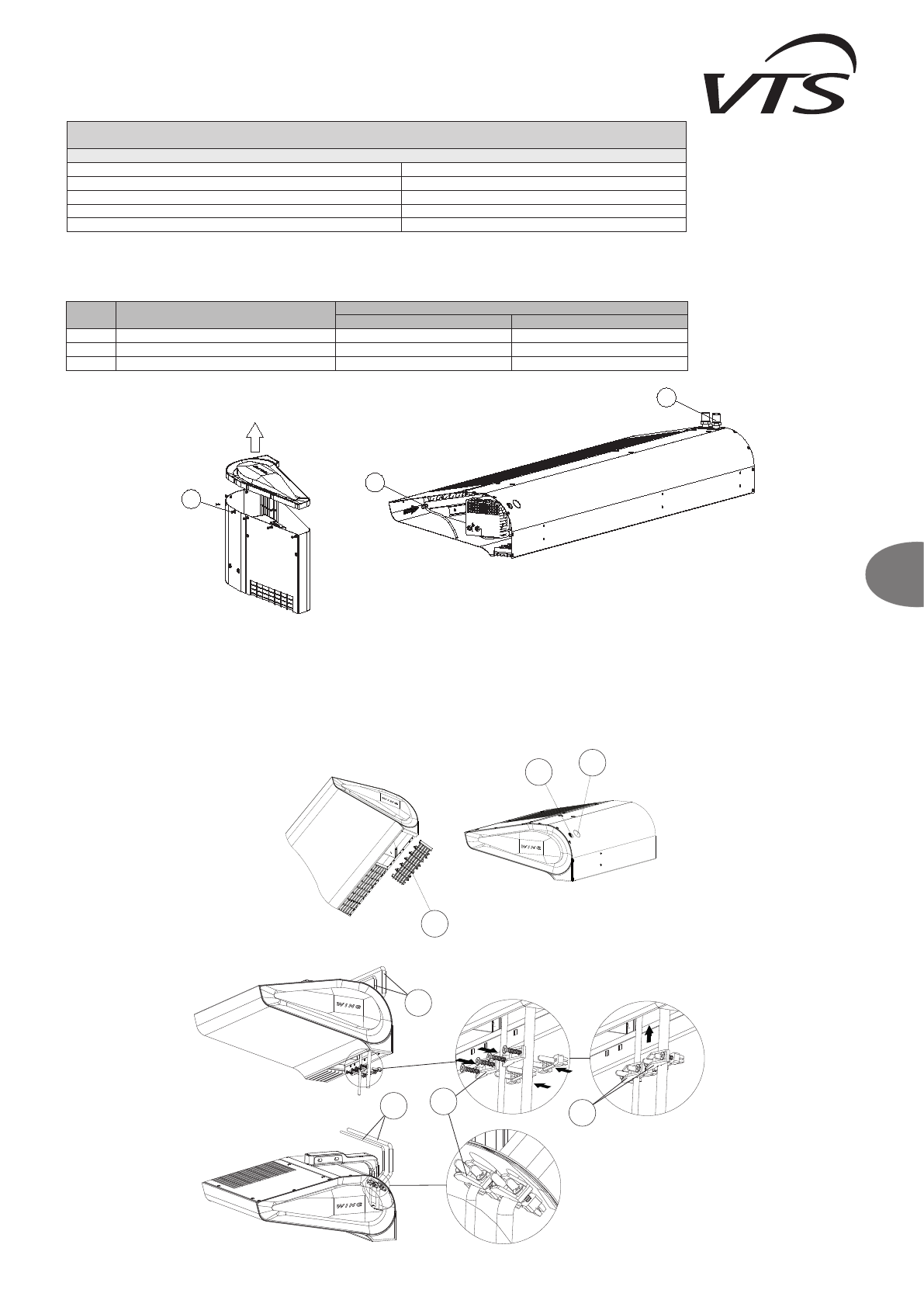

ODPOWIETRZENIE URZĄDZENIA/ SPUST CZYNNIKA GRZEWCZEGO
W przypadku montażu poziomego i pionowego po prawej stronie drzwi wymiennik odpowietrza się sam. W przypadku montażu bocznego z króćami do dołu, aby odpowietrzyć wymiennik
należy zdjąć pokrywę boczną. W tym celu wykręcić wkręty (1) dookoła pokrywy i wyjąć pokrywę. Pod pokrywą znajduje się zaworek z wężykiem.
1
2
3
UWAGA! Podczas odpowietrzania wymiennika należy zwrócić szczególną uwagę na zabezpieczenie urządzenia przed przypadkowym przedostaniem się wody do elementów elektrycznych.
UWAGA! W trakcie napełniania instalacji hydraulicznej należy zwrócić szczególną uwagę na szczelność podłączeń. Istotne jest, aby woda z nieszczelnego podłączenia nie przedostała się do
silnika elektrycznego (przy montażu pionowym).
UWAGA! W przypadku uruchomienia urządzenia po wcześniejszym spuszczeniu czynnika grzewczego należy pamiętać o odpowietrzeniu nagrzewnicy.
PODŁĄCZENIE ZASILANIA ELEKTRYCZNEGO
UWAGA! Istnieje konieczność wyposażenia instalacji stałej w środki zapewniające odłączenie urządzenia na wszystkich biegunach źródła zasilania.
Podłączenia elektrycznego musi dokonać osoba posiadająca odpowiednie uprawnienia. Przepusty kablowe umieszczone są na tylnej ściance kurtyny: (1) – dławica przewodów sterowniczych,
(2) – dławica przewodów zasilających. Dostęp do listwy zaciskowej uzyskuje się poprzez zdemontowanie kratki wylotowej (3) od strony silnika. Na przewodzie (4) wymagane jest
zamontowanie odciążki kablowej (5) dla zabezpieczenia przewodu przed wyrwaniem.
POZYCJA PRACY
WOZNACZENIE ODPOWIETRZENIA/SPUSTU
2
3
A
pozioma (nadmuch z góry na dół)
spust
samoodpowietrzenie
B
pionowa (silnik na dole)
spust
samoodpowietrzenie
C
pionowa (silnik u góry)
odpowietrzenie
spust
1
2
3
4
4
5
5
9
RU
ВНИМАНИЕ!
Во время спуска воздуха из теплообменника необходимо обращать особое внимание на защиту устройства от случайного попадания воды в электрические элементы.
ВНИМАНИЕ!
Обратите особое внимание на герметичность соединений во время заполнения гидравлической системы. Необходимо исключить попадание воды, вытекающей из
негерметичного соединения. Убедитесь, что вода, вытекающая из негерметичного соединения, не попадает на электродвигатель (при вертикальном монтаже).
ВНИМАНИЕ!
В случае запуска оборудования после предварительного слива теплоносителя необходимо заполнить нагреватель и удалить из него воздух.
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ
ВНИМАНИЕ
! Существует необходимость установки в электросети средств, гарантирующих отключение оборудования на всех полюсах источника питания.
Электрические подключения должны выполняться уполномоченным и квалифицированным персоналом. Кабельные каналы размещены сзади завесы: (1) – провода управления ,
(2) – силовые провода. Доступ к клеммной коробке осуществляется путем снятия выходной решетки (3) со стороны двигателя.Hеобходимо установить разгрузку натяжения кабеля
(5), для защиты кабеля (4) от вытягивания.
УДАЛЕНИЕ ВОЗДУХА ИЗ ТЕПЛООБМЕННИКА/СПУСК ТЕПЛОНОСИТЕЛЯ
Удаление воздуха из теплообменника водяной завесы выполняется путем ослабления "воздушника" - пробки на его выпускном патрубке. При боковом монтаже с патрубками вниз
для выпуска воздуха нужно снять боковую крышку. Для этого удалить болты (1) вокруг крышки и снять крышку. Под крышкой находится пробка со шлангом.
РАБОЧАЯ ПОЗИЦИЯ
ОБОЗНАЧЕНИЕ ОТВОДА ВОЗДУХА / ВЫПУСКА
2
3
A
горизонтальная (подача воздуха сверху вниз)
выпуск
автономный отвод воздуха
B
вертикальная (подача воздуха слева направо)
выпуск
автономный отвод воздуха
C
вертикальная (подача воздуха справа налево)
отвод воздуха
выпуск
1
2
3
1
2
3
4
4
5
5
Внимание!
Максимальное рабочее давление для жидкостных теплообменных аппаратов составляет 16 бар.
Максимальное давление на которое были протестированы жидкостные теплообменные аппараты составляет 21 бар.
Требования по качеству теплоносителя для жидкостных теплообменных аппаратов:
Параметр
Значение
Нефтепродукты и масла
< 1 мг/л
pH при 25
o
C
от 8 до 9
Остаточная жесткость воды
[Ca2+, Mg2+]/[HCO3-] > 0.5
Содержание кислорода
< 0.1 мг/л (на сколько возможно)
ВНИМАНИЕ!
Во время спуска воздуха из теплообменника необходимо обращать особое внимание на защиту устройства от случайного попадания воды в электрические элементы.
ВНИМАНИЕ!
Обратите особое внимание на герметичность соединений во время заполнения гидравлической системы. Необходимо исключить попадание воды, вытекающей из
негерметичного соединения. Убедитесь, что вода, вытекающая из негерметичного соединения, не попадает на электродвигатель (при вертикальном монтаже).
ВНИМАНИЕ!
В случае запуска оборудования после предварительного слива теплоносителя необходимо заполнить нагреватель и удалить из него воздух.
ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ
ВНИМАНИЕ
! Существует необходимость установки в электросети средств, гарантирующих отключение оборудования на всех полюсах источника питания.
Электрические подключения должны выполняться уполномоченным и квалифицированным персоналом. Кабельные каналы размещены сзади завесы: (1) – провода управления ,
(2) – силовые провода. Доступ к клеммной коробке осуществляется путем снятия выходной решетки (3) со стороны двигателя.Hеобходимо установить разгрузку натяжения кабеля
(5), для защиты кабеля (4) от вытягивания.
УДАЛЕНИЕ ВОЗДУХА ИЗ ТЕПЛООБМЕННИКА/СПУСК ТЕПЛОНОСИТЕЛЯ
Удаление воздуха из водяного теплообменника воздушной завесы выполняется путем ослабления "воздушника" - пробки на его выпускном патрубке. При боковом монтаже с
патрубками вниз для выпуска воздуха нужно снять боковую крышку. Для этого удалить болты (1) вокруг крышки и снять крышку. Под крышкой находится пробка со шлангом.
РАБОЧАЯ ПОЗИЦИЯ
ОБОЗНАЧЕНИЕ ОТВОДА ВОЗДУХА / ВЫПУСКА
2
3
A
горизонтальная (подача воздуха сверху вниз)
выпуск
автономный отвод воздуха
B
вертикальная (подача воздуха слева направо)
выпуск
автономный отвод воздуха
C
вертикальная (подача воздуха справа налево)
отвод воздуха
выпуск
1
2
3
1
2
3
4
4
5
5
