Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

Español

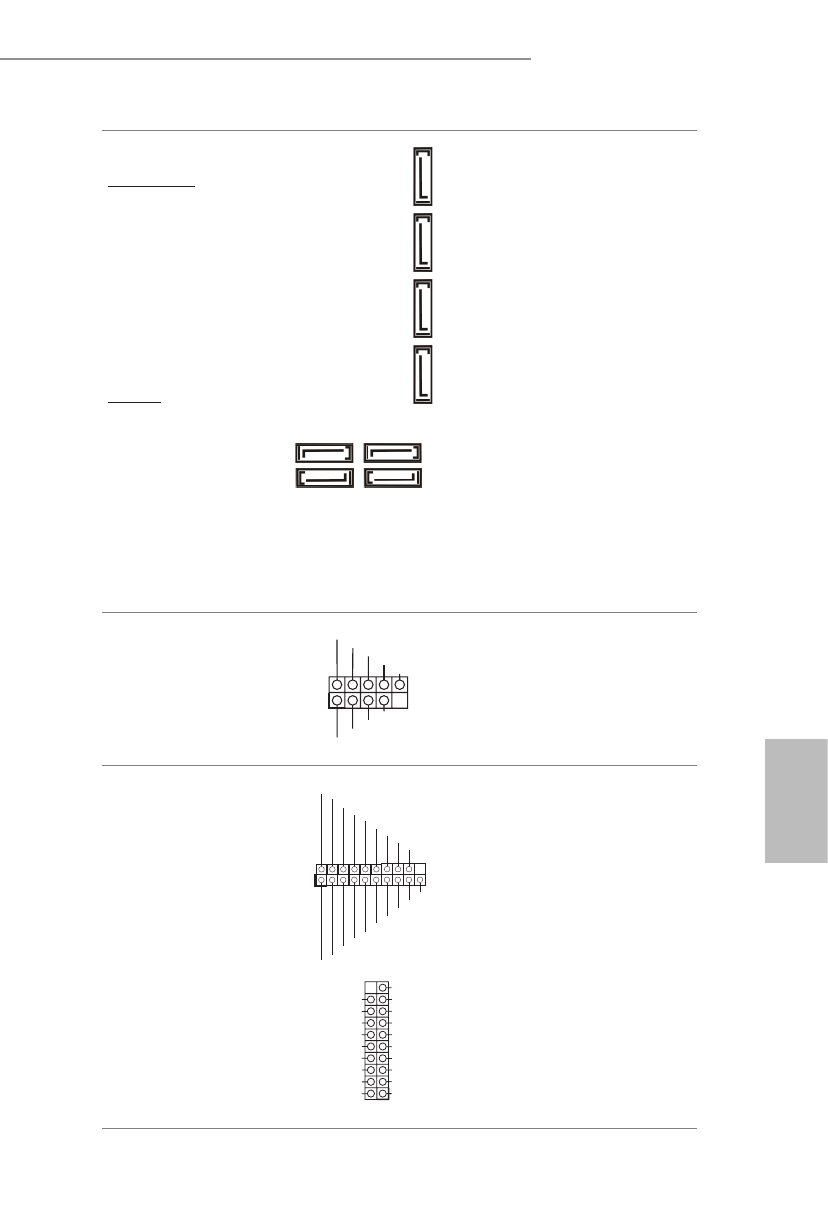

Conectores Serie ATA3
Ángulo recto:
(SATA3_4:
consulte la pág.1, nº 17)
(SATA3_5:
consulte la pág.1, nº 16)
(SATA3_6:
consulte la pág.1, nº 15)
(SATA3_7:
consulte la pág.1, nº 14)
Vertical:
(SATA3_0:
consulte la pág.1, nº 21)
(SATA3_1:
consulte la pág.1, nº 25)
(SATA3_2:
consulte la pág.1, nº 22)
(SATA3_3:
consulte la pág.1, nº 24)

SATA3_0

SA

TA3_7

SA

TA3_6

SATA3_2

SA

TA3_5

SA

TA3_4

SATA3_1 SATA3_3

Estos ocho conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.

* Si M2_2 se ocupa con un
dispositivo M.2 de tipo SATA,
SATA3_7 se deshabilitará.

Cabezales USB 2.0
(USB_1_2 de 9 contactos)
(consulte la pág. 1, nº 28)
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 29)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Hay dos bases de conexiones en
esta placa base. Cada cabezal USB
2.0 admite dos puertos.

Cabezales USB 3.2 Gen1
(USB3_5_6 de 19 contactos)
(consulte la pág. 1, nº 26)

(USB3_7_8 de 19 contactos)
(consulte la pág. 1, nº 12)

Hay dos bases de conexiones en
esta placa base. Cada cabezal USB
3.2 Gen1 admite dos puertos.

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-
