Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

Polsk

i

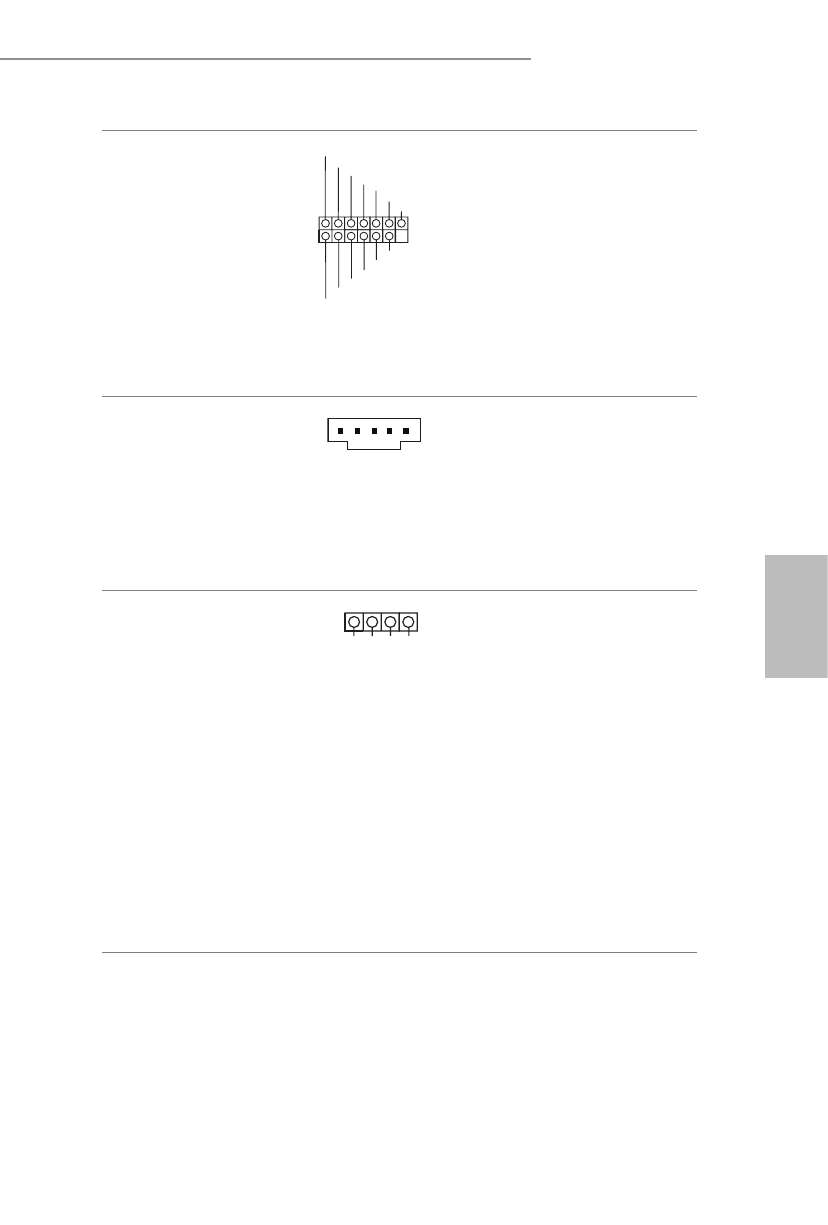

Złącze główkowe SPI TPM
(13-pinowe SPI_TPM_J1)
(sprawdź s.1, Nr 31)

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

To złącze obsługuje system
SPI Trusted Platform Module
(TPM), który może bezpiecznie
przechowywać klucze, certyfikaty
cyfrowe, hasła i dane. System
TPM pomaga także w zwiększeniu
zabezpieczenia sieci, ochronie
cyfrowych danych osobowych
i zapewnieniu integralności
platformy.

Złącze Thunderbolt AIC
(5-pinowe TB1)
(sprawdź s.1, Nr 35)

Podłącz dodatkową kartę
Thunderbolt™ (AIC) do złącza
Thunderbolt AIC przez kabel
GPIO.
* Należy zainstalować kartę
Thunderbolt™ AIC do PCIE5
(gniazdo domyślne).

Złącze główkowe LED RGB
(4-pinowe RGB_LED1)
(sprawdź s.1, Nr 32)

To złącze główkowe RGB
jest używane do podłączenia
przedłużacza LED RGB, który
umożliwia użytkownikom wybór
spośród różnych efektów światła
LED.

Ostrzeżenie: Nigdy nie należy
instalować kabla LED RGB w
nieprawidłowym kierunku; w
przeciwnym razie kabel może
zostać uszkodzony.

*Dalsze instrukcje dotyczące
tego złącza główkowego należy
sprawdzić na stronie 42.

12V G R B

1
