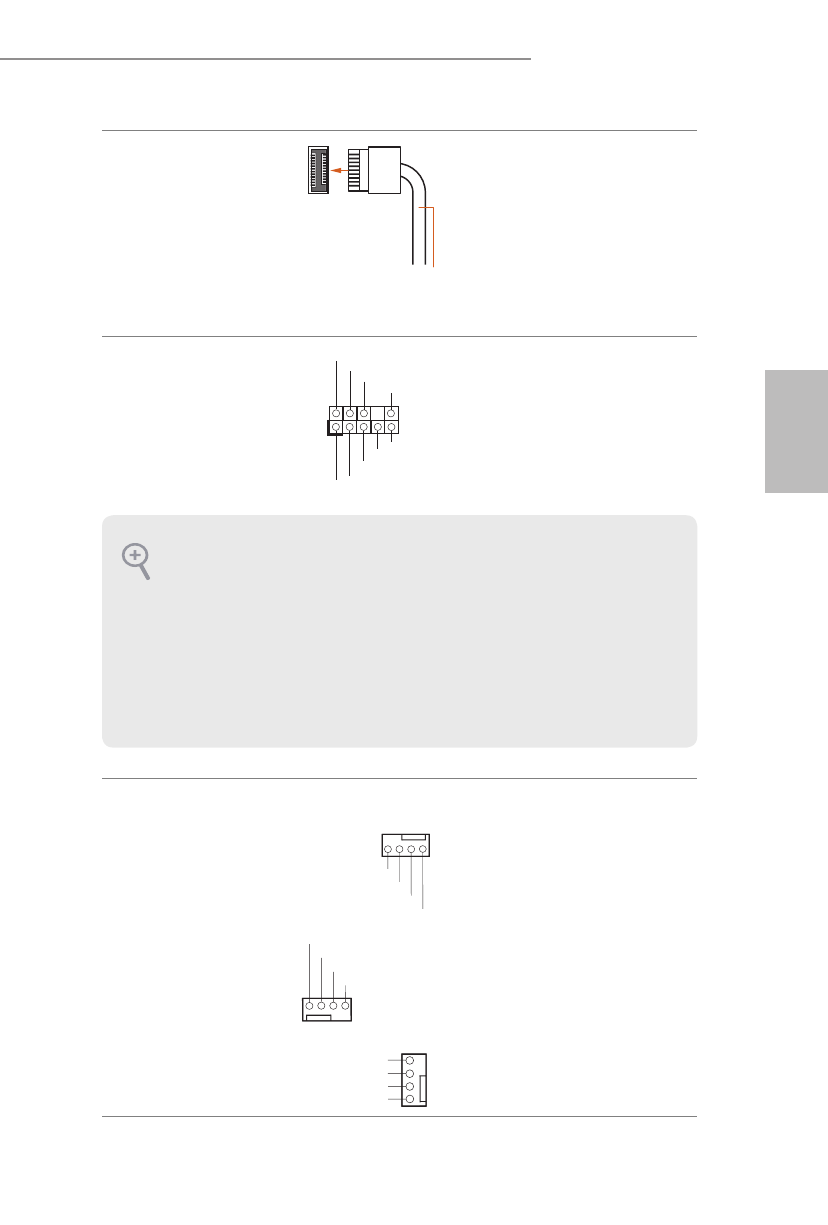

Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

簡体中文

前面板 C 类型 USB 3.2

Gen2x2 接脚

（20 针 F_USB32_TC_1）

（见第 1 页，第 11 个）

此主板上有一个前面板 C 类型

USB 3.2 Gen2x2 接脚。此接脚用

于连接 USB 3.2 Gen2x2 模块以

获得附加 USB 3.2 Gen2x2 端口。

前面板音频接头

（9 针 HD_AUDIO1）

（见第 1 页，第 34 个）

此接头用于将音频设备连接到

前音频面板。

机箱 / 水泵风扇接口

（4 针 CHA_FAN1/WP）

（见第 1 页，第 36 个）

（4 针 CHA_FAN2/WP）

（见第 1 页，第 27 个）

（4 针 CHA_FAN3/WP）

（见第 1 页，第 6 个）

（4 针 CHA_FAN4/WP）

（见第 1 页，第 13 个）

（4 针 CHA_FAN5/WP）

（见第 1 页，第 18 个）

此主板提供五个 4 针水冷机箱

风扇接口。如果您打算连接 3

针 机箱水冷风扇，请将它连接

到针脚 1-3。

1.

高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。

2.

如果您使用

AC’97

 音频面板，请按照以下步骤将它安装到前面板音频接脚：

A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对

AC’97

 音频面板连

接它们。
E. 要启用前麦克风，请转到 Realtek 控制面板上的“FrontMic”

（前麦克风）选项卡，

调整 “Recording Volume”（录音音量）。

USB Type-C Cable

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4
3
2
1

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4  3  2  1

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

1  2  3  4
