68

Français

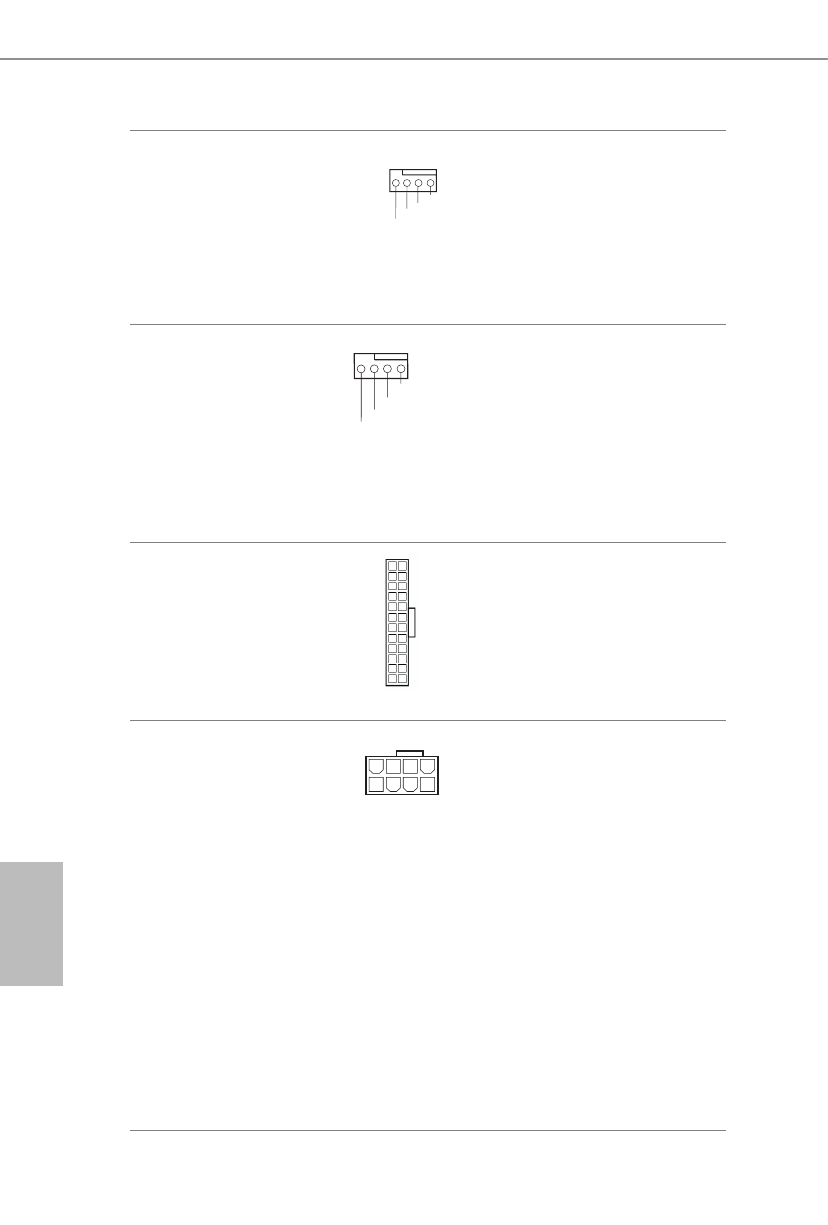

Connecteur du ventilateur
du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 3)

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur (Quiet Fan) à 4 broches.
Si vous envisagez de connecter
un ventilateur de processeur à 3
broches, veuillez le brancher sur la
broche 1-3.

Connecteur pour
ventilateur de processeur /
pompe à eau
(CPU_FAN2/WP à 4 broches)
(voir p.1, No. 7)

Cette carte mère est dotée d’un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour processeur
à 3 broches, veuillez le brancher
sur la Broche 1-3.

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 10)

Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 13.

Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
(ATX12V2 à 8 broches)
(voir p.1, No. 2)

Cette carte mère est dotée de deux
connecteurs d’alimentation ATX
12V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 5.
Le branchement d'un câble ATX
12V à 8 broches à ATX12V2 est
optionnel.

*Avertissement : Veuillez vérifier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

12

 1

24

13

4                            1

8                            5

4    3    2    1

G N D

+ 1 2 V

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
