121

Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

Por

tuguês

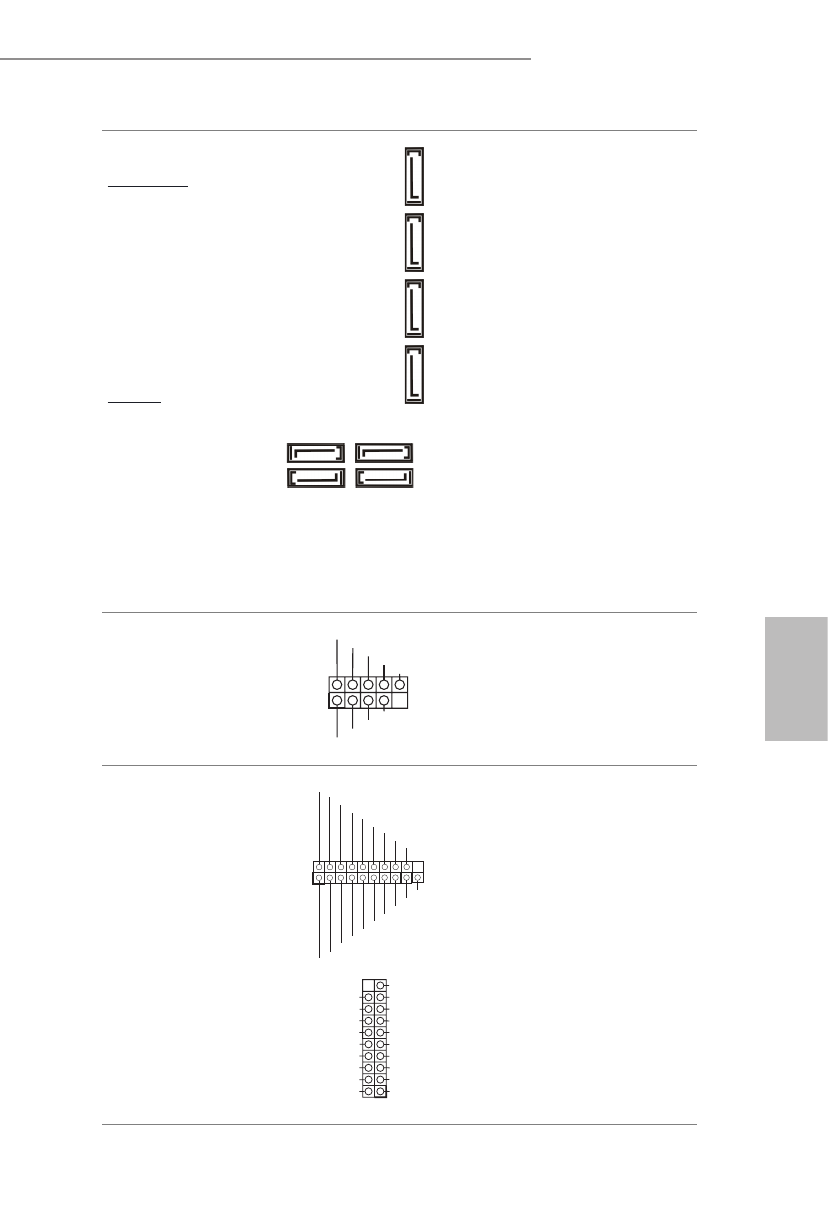

Conectores série ATA3
Ângulo reto:
(SATA3_4:
ver p.1, N.º 17)
(SATA3_5:
ver p.1, N.º 16)
(SATA3_6:
ver p.1, N.º 15)
(SATA3_7:
ver p.1, N.º 14)
Vertical:
(SATA3_0:
ver p.1, N.º 21)
(SATA3_1:
ver p.1, N.º 25)
(SATA3_2:
ver p.1, N.º 22)
(SATA3_3:
ver p.1, N.º 24)

SATA3_0

SA

TA3_7

SA

TA3_6

SATA3_2

SA

TA3_5

SA

TA3_4

SATA3_1 SATA3_3

Estes oito conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.

* Se M2_2 está ocupado por
um dispositivo M.2 tipo SATA,
SATA3_7 será desabilitado.

Plataformas USB 2.0
(USB_1_2 de 9 pinos)
(ver p.1, N.º 28)
(USB_3_4 de 9 pinos)
(ver p.1, N.º 29)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 2.0 pode
suportar duas portas.

Plataformas USB 3.2 Gen1
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 26)

(USB3_7_8 de 19 pinos)
(ver p.1, N.º 12)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

Há dois cabeçotes nesta placa-
mãe. Cada suporte USB 3.2 Gen1
pode suportar duas portas.
