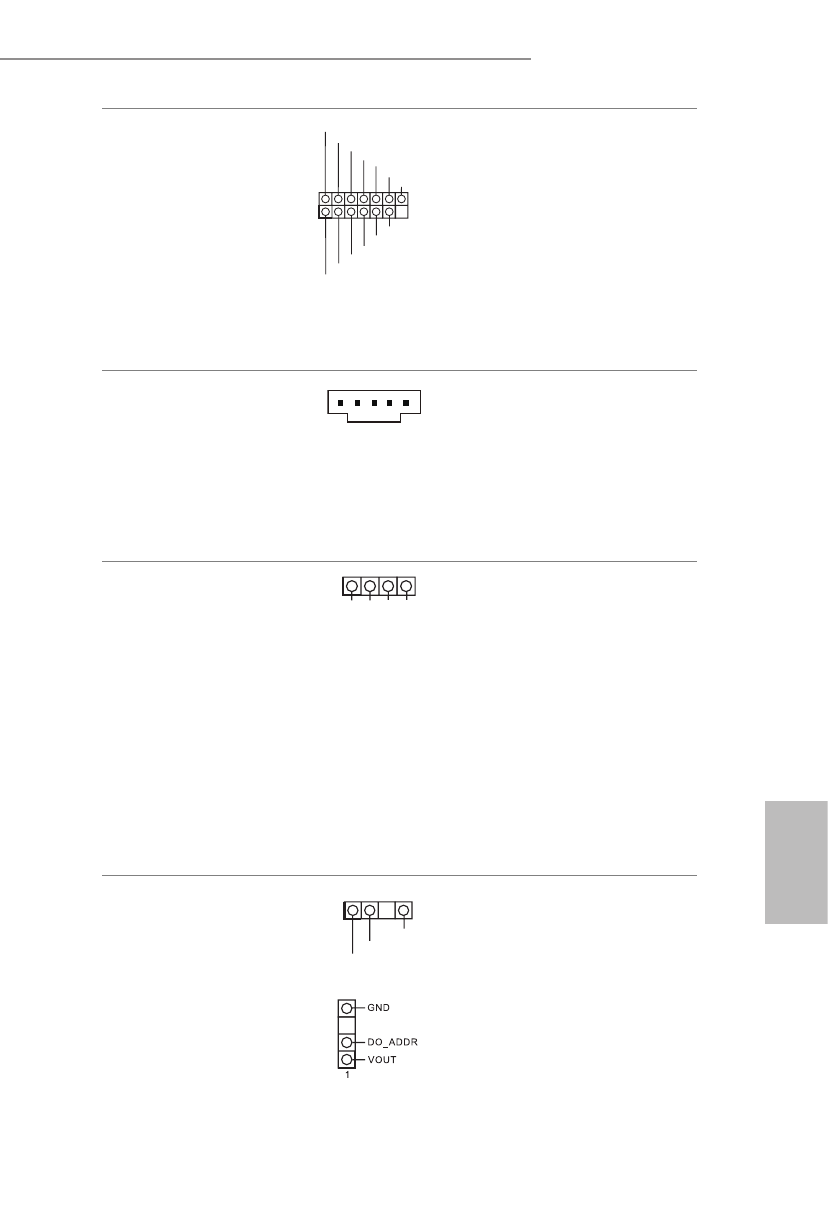

Connettore SPI TPM
(SPI_TPM_J1 a 13 pin)
(vedere pag. 1, n. 31)

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

Questo connettore supporta il
sistema SPI Trusted Platform
Module (TPM), che può archiviare
in modo sicuro chiavi, certificati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali
e di garantire l'integrità della
piattaforma.

ConnettoreThunderbolt
AIC
(TB1 a 5 pin)
(vedere pag. 1, n. 35)

Collegare una scheda aggiuntiva
Thunderbolt™ (AIC) al connettore
Thunderbolt AIC utilizzando il
cavo GPIO.
* Installare la scheda Thunderbolt™
AIC nell’alloggio (predefinito)
PCIE5.

Collettore LED RGB
(RGB_LED1 a 4 pin)
(vedere pag. 1, n. 32)

12V G R B

1

Questa basetta RGB è utilizzata
per collegare il cavo di prolunga
RGB LED che permette agli utenti
di scegliere tra vari effetti luminosi
LED.

Attenzione: Non installare il cavo
LED RGB in senso errato; in
caso contrario, il cavo potrebbe
danneggiarsi.

* Fare riferimento a pagina 42
per ulteriori istruzioni su questa
basetta.

Header LED indirizzabili
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 33)

(ADDR_LED2 a 3 pin)
(vedere pag. 1, n. 9)
(ADDR_LED3 a 3 pin)
(vedere pag. 1, n. 8)

Questo header serve a collegare
il cavo di estensione del LED
indirizzabile che consente di
scegliere tra vari effetti luce LED.

Attenzione:

Non installare mai

il cavo del LED indirizzabile
secondo un orientamento
errato, altrimento potrebbe
danneggiarsi.

* Fare riferimento a pagina 43
per ulteriori istruzioni su questa
basetta.

VOUT

DO_ADDR

GND

1
