110
Ру
сский

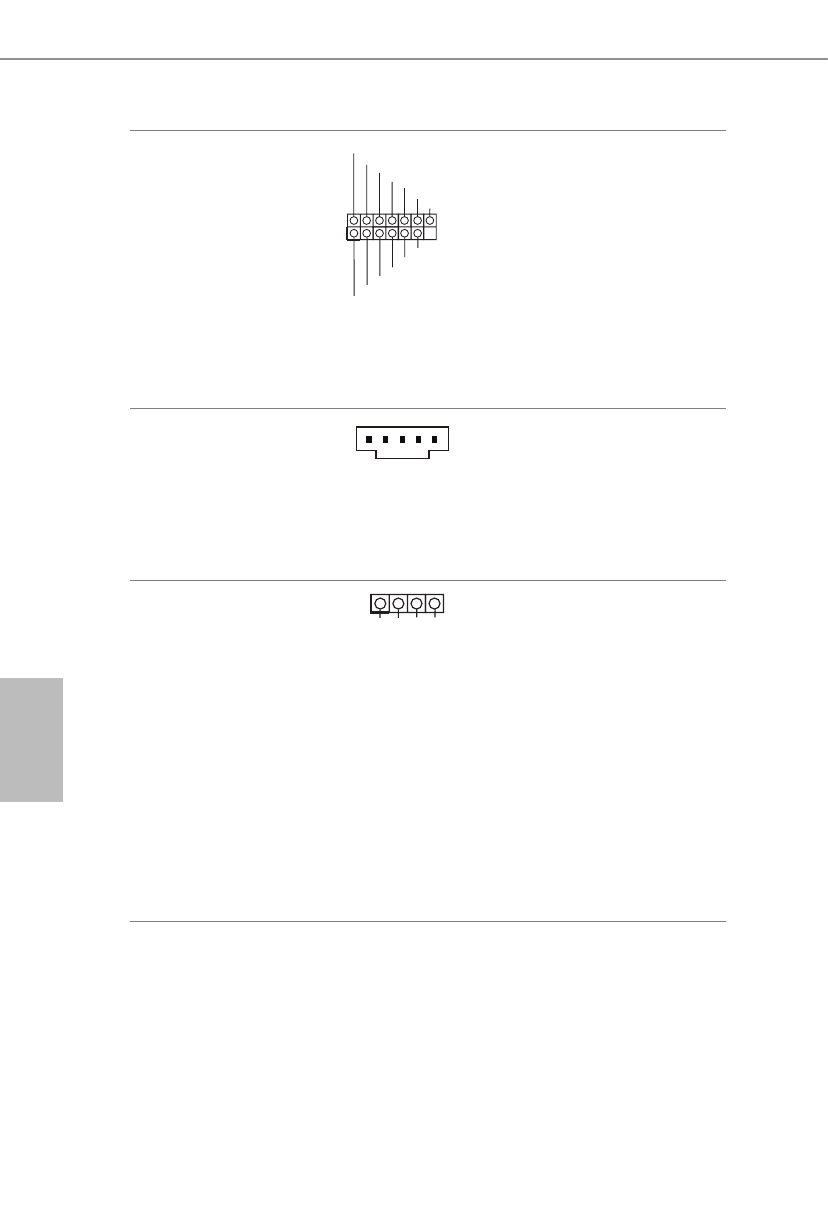

Колодка SPI ТРМ
(13-контактная, SPI_
TPM_J1)
(см. стр. 1, № 31)
1
SPI_DQ3
SPI_PWR
SPI_DQ2
SPI_CS0
Dummy
CLK
SPI_MISO
SPI_MOSI
GND
SPI_TPM_CS#
RST#
RSMRST#
TPM_PIRQ
Этот разъем обеспечивает
поддержку системы SPI Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Разъем Thunderbolt AIC
(5-контактов, TB1)
(см. стр. 1, № 35)
Подключите плату расширения
(AIC) Thunderbolt™ к разъему
Thunderbolt AIC с помощью
интерфейсного GPIO-кабеля.
*Установите плату расширения
Thunderbolt™ в слот PCIE5 (слот
по умолчанию).
Колодка светодиодной
RGB-подсветки
(4-контактная,
RGB_LED1)
(см. стр. 1, № 32)
12V G R B
1
Эта колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной RGB-
подсветки с нарушением
полярности, так как это может
привести к его повреждению.
* Дополнительные сведения об
использовании этой колодки см.
на стр. 42.
