53

Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

Deutsch

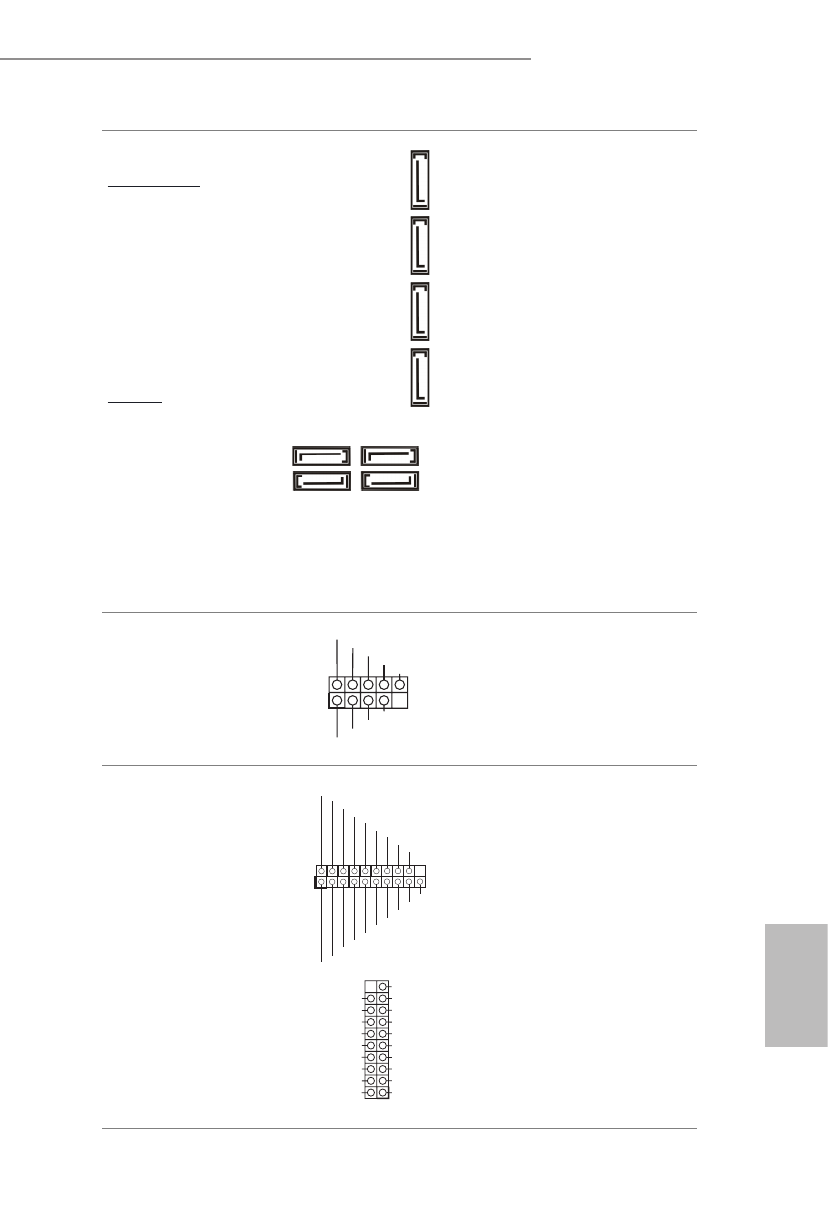

Serial-ATA-III-Anschlüsse
Winkel rechts:
(SATA3_4:
siehe S. 1, Nr. 17)
(SATA3_5:
siehe S. 1, Nr. 16)
(SATA3_6:
siehe S. 1, Nr. 15)
(SATA3_7:
siehe S. 1, Nr. 14)
Vertikal:
(SATA3_0:
siehe S. 1, Nr. 21)
(SATA3_1:
siehe S. 1, Nr. 25)
(SATA3_2:
siehe S. 1, Nr. 22)
(SATA3_3:
siehe S. 1, Nr. 24)

Diese acht SATA-III-Anschlüsse
unterstützen SATA-Datenkabel
für interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0 Gb/s.

* Wenn M2_2 durch ein SATA-
Typ-M.2-Gerät belegt ist, wird
SATA3_7 deaktiviert.

USB 2.0-Stiftleisten
(9-polig, USB_1_2)
(siehe S. 1, Nr. 28)
(9-polig, USB_3_4)
(siehe S. 1, Nr. 29)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Es gibt zwei Stiftleisten an
diesem Motherboard. Jede USB
2.0-Stiftleiste kann zwei Ports
unterstützen.

USB 3.2 Gen1-Stiftleisten
(19-polig, USB3_5_6)
(siehe S. 1, Nr. 26)

(19-polig, USB3_7_8)
(siehe S. 1, Nr. 12)

Es gibt zwei Stiftleisten an diesem
Motherboard. Jede USB 3.2
Gen1-Stiftleiste kann zwei Ports
unterstützen.

SATA3_0

SA

TA3_7

SA

TA3_6

SATA3_2

SA

TA3_5

SA

TA3_4

SATA3_1 SATA3_3

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-
