66

Français

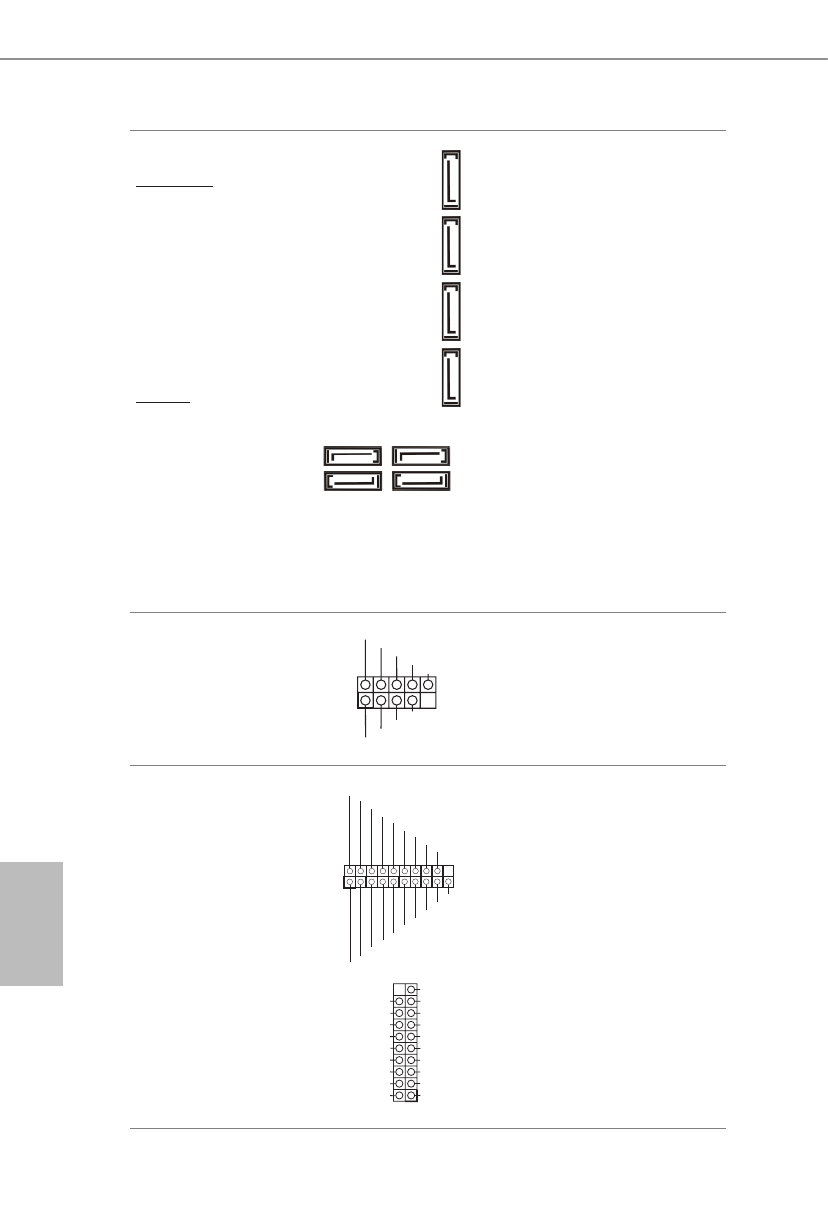

Connecteurs Serial ATA3
Angle droit:
(SATA3_4:
voir p.1, No. 17)
(SATA3_5:
voir p.1, No. 16)
(SATA3_6:
voir p.1, No. 15)
(SATA3_7:
voir p.1, No. 14)
Vertical:
(SATA3_0:
voir p.1, No. 21)
(SATA3_1:
voir p.1, No. 25)
(SATA3_2:
voir p.1, No. 22)
(SATA3_3:
voir p.1, No. 24)

Ces huit connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un taux
de transfert maximal de 6,0 Go/s.

* Si M2_2 est occupé par un
périphérique M.2 type SATA,
SATA3_7 est désactivé.

Embases USB 2.0
(USB_1_2 à 9 broches)
(voir p.1, No. 28)
(USB_3_4 à 9 broches)
(voir p.1, No. 29)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Cette carte mère comprend deux
connecteurs. Chaque embase USB
2.0 peut prendre en charge deux
ports.

Embases USB 3.2 Gen1
(USB3_5_6 à 19 broches)
(voir p.1, No. 26)

(USB3_7_8 à 19 broches)
(voir p.1, No. 12)

Cette carte mère comprend deux
connecteurs. Chaque embase USB
3.2 Gen1 peut prendre en charge
deux ports.

SATA3_0

SA

TA3_7

SA

TA3_6

SATA3_2

SA

TA3_5

SA

TA3_4

SATA3_1 SATA3_3

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-
