Deutsch

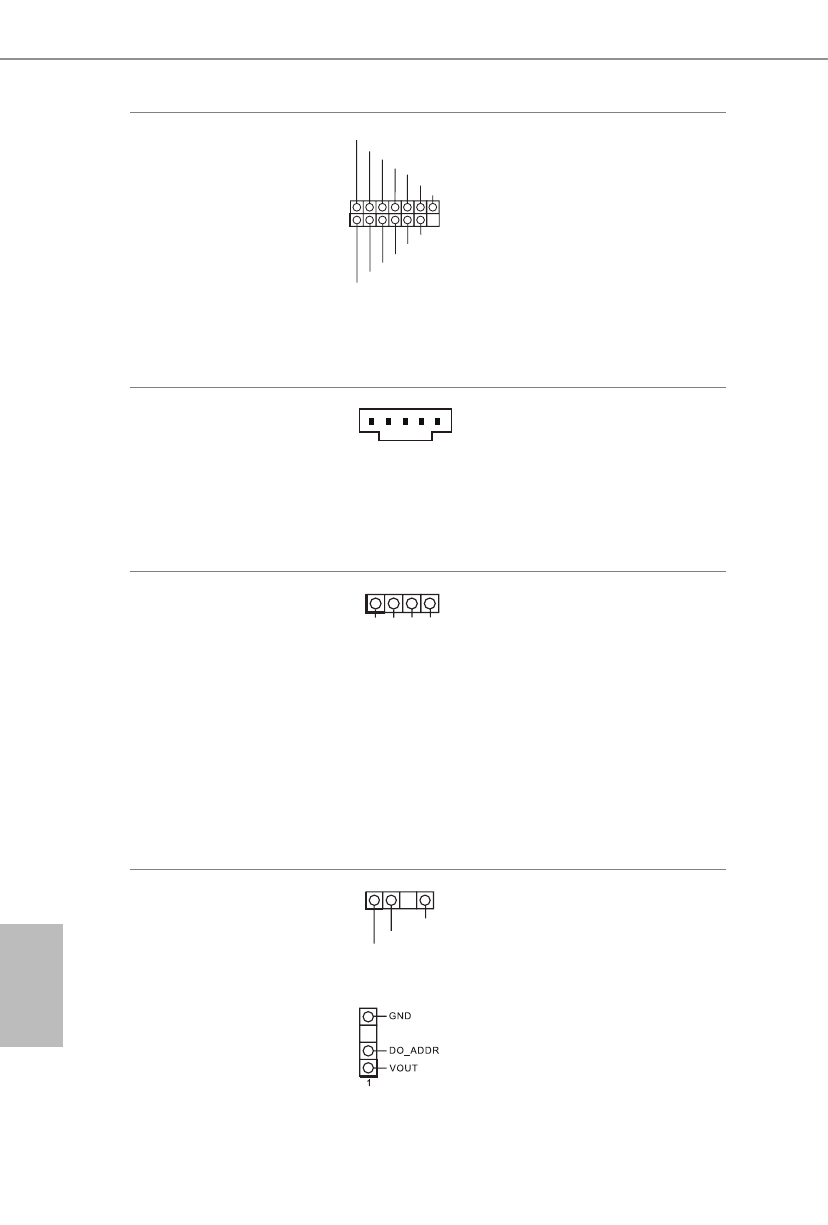

SPI-TPM-Stiftleiste
(13-polig, SPI_TPM_J1)
(siehe S. 1, Nr. 31)

Dieser Anschluss unterstützt
das SPI Trusted Platform
Module- (TPM) System, das
Schlüssel, digitale Zertifikate,
Kennwörter und Daten sicher
aufbewahren kann. Ein TPM-
System hilft zudem bei der
Stärkung der Netzwerksicherheit,
schützt digitale Identitäten
und gewährleistet die
Plattformintegrität.

Thunderbolt-
Erweiterungskarten-
anschluss
(5-polig, TB1)
(siehe S. 1, Nr. 35)

Bitte verbinden Sie eine
Thunderbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Thunderbolt-AIC-Anschluss.
*Bitte installieren Sie die
Thunderbolt™-AIC-Karte am
PCIE5 (Standardsteckplatz).

RGB-LED-Stiftleiste
(4-polig, RGB_LED1)
(siehe S. 1, Nr. 32)

Diese RGB-Stiftleiste dient dem
Anschließen eines RGB-LED-
Erweiterungskabels, das dem
Nutzer die Auswahl zwischen
verschiedenen LED-Lichteffekten
ermöglicht.

Achtung: Installieren Sie das
RGB-LED-Kabel niemals falsch
herum; andernfalls könnte das
Kabel beschädigt werden.

*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 42.

Adressierbare-LED-
Stiftleisten
(3-polig, ADDR_LED1)
(siehe S. 1, Nr. 33)

(3-polig, ADDR_LED2)
(siehe S. 1, Nr. 9)
(3-polig, ADDR_LED3)
(siehe S. 1, Nr. 8)

Diese Stiftleiste dient der
Verbindung des Adressierbare-
LED-Verlängerungskabels, womit
Nutzer zwischen verschiedenen
LED-Lichteffekten wählen können.

Achtung:

Installieren Sie das

Adressierbare-LED-Kabel
niemals falsch herum; andernfalls
könnte das Kabel beschädigt
werden.

*Weitere Anweisungen zu dieser
Stiftleiste finden Sie auf Seite 43.

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

12V G R B

1

VOUT

DO_ADDR

GND

1
