55

Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

Deutsch

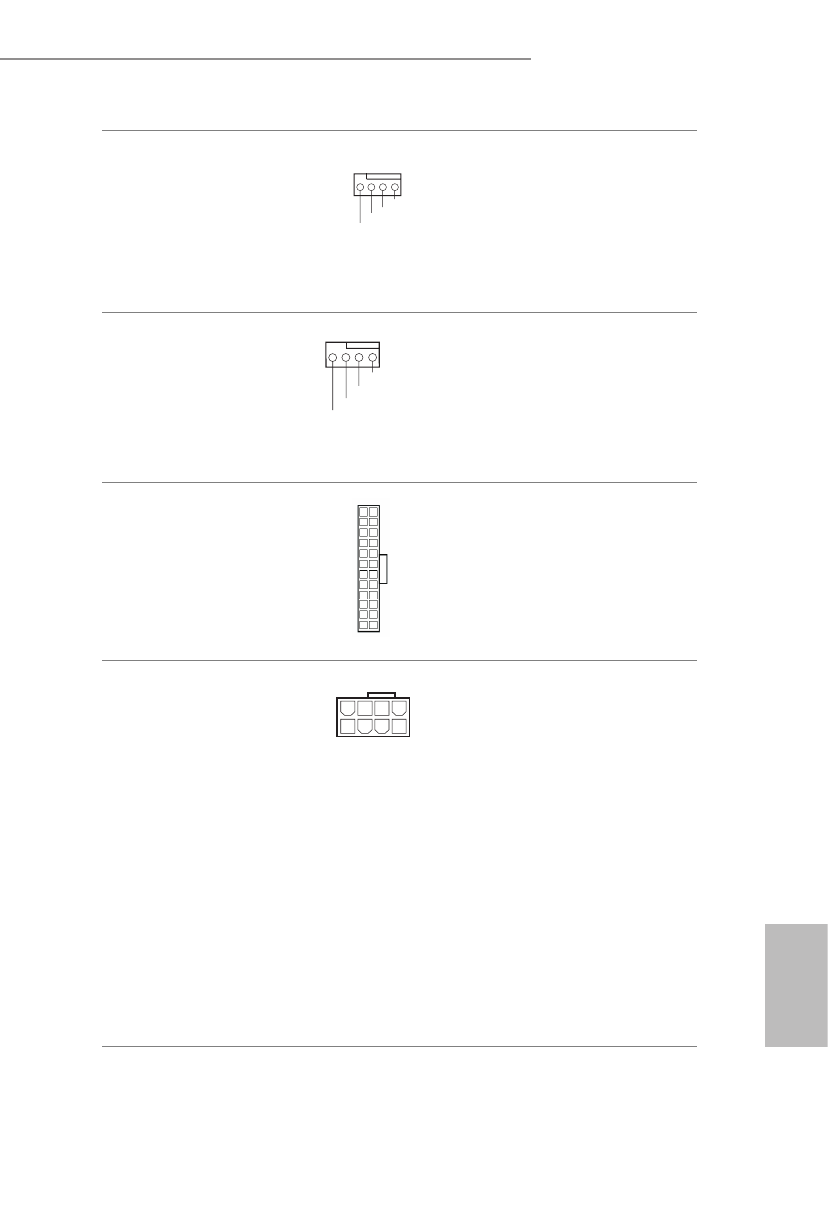

CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)

Dieses Motherboard bietet einen
4-poligen CPU-Lüfteranschluss
(lautloser Lüfter). Falls Sie einen
3-poligen CPU-Lüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

CPU-/Wasserpumpen-
Lüfteranschluss
(4-polig, CPU_FAN2/WP)
(siehe S. 1, Nr. 7)

Dieses Motherboard bietet einen
4-poligen Wasserkühlung-CPU-
Lüfteranschluss. Falls Sie einen
3-poligen CPU-Wasserkühlerlüfter
anschließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.

ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 10)

Dieses Motherboard bietet einen
24-poligen ATX-Netzanschluss.
Bitte schließen Sie es zur Nutzung
eines 20-poligen ATX-Netzteils
entlang Kontakt 1 und Kontakt 13
an.

ATX-12-V-
Netzanschlüsse
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
(8-polig, ATX12V2)
(siehe S. 1, Nr. 2)

Dieses Motherboard bietet
zwei 8-polige ATX-12-V-
Netzanschlüsse. Bitte schließen
Sie es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt 1
und Kontakt 5 an.
*Anschluss eines 8-poligen ATX-
12-V-Kabels an ATX12V2 ist
optional.

*Warnung: Bitte stellen Sie sicher,
dass das Stromkabel der CPU
und nicht das der Grafikkarte
angeschlossen ist. Schließen Sie
das PCIe-Stromkabel nicht an
diesen Anschluss an.

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

12

 1

24

13

4                            1

8                            5

4    3    2    1

G N D

+ 1 2 V

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
