122

Por

tuguês

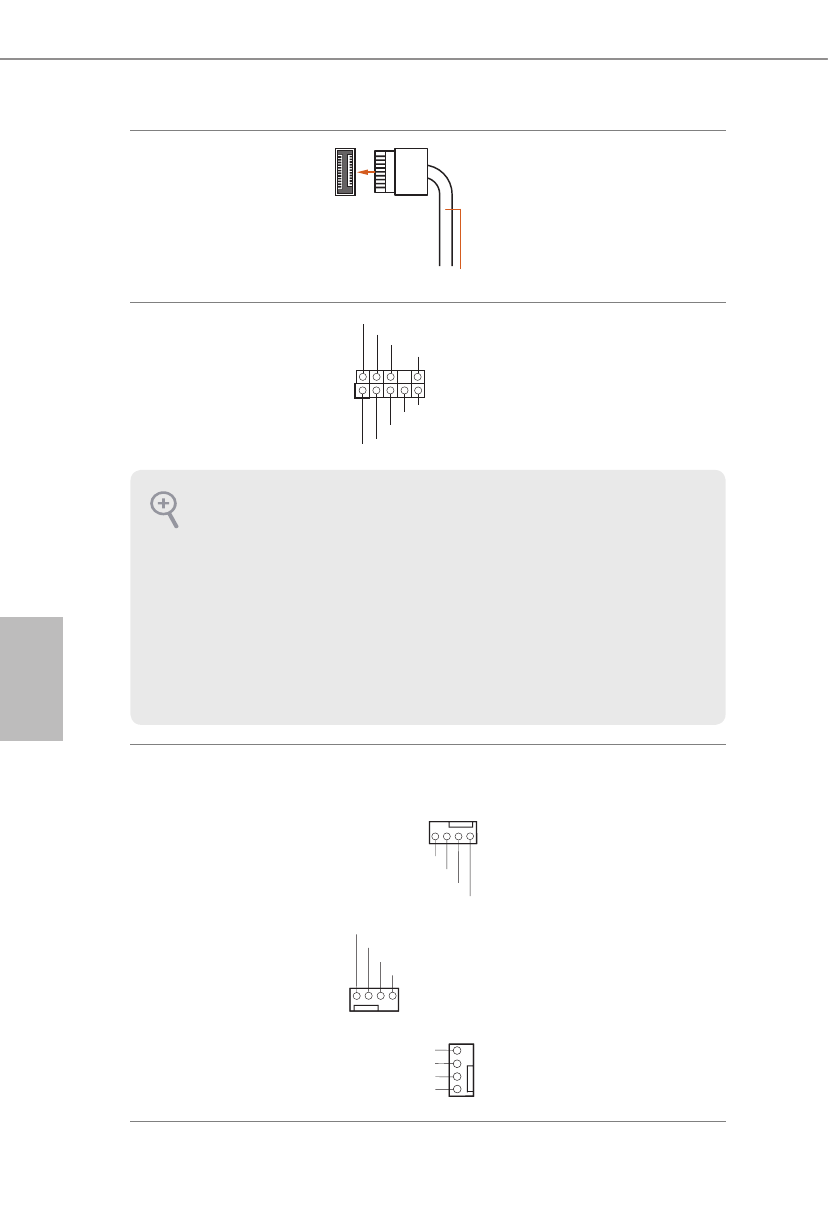

Painel Frontal Tipo C USB
3.2 Suporte Gen2x2
(20-pin F_USB32_TC_1)
(ver p.1, N.º 11)

USB Type-C Cable

Existe um Painel Frontal Tipo C
USB 3.2 Suporte Gen2x2 nesta
placa mãe. Este suporte é usado
para conexão de um módulo USB
3.2 Gen2x2 para USB 3.2 adicional
portas Gen2x2.

Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 34)

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.

Chassis / Conectores da
ventoinha de bomba de água
(CHA_FAN1/WP de 4 pinos)
(ver p.1, N.º 36)
(CHA_FAN2/WP de 4 pinos)
(ver p.1, N.º 27)
(CHA_FAN3/WP de 4 pinos)
(ver p.1, N.º 6)

(CHA_FAN4/WP de 4 pinos)
(ver p.1, N.º 13)

(CHA_FAN5/WP de 4 pinos)
(ver p.1, N.º 18)

Esta placa mãe fornece conectores
de ventoinha chassi com cinco
4-Pin de resfriamento a água.
Se você pretende conectar um
ventilador de refrigeração a água
de chassis de 3 pinos, por favor,
conecte-o ao Pino 1-3.

1.  O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá

suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e
no manual do chassi para instalar o seu sistema.

2.  Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de

acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa
ligá-los ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle
Realtek e ajuste o “Volume de gravação”.

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2

1

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4    3    2    1

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

1    2    3    4
