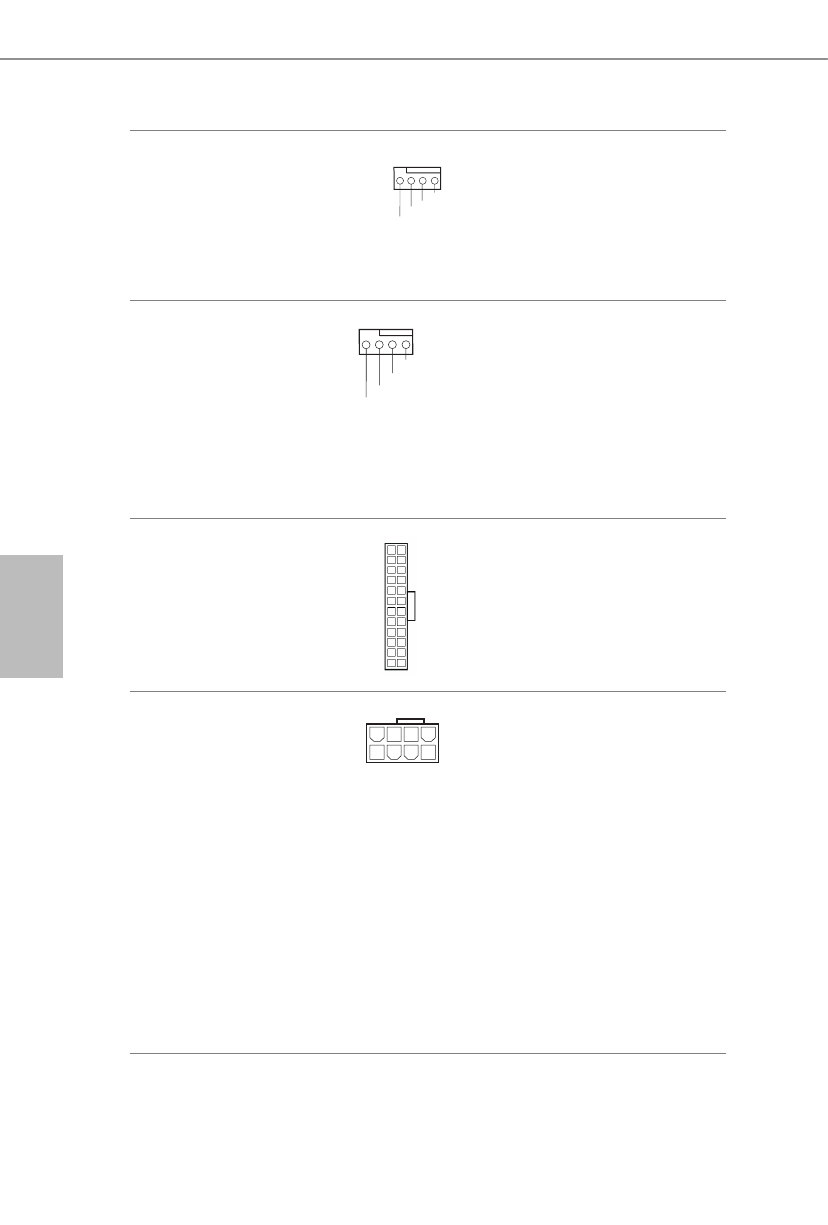

Złącze wentylatora CPU
(4-pinowe CPU_FAN1)
(sprawdź s.1, Nr 3)

Ta płyta główna udostępnia
4-pinowe złącze wentylatora
CPU (Cichy wentylator). Jeśli
planowane jest podłączenie
3-pinowego wentylatora CPU,
należy je podłączyć do pinów 1-3.

Złącze wentylatora pompy
wodnej /CPU
(4-pinowe CPU_FAN2/WP)
(sprawdź s.1, Nr 7)

Ta płyta główna udostępnia
4-pinowe złącze obudowy
wentylatora chłodzenia
wodnego CPU. Jeśli planowane
jest podłączenie 3-pinowego
wentylatora chłodzenia wodnego
CPU, należy je podłączyć do pinów
1-3.

Złącze zasilania ATX
(24-pinowe ATXPWR1)
(sprawdź s.1, Nr 10)

12

 1

24

13

Ta płyta główna udostępnia
24-pinowe złącze zasilania ATX. W
celu użycia 20-pinowego zasilacza
ATX, należy podłączyć je wzdłuż
pinu 1 i pinu 13.

Złącza zasilania ATX 12V
(8-pinowe ATX12V1)
(sprawdź s.1, Nr 1)
(8-pinowe ATX12V2)
(sprawdź s.1, Nr 2)

4                            1

8                            5

Ta płyta główna udostępnia dwa
8-pinowe złącza zasilania ATX
12V. W celu użycia 4-pinowego
zasilacza ATX, należy podłączyć je
wzdłuż pinu 1 i pinu 5.
*Podłączenie 8-pinowego kabla
ATX 12V do ATX12V2 jest
opcjonalne.

*Ostrzeżenie: Upewnij się, że
podłączony kabel zasilający jest
przeznaczony do CPU, a nie do
karty graficznej. Nie podłączaj
do tego złącza kabla zasilającego
PCIe.

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

4    3    2    1

G N D

+ 1 2 V

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
