124

Por

tuguês

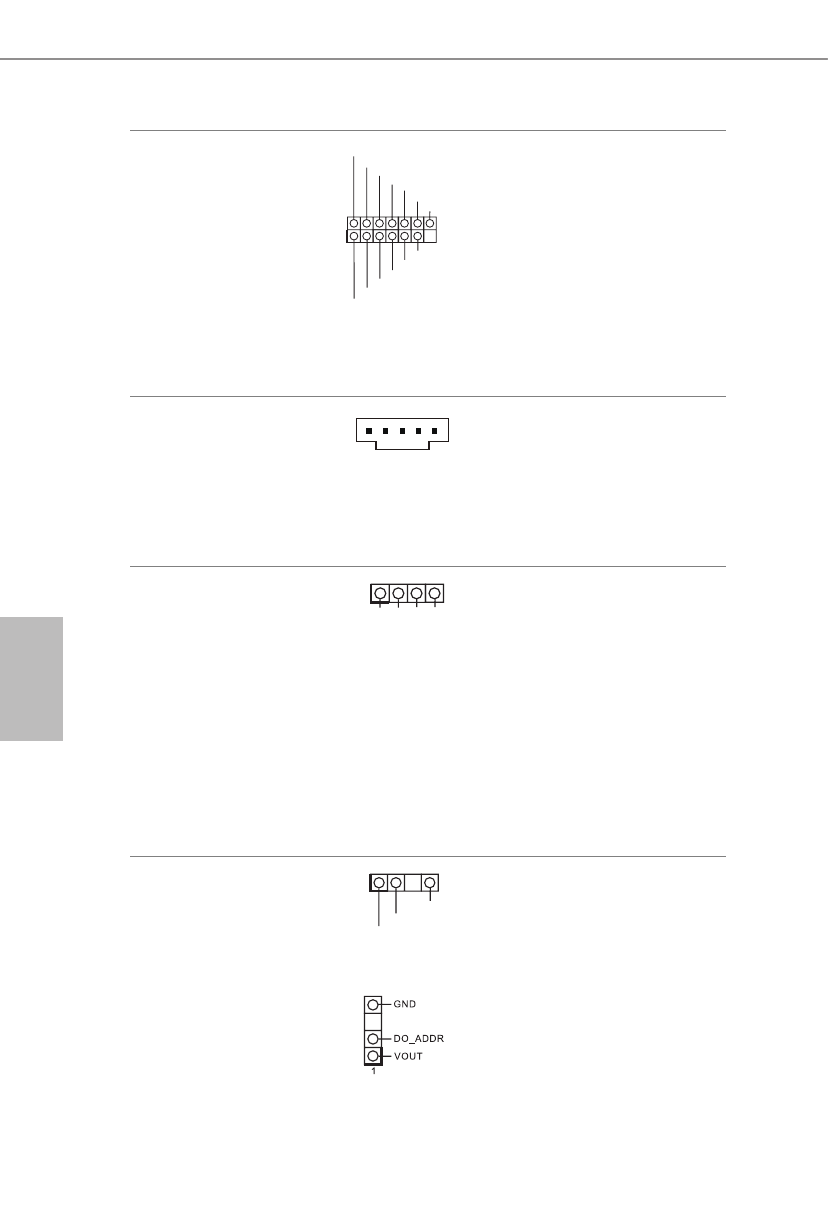

Plataforma SPI TPM
(SPI_TPM_J1 de 13 pinos)
(ver p.1, N.º 31)

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

Este conector suporta um sistema
com SPI Módulo de Plataforma
Confiável (TPM), que pode
armazenar com segurança chaves,
certificados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.

Conector Thunderbolt
AIC
(TB1 de 5 pinos)
(ver p.1, N.º 35)

Conecte uma placa adicional
Thunderbolt™ (AIC) no conector
AIC Thunderbolt AIC por meio
do cabo GPIO.
*Instale a placa AIC Thunderbolt™
no PCIE5 (slot padrão).

Cabeçote de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 32)

12V G R B

1

Este cabeçote RGB é usado para
conectar o cabo de extensão LED
RGB, o que permite aos usuários
escolher em

vários efeitos de

iluminação do LED.

Atenção: Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danificado.

*Consulte a página 42 para mais
instruções sobre este cabeçote.

Cabeçotes LED
Endereçáveis
(ADDR_LED1 de 3 pinos)
(ver p.1, N.º 33)

(ADDR_LED2 de 3 pinos)
(ver p.1, N.º 9)
(ADDR_LED3 de 3 pinos)
(ver p.1, N.º 8)

VOUT

DO_ADDR

GND

1

Esta plataforma é usada para
conectar caboi de extensão
Ajustável de LED que permite
aos usuários escolher entre vários
efeitos de iluminação de LED.

Atenção:

Nunca instale o cabo

de LED Ajustável na orientação
errada, caso contrário o cabo
pode ser danificado.

*Consulte a página 43 para mais
instruções sobre este cabeçote.
