English

24

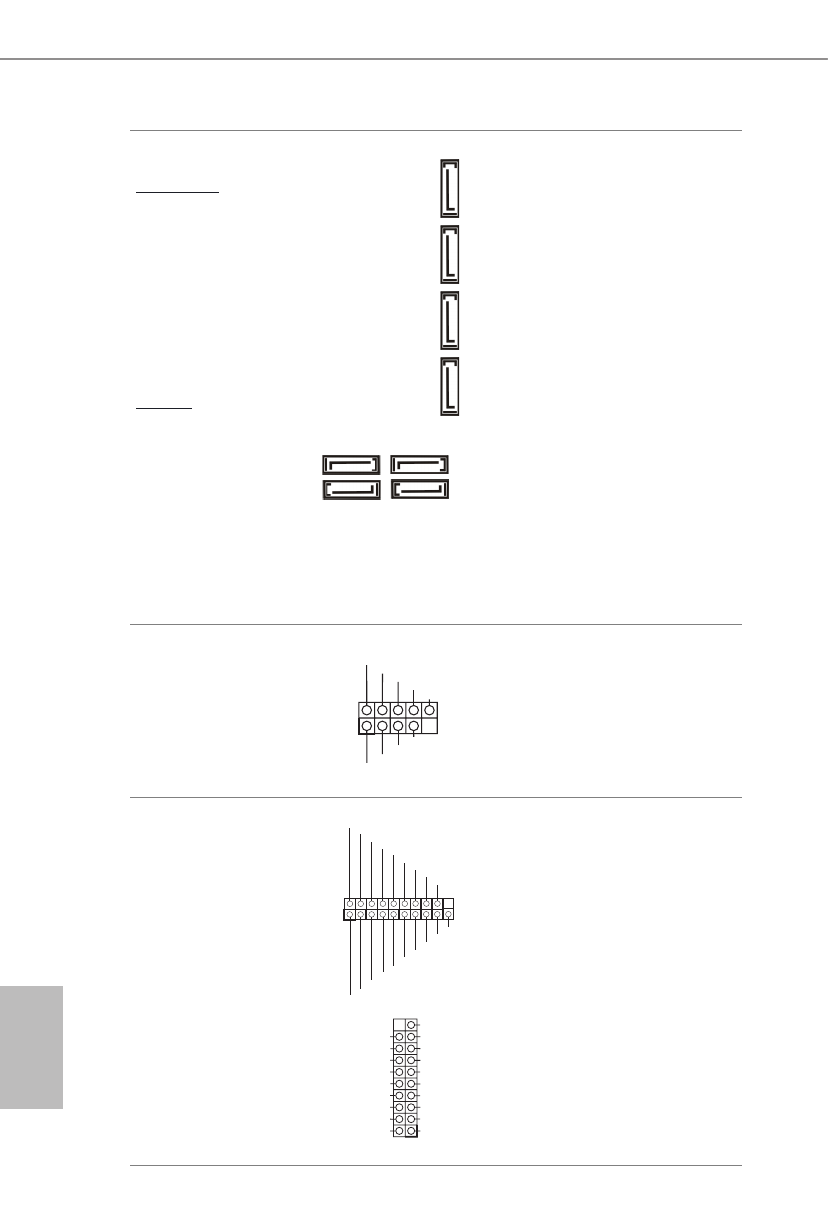

Serial ATA3 Connectors
Right Angle:
(SATA3_4:
see p.1, No. 17)
(SATA3_5:
see p.1, No. 16)
(SATA3_6:
see p.1, No. 15)
(SATA3_7:
see p.1, No. 14)
Vertical:
(SATA3_0:
see p.1, No. 21)
(SATA3_1:
see p.1, No. 25)
(SATA3_2:
see p.1, No. 22)
(SATA3_3:
see p.1, No. 24)

These eight SATA3
connectors support SATA
data cables for internal
storage devices with up to 6.0
Gb/s data transfer rate.

* If M2_2 is occupied by
a SATA-type M.2 device,
SATA3_7 will be disabled.

USB 2.0 Headers
(9-pin USB_1_2)
(see p.1, No. 28)
(9-pin USB_3_4)
(see p.1, No. 29)

There are two headers on
this motherboard. Each USB
2.0 header can support two
ports.

USB 3.2 Gen1 Headers
(19-pin USB3_5_6)
(see p.1, No. 26)


(19-pin USB3_7_8)
(see p.1, No. 12)

There are two headers on
this motherboard. Each USB
3.2 Gen1 header can support
two ports.

SATA3_0

SA

TA3_7

SA

TA3_6

SATA3_2

SA

TA3_5

SA

TA3_4

SATA3_1 SATA3_3

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-
