54

Deutsch

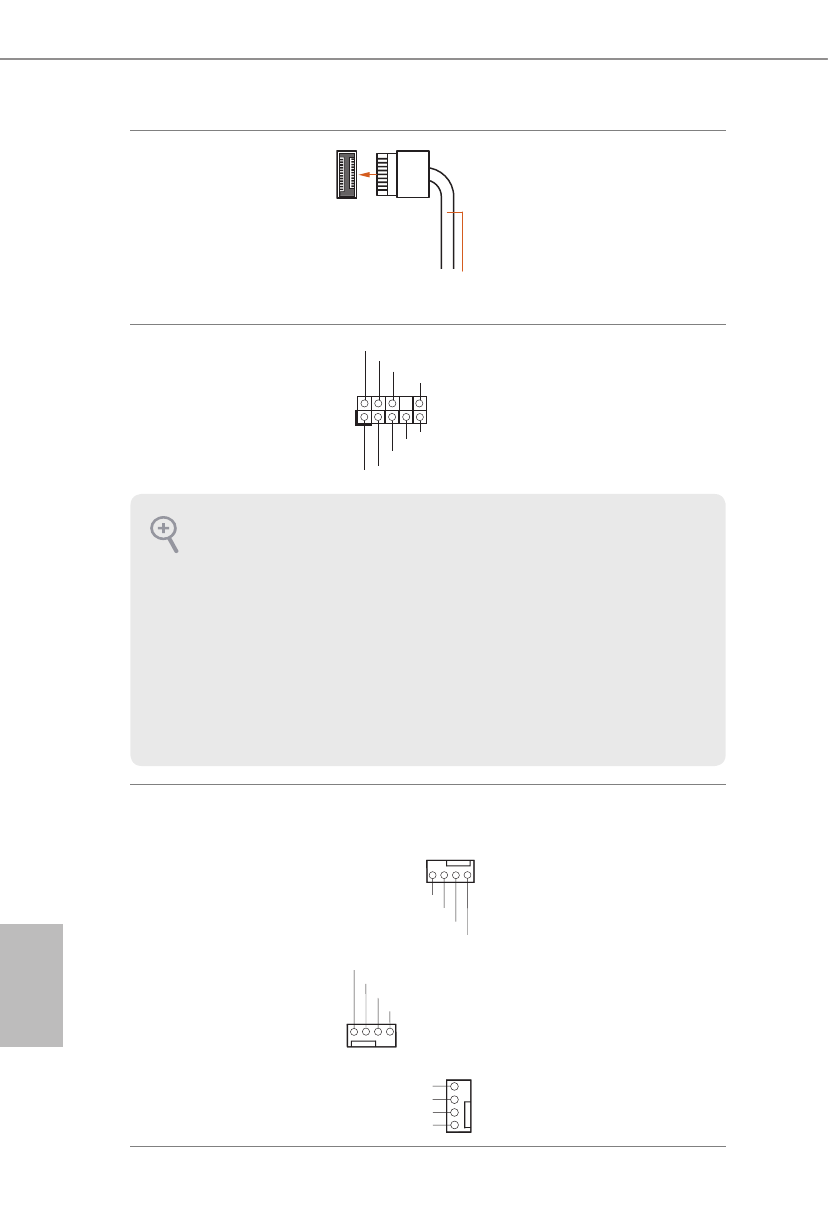

Type-C-USB-3.2
Gen2x2-Stiftleiste für die
Frontblende
(20-polig, F_USB32_
TC_1)
(siehe S. 1, Nr. 11)

Es gibt eine Type-C-USB-3.2
Gen2x2-Stiftleiste für die
Frontblende an diesem
Motherboard. Diese Stiftleiste
dient dem Anschluss eines USB-
3.2 Gen2x2-Moduls für zusätzliche
USB-3.2 Gen2x2-Ports.

Audiostiftleiste
Frontblende
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 34)

Diese Stiftleiste dient dem
Anschließen von Audiogeräten an
der Frontblende.

Gehäuse-/Wasserpumpen-
Lüfteranschlusse
(4-polig, CHA_FAN1/WP)
(siehe S. 1, Nr. 36)
(4-polig, CHA_FAN2/WP)
(siehe S. 1, Nr. 27)
(4-polig, CHA_FAN3/WP)
(siehe S. 1, Nr. 6)

(4-polig, CHA_FAN4/WP)
(siehe S. 1, Nr. 13)

(4-polig, CHA_FAN5/WP)
(siehe S. 1, Nr. 18)

Dieses Motherboard bietet
vier 4-polige Wasserkühlung-
Gehäuselüfteranschlüsse Falls
Sie einen 3-poligen Gehäuse-
Wasserkühlerlüfter anschließen
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.

1.  High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu

jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen
in unserer Anleitung und der Anleitung zum Gehäuse.

2.  Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen sie
nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes Mikrofon)“
-Register in der Realtek-Systemsteuerung auf und passen „Recording Volume
(Aufnahmelautstärke)“ an.

USB Type-C Cable

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2

1

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4    3    2    1

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

1    2    3    4
