Материнские платы ASRock Z690/D5 - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.
Если остались вопросы, задайте их в комментариях после инструкции.
"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.
150

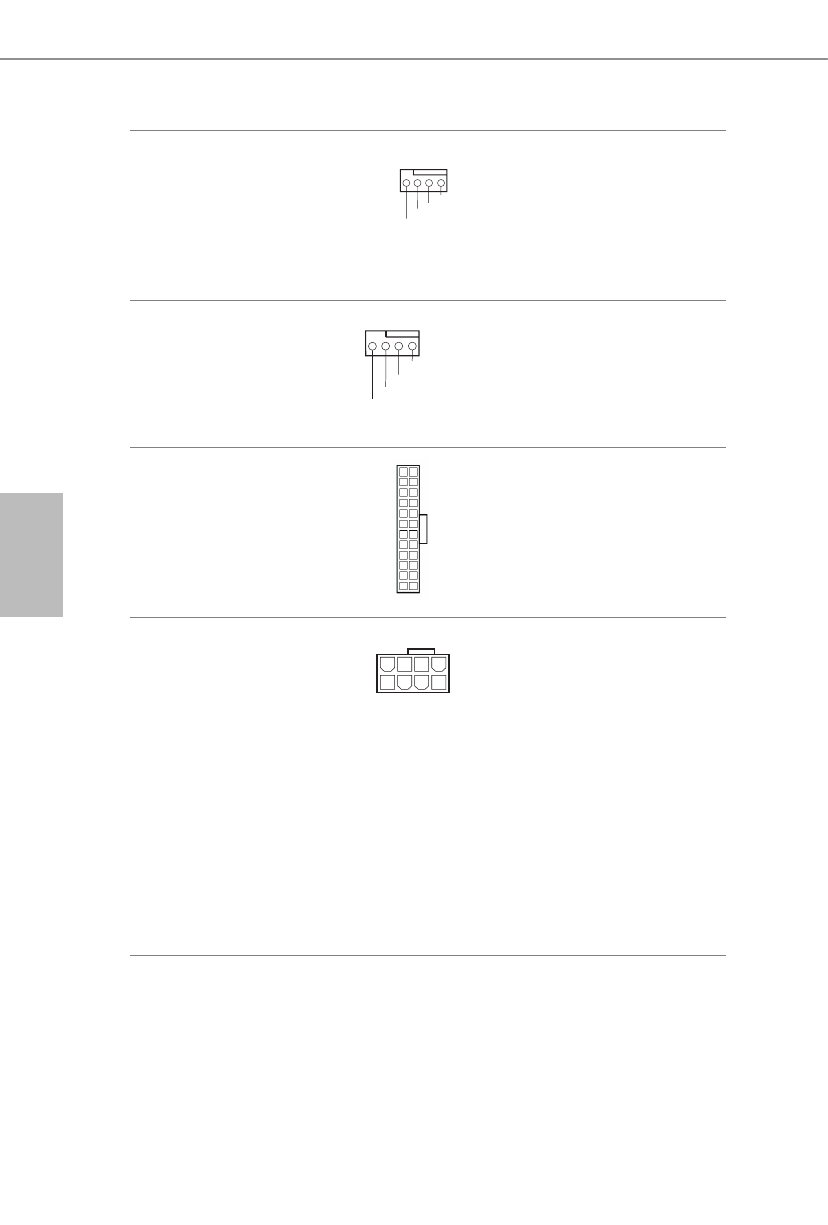

한 국 어
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 3 번 항목 참조 )
이 마더보드에는 4 핀 CPU 팬
( 저소음 팬 ) 커넥터가 탑재되어
있습니다 . 3 핀 CPU 팬을
연결하려는 경우 핀 1-3 에
연결하십시오 .
CPU/ 워터 펌프 팬 커넥터
(4 핀 CPU_FAN2/WP)
(1 페이지 , 7 번 항목 참조 )
이 마더보드에는 4 핀 수냉식
CPU 팬 커넥터가 탑재되어
있습니다 . 3 핀 CPU 수냉식 쿨러
팬을 연결하려는 경우 핀 1-3 에
연결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 10 번 항목 참조 )
이 마더보드에는 24 핀 ATX 전원
커넥터가 탑재되어 있습니다 .
20 핀 ATX 전원공급장치를
사용하려면 핀 1 과 핀 13 을 따라
연결하십시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
(8 핀 ATX12V2)
(1 페이지 , 2 번 항목 참조 )
이 마더보드에는 8 핀 ATX
12V 전원 커넥터 두 개가
탑재되어 있습니다 . 4 핀 ATX
전원공급장치를 사용하려면 핀
1 과 핀 5 을 따라 연결하십시오 .
*ATX 12V 8 핀 케이블을
ATX12V2 에 연결하는 것은 선택
사항입니다 .
* 경고 : 연결된 전원 케이블이
그래픽 카드가 아닌 CPU 용인지
확인하십시오 . PCIe 전원
케이블을 이 커넥터에 꽂지
마십시오 .
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
12
1
24
13
4 1
8 5
4 3 2 1
G N D
+ 1 2 V
C P U _ FA N _ S P E E D
FA N _ S P E E D _ C O N T R O L
Содержание
- 104 Технические характеристики; Платформа; Чипсет
- 105 Звук
- 106 Поддержка Bluetooth + высокоскоростной класс II
- 107 ** Поддерживается технология Intel® Optane; x колодка SPI ТРМ
- 109 Установка перемычек; перемычка
- 110 Колодки и разъемы, расположенные на системной
- 112 Разъемы для вентилятора
- 113 что подключенный кабель
- 116 Порт USB для прошивки BIOS
Характеристики
