69

Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

Fr

ançais

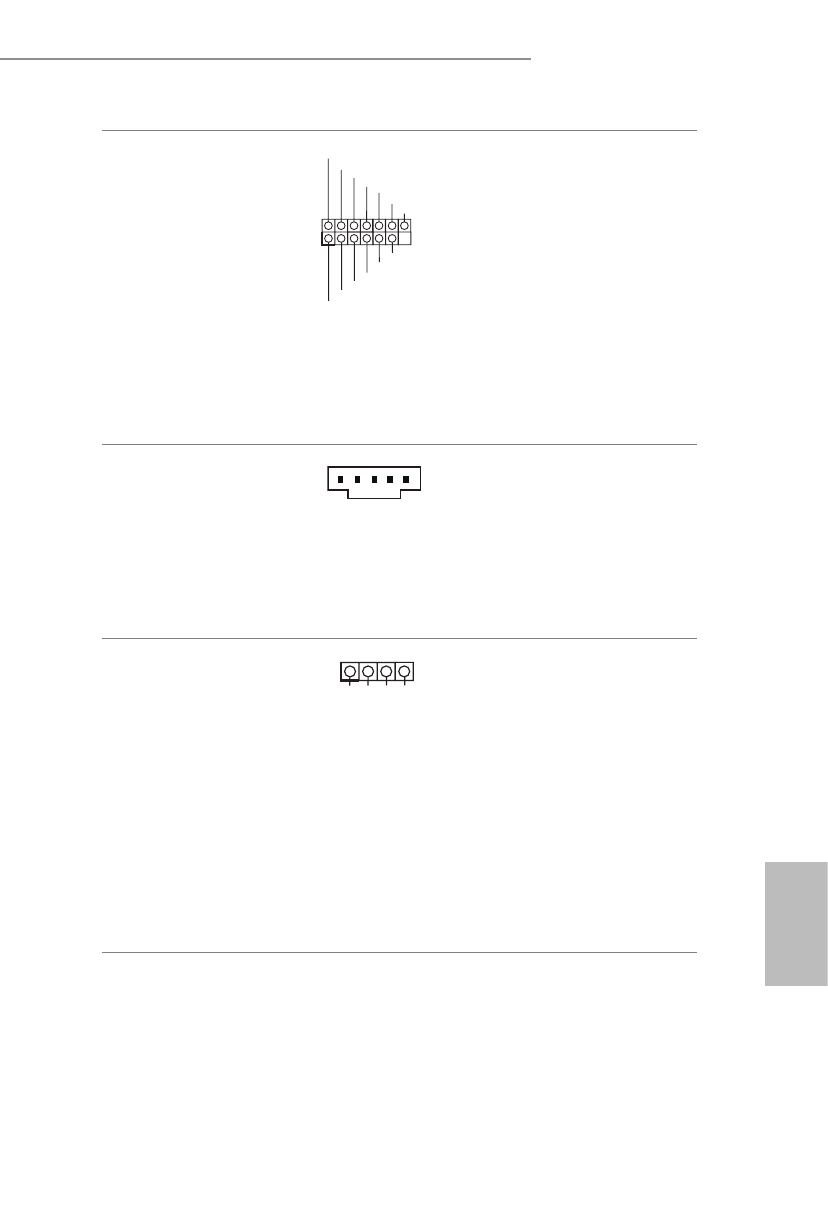

Embase SPI TPM
(SPI_TPM_J1 à 13 broches)
(voir p.1, No. 31)

Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certificats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également
de renforcer la sécurité du
réseau, de protéger les identités
numériques et de préserver
l’intégrité de la plateforme.

Connecteur Thunderbolt
AIC
(TB1 à 5 broches)
(voir p.1, No. 35)

Veuillez connecter une carte
d’extension (AIC) Thunderbolt™
au connecteur AIC Thunderbolt
via le câble GPIO.
*Veuillez installer la carte AIC
Thunderbolt™ sur la fente PCIE5
(fente par défaut).

Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 32)

Cette embase RVB sert à connecter
le câble d'extension LED RVB qui
permet aux utilisateurs de choisir
parmi plusieurs effets lumineux
LED.

Attention : N'installez jamais le
câble LED RVB dans le mauvais
sens ; dans le cas contraire, le
câble peut être endommagé.

*Veuillez consulter la page 42 pour
des instructions supplémentaires
sur cette embase.

1

SPI_DQ3

SPI_PWR

SPI_DQ2

SPI_CS0

Dummy

CLK

SPI_MISO

SPI_MOSI

GND

SPI_TPM_CS#

RST#

RSMRST#

TPM_PIRQ

12V G R B

1
