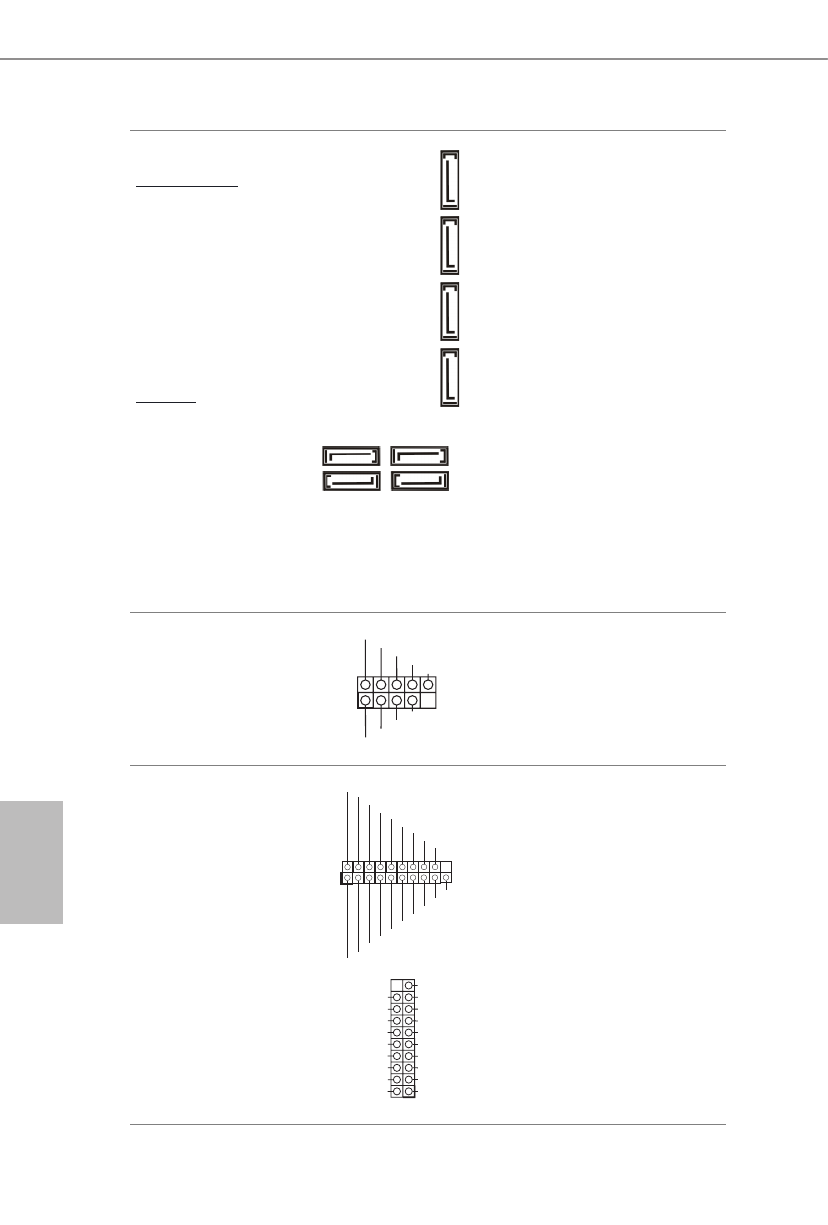

Connettori Serial ATA3
Angolo destroy:
(SATA3_4:
vedere pag. 1, n. 17)
(SATA3_5:
vedere pag. 1, n. 16)
(SATA3_6:
vedere pag. 1, n. 15)
(SATA3_7:
vedere pag. 1, n. 14)
Verticale:
(SATA3_0:
vedere pag. 1, n. 21)
(SATA3_1:
vedere pag. 1, n. 25)
(SATA3_2:
vedere pag. 1, n. 22)
(SATA3_3:
vedere pag. 1, n. 24)

Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d’archiviazione interni velocità di
trasferimento dati fino a 6,0 Gb/s.

* Se M2_2 è occupato da un
dispositivo M.2 di tipo SATA,
SATA3_7 sarà disabilitato.

Header USB 2.0
(USB_1_2 a 9 pin)
(vedere pag. 1, n. 28)
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 29)

DUMMY

GND

GND

P+

P-

USB_PWR

P+

P-

USB_PWR

1

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due porte.

Header USB 3.2 Gen1
(USB3_5_6 a 19 pin)
(vedere pag. 1, n. 26)

(USB3_7_8 a 19 pin)
(vedere pag. 1, n. 12)

1

I n t A _ P B _ D +

D u m m y

I n t A _ P B _ D -

G N D

I n t A _ P B _ S S T X +

G N D

I n t A _ P B _ S S T X -

I n t A _ P B _ S S R X +

I n t A _ P B _ S S R X -

V b u s

V b u s

V b u s

I n t A _ PA _ S S R X -

I n t A _ PA _ S S R X +

G N D

I n t A _ PA _ S S T X -

I n t A _ PA _ S S T X +

G N D

I n t A _ PA _ D -

I n t A _ PA _ D +

1

ID

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

Vbus

IntA_P_D+

IntA_P_D-

GND

IntA_P_SSTX+

IntA_P_SSTX-

GND

IntA_P_SSRX+

IntA_P_SSRX-

Vbus

IntA_P_SSRX-

Ci sono due connettori su questa
scheda madre. Ciascun header
USB 3.2 Gen1 può supportare due
porte.

SATA3_0

SA

TA3_7

SA

TA3_6

SATA3_2

SA

TA3_5

SA

TA3_4

SATA3_1 SATA3_3
