135

Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

Polsk

i

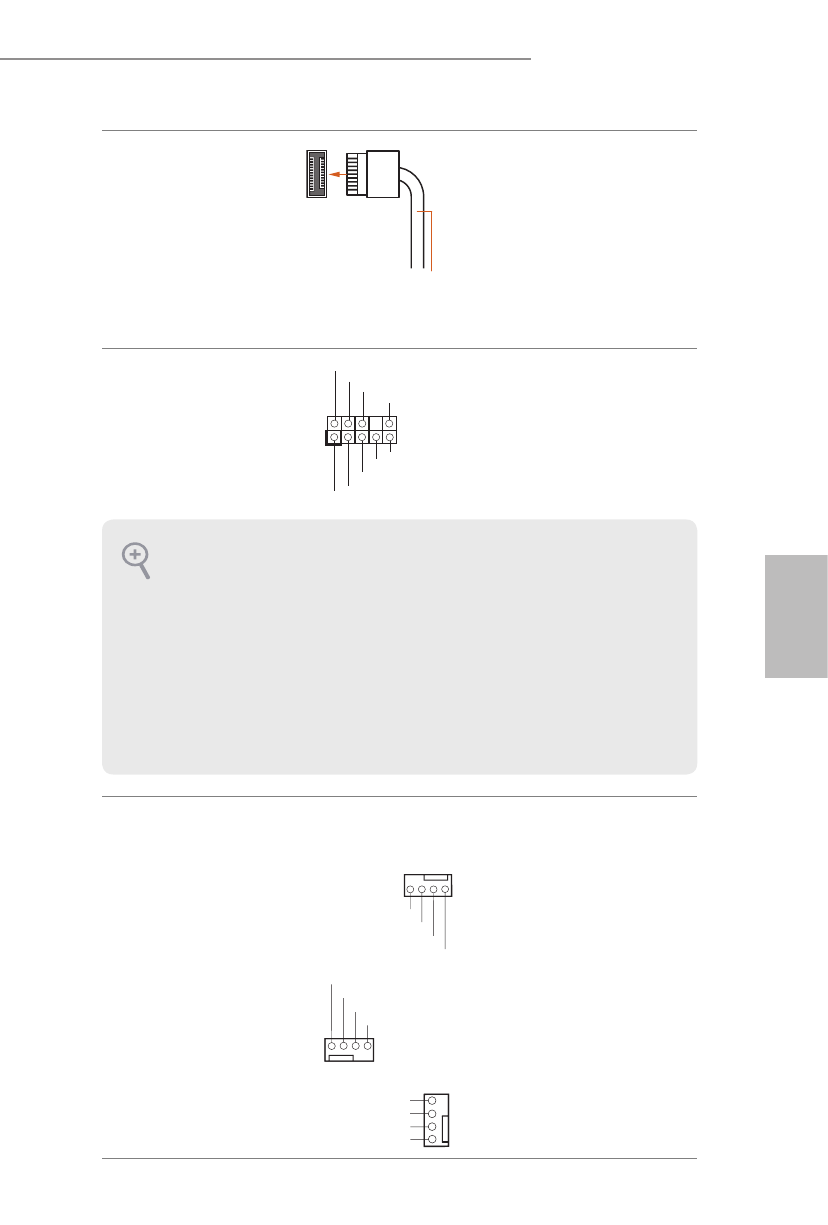

Złącze główkowe generacji
2 x 2 USB 3.2 typu C na
panelu przednim
(20-pinowe F_USB32_
TC_1)
(sprawdź s.1, Nr 11)

USB Type-C Cable

Na tej płycie głównej dostępne jest
jedno złącze główkowe generacji
2 x 2 USB 3.2 typu C na panelu
przednim. To złącze główkowe
jest używane do podłączania
modułu USB 3.2 generacji 2 x 2
dla dodatkowych portów USB 3.2
generacji 2 x 2.

Złącze główkowe audio
panelu przedniego
(9-pinowe HD_AUDIO1)
(sprawdź s.1, Nr 34)

J _ S E N S E

O U T 2 _ L

1

M I C _ R E T

P R E S E N C E #

G N D

O U T 2 _ R

M I C 2 _ R

M I C 2 _ L

O U T _ R E T

To złącze główkowe służy do
podłączania urządzeń audio do
przedniego panelu audio.

Złącze /wentylatora pompy
wodnej obudowy
(4-pinowe CHA_FAN1/WP)
(sprawdź s.1, Nr 36)
(4-pinowe CHA_FAN2/WP)
(sprawdź s.1, Nr 27)
(4-pinowe CHA_FAN3/WP)
(sprawdź s.1, Nr 6)

(4-pinowe CHA_FAN4/WP)
(sprawdź s.1, Nr 13)

(4-pinowe CHA_FAN5/WP)
(sprawdź s.1, Nr 18)

Ta płyta główna udostępnia pięć
4-pinowych złączy wentylatora
obudowy chłodzenia wodnego.
Jeśli planowane jest podłączenie
3-pinowego wentylatora
chłodzenia wodnego obudowy,
należy go podłączyć do pinów 1-3.

1.  High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód

panelu na obudowie musi obsługiwać HDA. W celu instalacji systemu należy wykonać
instrukcje z naszego podręcznika i podręcznika obudowy.

2.  Jeśli używany jest panel audio AC’97, należy go zainstalować w złączu główkowym audio

panelu przedniego, poprzez wykonanie wymienionych poniżej czynności:
A. Podłącz Mic_IN (MIC) do MIC2_L.
B. Podłącz Audio_R (RIN) do OUT2_R i Audio_L (LIN) do OUT2_L.
C. Podłącz uziemienie (GND) do uziemienia (GND).
D. MIC_RET i OUT_RET służą wyłącznie dla panelu audio HD. Nie należy ich podłączać
dla panelu audio AC’97.
E. Aby uaktywnić mikrofon przedni, przejdź do zakładki “FrontMic” w panelu Realtek
Control i wyreguluj “Głośność nagrywania”.

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4

3

2

1

GN D

FAN_VOLTAGE

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

4    3    2    1

GN D

CHA_FAN_SPEED

FAN_SPEED_CONTRO L

FAN_VOLTAGE

1    2    3    4
