109

Z690 Steel Legend WiFi 6E/D5

Z690 Steel Legend/D5

Ру

сский

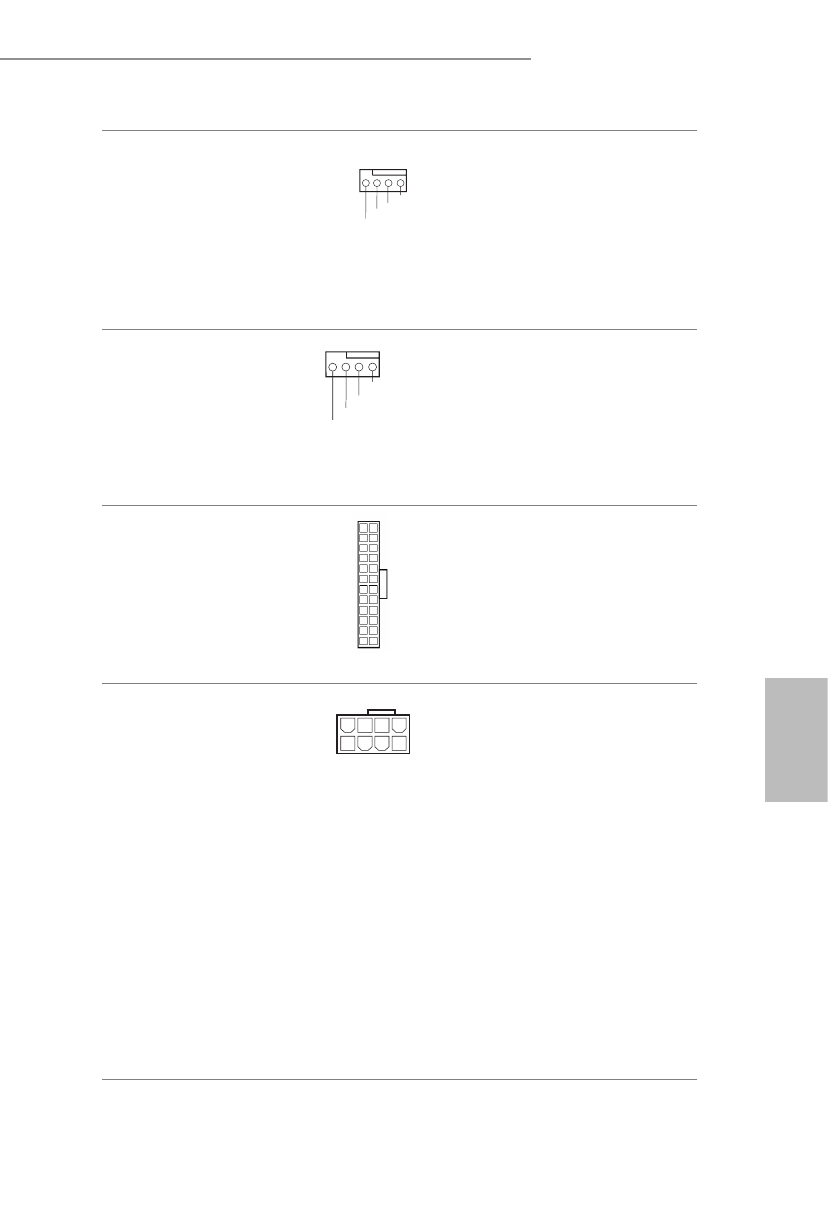

Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр. 1, № 3)

Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.

Разъем для вентилятора
или помпы водяного
охлаждения ЦП
(4-контактный CPU_
FAN2/WP)
(см. стр. 1, № 7)

CPU_F

FAN_VOLTAGE

GND

AN_SPEED

FAN_SPEED_CONTROL

4     3     2    1

Данная материнская плата
оснащена 4-контактным
разъемом для системы водяного
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1-3.

Разъем питания АТХ
(24-контакта, ATXPWR1)
(см. стр. 1, № 10)

Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.

Разъем питания АТХ 12 В
(8-контактов, ATX12V1)
(см. стр. 1, № 1)
(8-контактов, ATX12V2)
(см. стр. 1, № 2)

Эта материнская плата снабжена
двумя 8-контактными
разъемами питания АТХ 12 В.
Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
*Подключение 8-контактным
кабелем ATX 12V к
разъему ATX12V2 является
необязательным.

*Внимание! Убедитесь,

что подключенный кабель

питания предназначен для

ЦП, а не для видеокарты. Не

подключайте кабель питания

PCIe к этому разъему.

12

 1

24

13

4                            1

8                            5

4    3    2    1

G N D

+ 1 2 V

C P U _ FA N _ S P E E D

FA N _ S P E E D _ C O N T R O L
