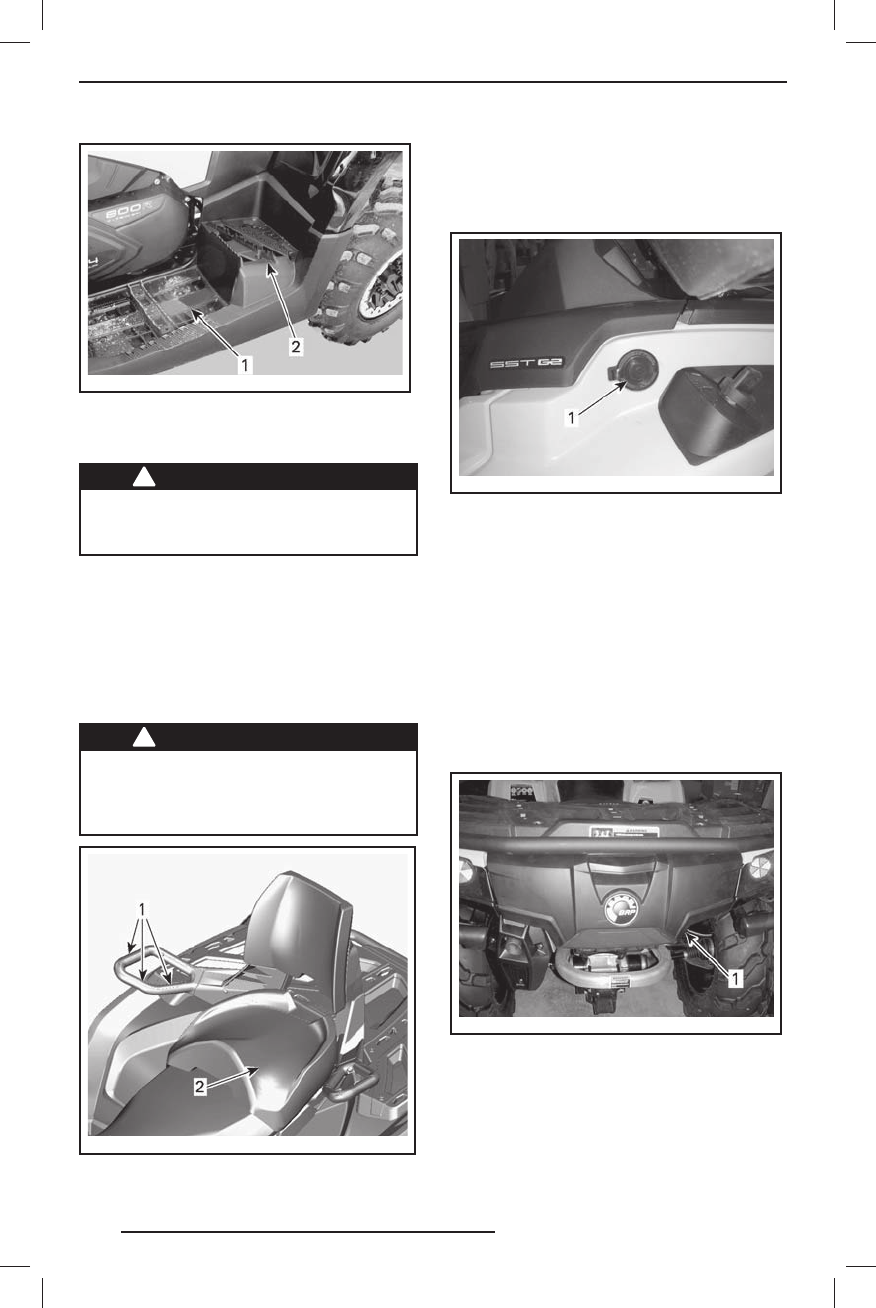

92
vm o20 13-0 07- 010 _a
ТИПОВОЙ ВАРИАНТ
1. Левая подножка водителя
2. Левая подножка пассажира
!
ПРЕДОСТЕРЕЖЕНИЕ
Во в ре м я д в и же ни я мотовез д ехо -
д а ноги пас с а ж ира дол ж ны пос то -
янно на ход итьс я на под нож ка х.
4) Поручни
ДВУХМЕСТНЫЕ МОДЕЛИ
Поручни располагаются с правой и ле -
вой сторон сиденья пассажира.
Поручни ну жны д ля того, чтобы пасса -
жир держался за них при движении.
!
ПРЕДОСТЕРЕЖЕНИЕ
Пассажир должен всегда держаться
за соответствующие поручни, а не
за водителя. Обе его ноги должны
надёжно стоять на подножках.
vm o20 13-0 07- 004 _c
ТИПОВОЙ ВАРИАНТ
1. Поручни
2. Сиденье пассажира
5) Электрическая розетка (12 В)
Удобная розетка д ля подк лючения руч -
н о го ф о н а р я и д ру го го п е р е н о с н о го
оборудования.
vm o20 12-0 12- 018 _a
1. Элек трическая розетка (12 В)
Снимите заглушк у. После использова -
ния установите заглушк у на место. Это
необходимо д ля защиты розетки от не -
благоприятных погодных условий.
Не подк лючайте приборы, ток пот ре -
бления которых выше максимально до -
пустимого. См. раздел «
ТЕХНИЧЕСКИЕ
Х АРАКТЕРИСТИКИ
».
6) Заднее багажное отделение
Удобное место д ля перевозки неболь -
ших предметов.
vm o20 12-0 12- 023 _b
1. Крышка заднего багажного отделения
ОБОРУДОВАНИЕ
`13 Outlander 500_650_800R_1000+MAX.indb 92
`13 Outlander 500_650_800R_1000+MAX.indb 92
01.10.2012 18:18:34
01.10.2012 18:18:34
