66

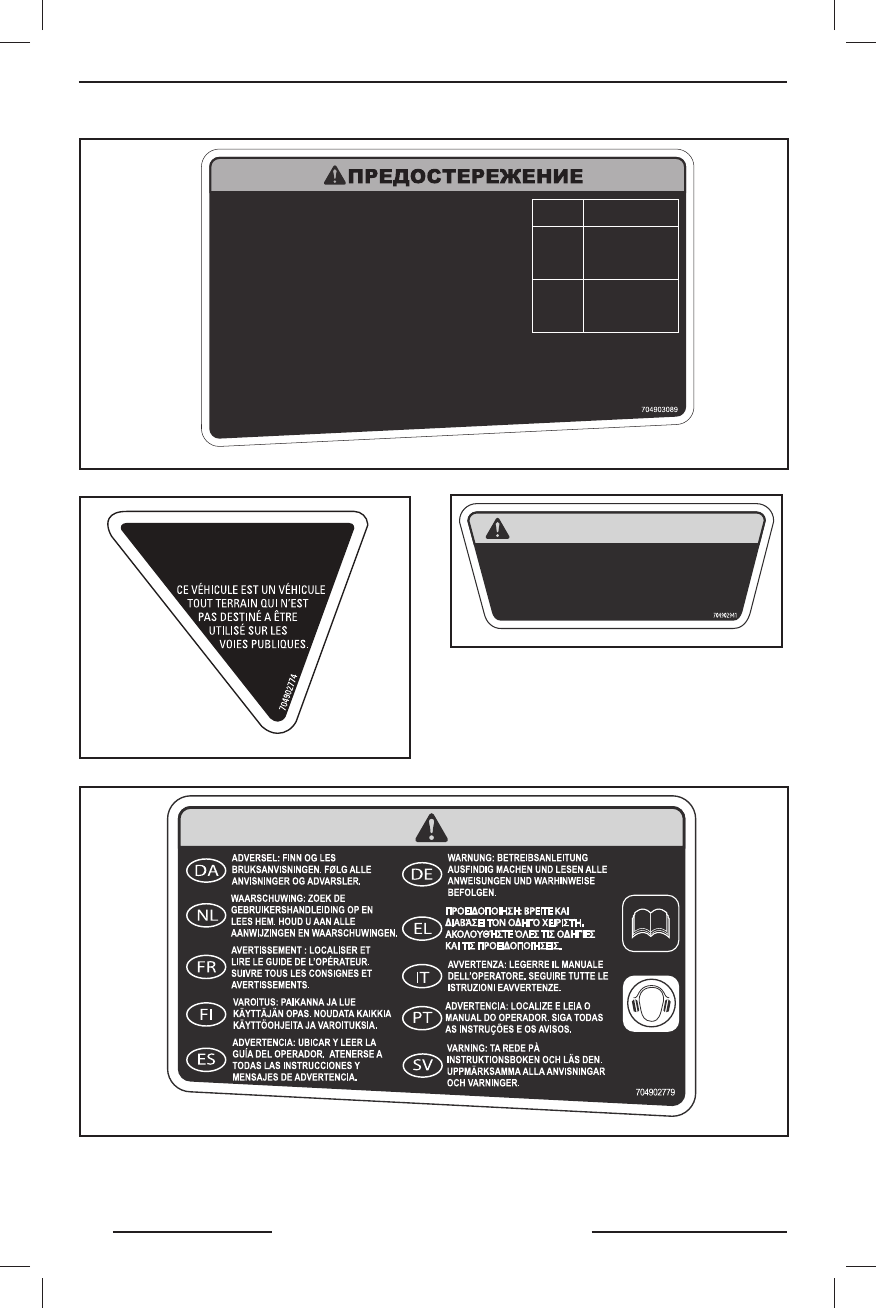

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
704903089
НАГРУЗКА
ДАВЛЕНИЕ ВОЗДУХА В
ХОЛОДНЫХ ШИНАХ
до 132 кг
ПЕРЕДНИЕ
41,4 кПа (6 psi)
ЗАДНИЕ
41,4 кПа (6 psi)
132–272 кг
ПЕРЕДНИЕ
48,2 кПа (7 psi)
ЗАДНИЕ
68,9 кПа (10 psi)
Несоответствующее давление воздуха в шинах или перегрузка
могут привести к потере контроля над мотовездеходом и, как
следствие, к получению СЕРЬЁЗНЫХ ТРАВМ или ГИБЕЛИ.
ВСЕГДА
ВСЕГДА
поддерживайте в шинах давление, соответствующее за-
грузке мотовездехода. См. таблицу.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ
не превышайте давление
воздуха в шинах — это может стать причиной схода шины с ко-
лёсного диска.
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ
НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ
не превышайте максималь-
ную грузоподъёмность мотовездехода (272 кг), которая включает
в себя вес водителя, пассажира, груза, дополнительного обору-
дования, а также нагрузку на тягово-сцепное устройство.
ПЕРЕВОЗКА ГРУЗОВ и БУКСИРОВКА
● Перевозка пассажира или грузов, а также буксировка прицепа
могут оказывать неблагоприятное влияние на устойчивость и управляемость мотовездехода.
Груз на багажниках должен быть правильно распределён.
● При перевозке пассажира, грузов или буксировке:
– снижайте скорость движения;
– оставляйте больше песта для торможения;
– избегайте подъёмов и движения по пересечённой
местности.
ТАБЛИЧК А 8 — ДВУ ХМЕСТНЫЕ МОДЕЛИ
704 902 774
ДАННОЕ ТРАНСПОРТНОЕ СРЕДСТВО ЯВ-
ЛЯЕТСЯ ВНЕДОРОЖНЫМ И НЕ ПРЕДНАЗ-
НАЧЕНО ДЛЯ ДВИЖЕНИЯ ПО ДОРОГАМ
ОБЩЕГО ПОЛЬЗОВАНИЯ.
ТАБЛИЧК А 9
704 902 941
ПРЕДОСТЕРЕЖЕНИЕ
Необходимо привыкнуть к управлению данным мотовездеходом;
его эксплуатационные характеристики могут превосходить
характеристики других мотовездеходов, которыми Вы,
возможно, управляли ранее.
Этот мощный мотовездеход предназначен только для
внедорожного использования. Неподготовленный водитель
может недооценить опасность и быть удивлен
специфическими режимами работы данного
мотовездехода в различных условиях.
ТАБЛИЧК А 10
704 902 779 A
ТАБЛИЧК А 11 — ЗА ПРЕДЕЛАМИ СЕВЕРНОЙ АМЕРИКИ
ПРЕДУПРЕ Ж Д АЮЩИЕ ТАБЛИЧКИ
`13 Outlander 500_650_800R_1000+MAX.indb 66
`13 Outlander 500_650_800R_1000+MAX.indb 66
01.10.2012 18:18:29
01.10.2012 18:18:29
