79
ИНФОРМАЦИОННЫЙ ЦЕНТР (LCD)
!
ПРЕДОСТЕРЕЖЕНИЕ
Чте ние информац ии с д ис пле я ин -
формац ионного це нтра может от-
в л е кат ь в н и м а н и е от у п ра в л е н и я
м о т о в е з д е х о д о м и н а б л ю д е н и я
з а ок ру жающ е й обс тановкой.

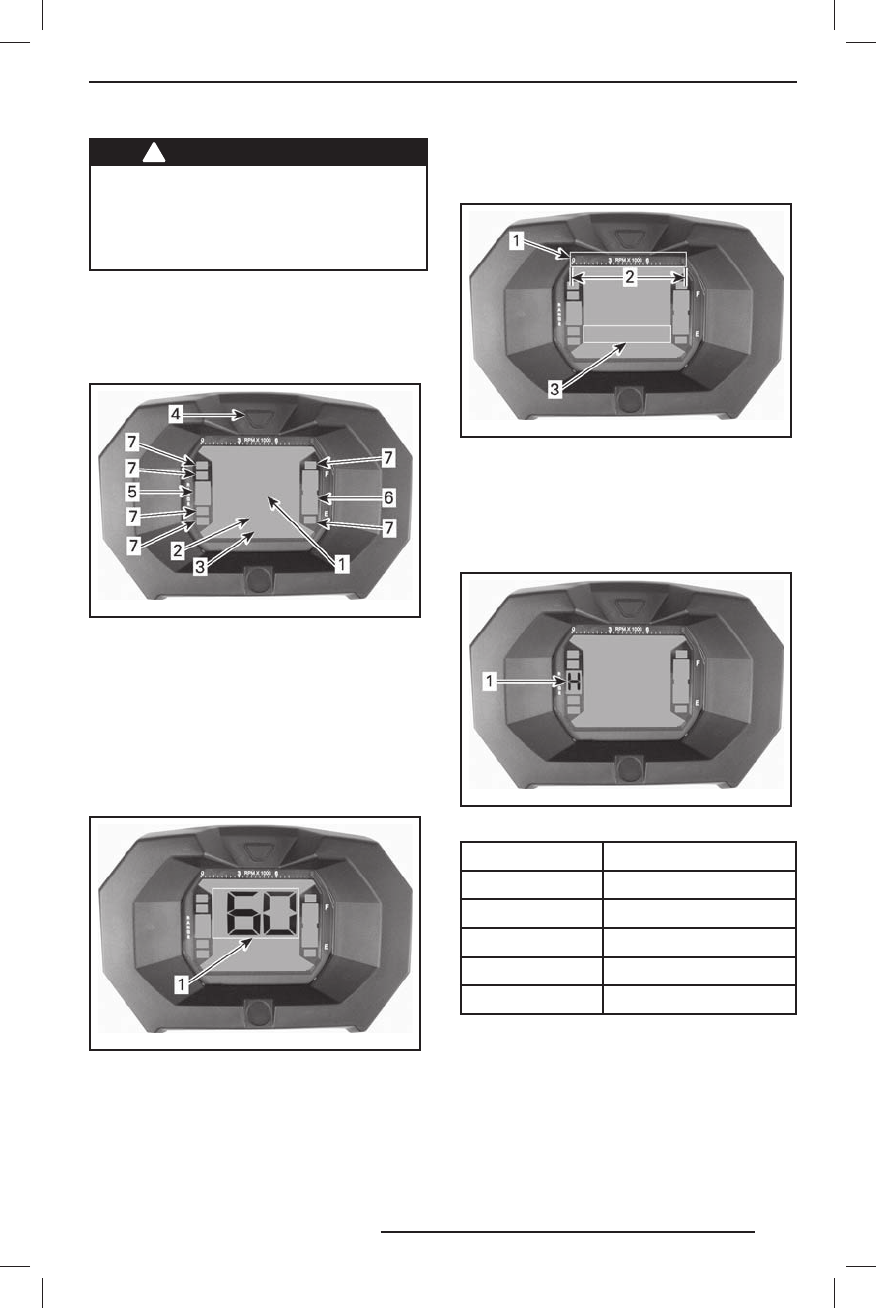

Описание
информационного центра
Информационный центр располагается
в центральной части руля.
vm o20 12-0 12- 029 _a
1. Дисплей 1
2. Дисплей 2
3. Дисплей 3
4. Кнопка выбора режимов
5. Индикатор выбранной передачи
6. Указатель уровня топлива
7. Сигнальные лампы
Спидометр
На д анном дисплее отображается ско -
рость движения мотовездеход а.
vm o20 12-0 12- 029 _i
1. Скорость движения ( дисплей 1)
Тахометр
Пр и б о р из м е р я ет ч а с тот у в р ащ ени я
коленчатого вала двигателя ( об / мин ).
Д ля получения фак тического значения
показания дисплея необходимо умно -
жить на 1000.
ПРИМЕЧАНИЕ :
Показания RPM мог у т
быть так же выведены на дисплей 2. См.
«
ДИСПЛЕЙ 2
» в тек ущем разделе.
vm o20 12-0 12- 029 _k
1. Тахометр
2. Рабочий диапазон
3. Показания тахометра на дисплее 2
Индикатор выбранной передачи
На д анном индикаторе отобра жается
выбранная перед ача.
vm o20 12-0 12- 029 _j
1. Выбранная передача
ОБОЗНАЧЕНИЕ
РЕЖИМ
P
Стоянка
R
Задний ход
N
Нейтраль
H
Повышающая передача
L
Понижающая передача
ПРИМЕЧАНИЕ :
Появление буквы «Е»
н а и н д и к а т о р е в ы б р а н н о й п е р е д ач и
с в и д е т е л ь с т в у е т о н е и с п р а в н о с т и
элек тропроводки. Обратитесь к авто -
ризованному дилеру Can-Am.
Индикатор уровня топлива
Сегментный индикатор непрерывно по -
казывает количество топлива в баке.
`13 Outlander 500_650_800R_1000+MAX.indb 79
`13 Outlander 500_650_800R_1000+MAX.indb 79
01.10.2012 18:18:31
01.10.2012 18:18:31
