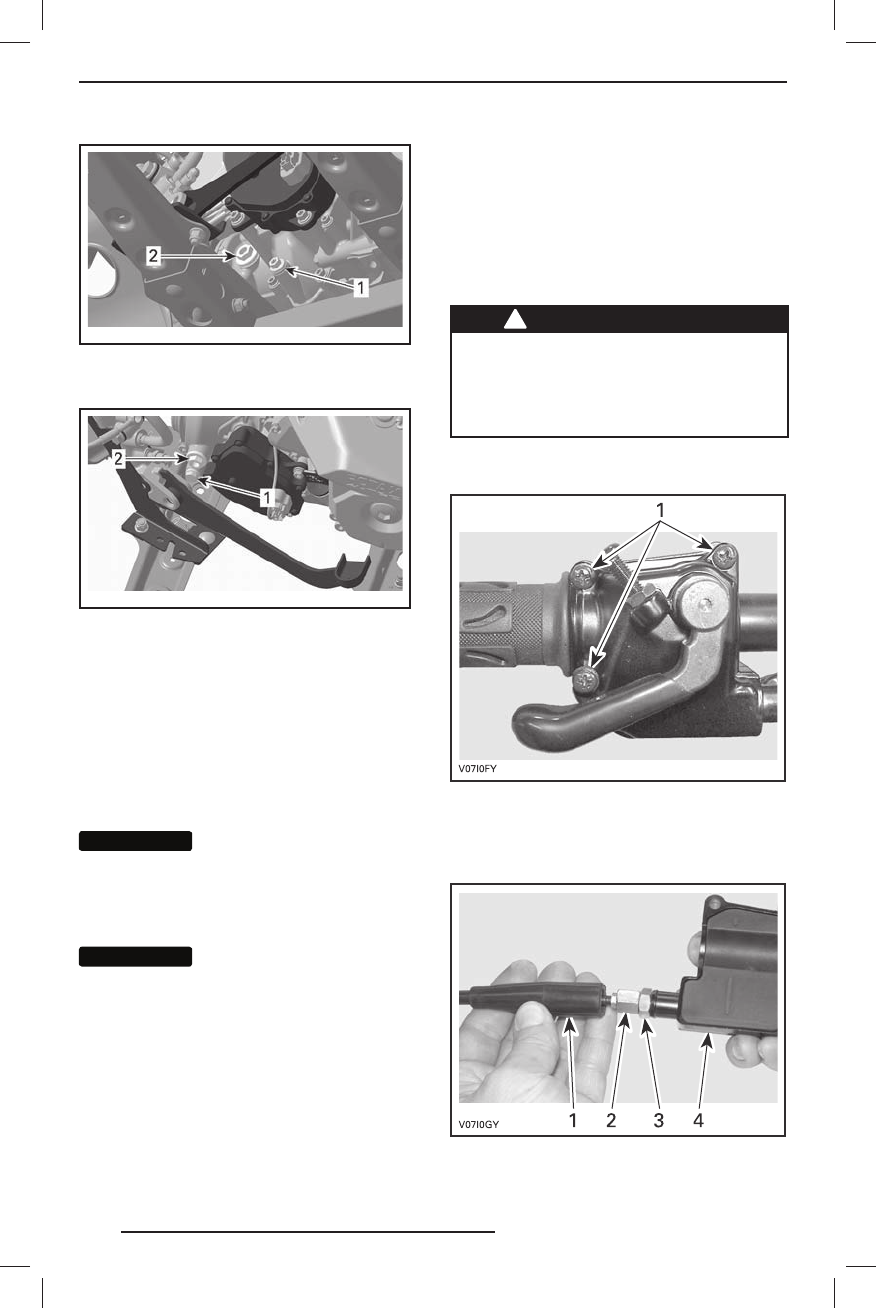

ТИПОВОЙ ВАРИАНТ — ДВИГАТЕЛИ 500/650/800R
1. Пробка сливного отверстия
2. Пробка отверстия д ля проверки уровня масла
vm o20 12-0 12- 057 _a
ТИПОВОЙ ВАРИАНТ — ДВИГАТЕЛЬ 10 0 0
1. Пробка сливного отверстия
2. Пробка отверстия д ля проверки уровня масла
Полно с т ью с лейте м ас ло из кор о бк и
перед ач.
Установите пробку сливного отверстия.
П Р И М Е Ч А Н И Е :
П е р е д у с т а н о в к о й
очистите пробк у сливного отверстия
от металлических частиц.
Залейте масло в коробк у перед ач.
ВНИМАНИЕ
ВНИМАНИЕ
И с п о л ь з у й т е ТОЛ Ь КО
ре коме ндованное мас ло.
У р о в е н ь м а с л а д о л ж е н д о х о д и т ь
до нижней кромки отверстия д ля про -
верки уровня масла.
ВНИМАНИЕ
ВНИМАНИЕ
Не пе ре ливайте мас ло.
Установите пробк у отверстия д ля про -
верки уровня масла.
Насу хо вытирайте все потеки.
Трос дроссельной заслонки
Смазка троса дроссельной
заслонки
Тр о с д р о с с е л ь н о й з а с л о н к и н е о б -
х о д и м о с м а з ы в а т ь с м а з к о й C A B L E
LUBRICANT ( P/ N 293 600 041) или ана -
логичной по смазывающим свойствам.
!
ПРЕДОСТЕРЕЖЕНИЕ
П ол ь зу йте с ь с м аз кой н а с и л и ко -
новой основе. Применение других
с м а з о к м ож е т у х уд ш и т ь р а б о т у
р ы ч а ж н о -т р о с о в о г о м е х а н и з м а
управления дроссельной заслонкой.
Откройте кож у х рычага д россельной
заслонки.
1. Выверните указанные винты
Отделите кож у х.
Сдвиньте защитный чехол, чтобы стала
видна рег улировочная муфта троса.
1. Чехол троса
2. Рег улировочная муфта троса
3. Контргайка
4. Кож у х рычага д россельной заслонки
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
