133
ПЕРЕДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F5
Форсунки/зажигание
5 A
F6
Модуль ECM
5 A
F7
Лебёдка, 2WD/4WD
5 A
F8
Замок зажигания, реле
стартера
5 A
F9
Вентилятор системы
охлаждения
25 A
F10
Органы управления для
EC (модели для ЕС)
5 A
F11
Световые приборы
30 A
F12
Электрическая розетка
(пост. тока)
15 A
F14
Доп. оборудование 2
15 A
F15
Топливный насос
5 A

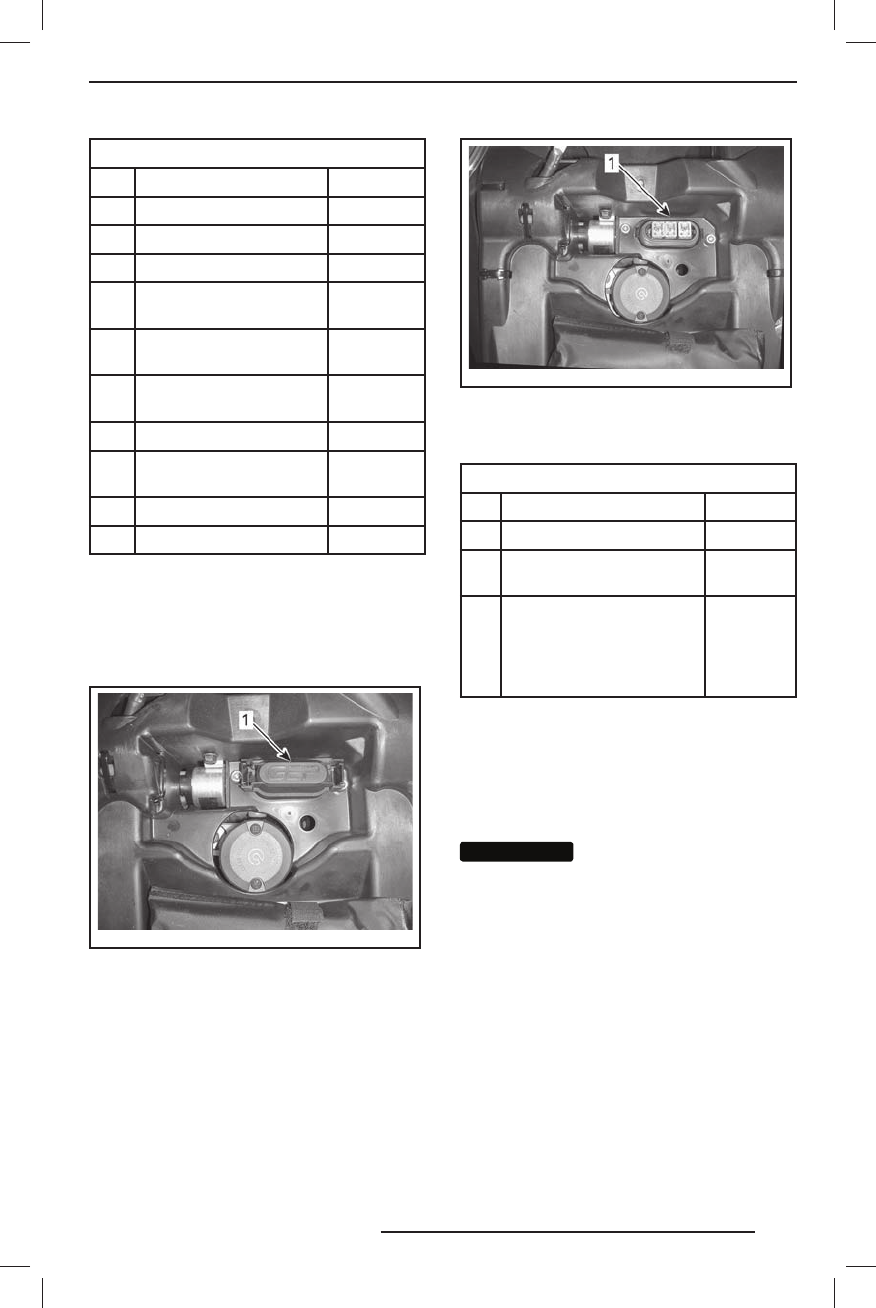

Расположение заднего блока
предохранителей
Задний блок предохранителей распола-
гается под сиденьем, рядом с аккумуля-
торной батареей.
vm o20 12-0 12- 035 _b
1. Крышка заднего блока предохранителей
vm o20 12-0 12- 034 _a
1. Задний блок предохранителей
Расположение заднего блока
предохранителей
ЗАДНИЙ БЛОК ПРЕДОХРАНИТЕЛЕЙ
№
НАЗНАЧЕНИЕ
НОМИНАЛ
F1
Главный
30 A
F2
Вентилятор/дополни-
тельное оборудование
40 A
F3
Динамический усилитель
рулевого управления
(DPS) и подвеска с пнев-
моподкачкой (ACS) (если
применимо)
40 A
Световые приборы
По с л е з а м ен ы п е р его р е в ш ей л а мпы
обязательно проверьте работоспособ -
н о с т ь с о о т в ет с т в у ю щ е го с в ет о в о го
прибора.
Замена ламп головного света
ВНИМАНИЕ
ВНИМАНИЕ
Не прикас айте с ь па ль -
ц а м и к к о л б е г а л о г е н н о й л а м п ы ,
так как это сокращ ает с рок её с лу ж-
б ы . О с т а в л е н н ы е н а л а м п е с л е д ы
п а л ь ц е в с о т р и т е и з о п р о п и л о в ы м
с п и р т о м , к о т о р ы й н е о б р а з у е т
плё нк у на е ё пове рхнос ти.
О тс о ед ини те элек т р ич е с к ий р азъ ём
от лампы.
Поверните лапу против часовой стрел -
ки, чтобы снять её с корпуса.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
`13 Outlander 500_650_800R_1000+MAX.indb 133
`13 Outlander 500_650_800R_1000+MAX.indb 133
01.10.2012 18:18:38
01.10.2012 18:18:38
