130

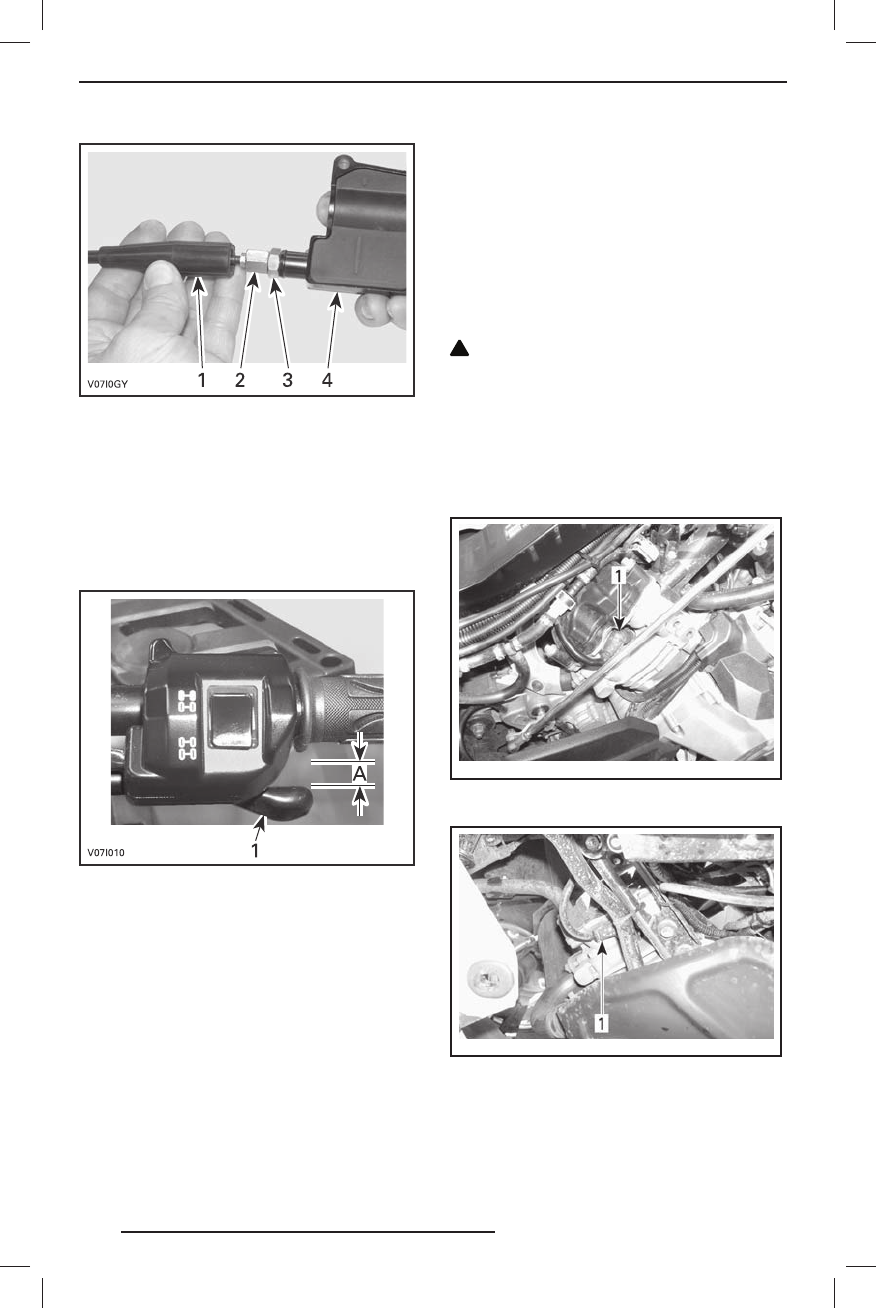

1. Чехол троса
2. Рег улировочная муфта троса
3. Контргайка
4. Кож у х рычага д россельной заслонки
Ослабьте контргайк у. Вращ ая рег ули -
ровочную муфт у, скоррек тируйте сво -
бодный ход рычага дросселя.
Св о б од ный ход измер яетс я от ко нц а
рычага дроссельной заслонки.
1. Рычаг д россельной заслонки
A . 2 мм
Затяните контргайк у, установите на ме -
сто чехол.
Установите рычаг перек лючения пере -
д ач в положение «PARK» и з апустите
двигатель.
Чтобы проверить рег улировк у трос а,
поверните руль до упора вправо и за -
тем до упора влево. Если частота вра -
щения коленчатого вала увеличивает-
ся, то свободный ход рычага д росселя
требуется отрег улировать заново.
Свечи зажигания
Получение доступа к свечам
зажигания
Снимите боковые панели.
Отсоедините провод свечи зажигания.
Снятие свечи зажигания
Выв ер ни те с в еч у з а ж игани я н а од ин
оборот.
!
О С ТОРОЖ НО П р и работе с о сжа -
тым воз ду хом наде вайте защ итные
оч ки.
Очистите свечу, за жигания и головк у
цилиндра (если есть возможность, де -
лайте это с помощью сжатого возду ха).
Полностью выверните и извлеките све -
чи зажигания.
vm o20 06-0 07- 029 _a
ПРАВАЯ СТОРОНА — ЗА ДНИЙ ЦИЛИНДР
1. Свеча зажигания
vm o20 06-0 07- 030 _a
ЛЕВАЯ СТОРОНА — ПЕРЕДНИЙ ЦИЛИНДР
1. Свеча зажигания
Установка свечи зажигания
Перед установкой свечи зажигания ещё
раз проверьте, хорошо ли очищены кон-
тактные поверхности от грязи и нагара.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
