108

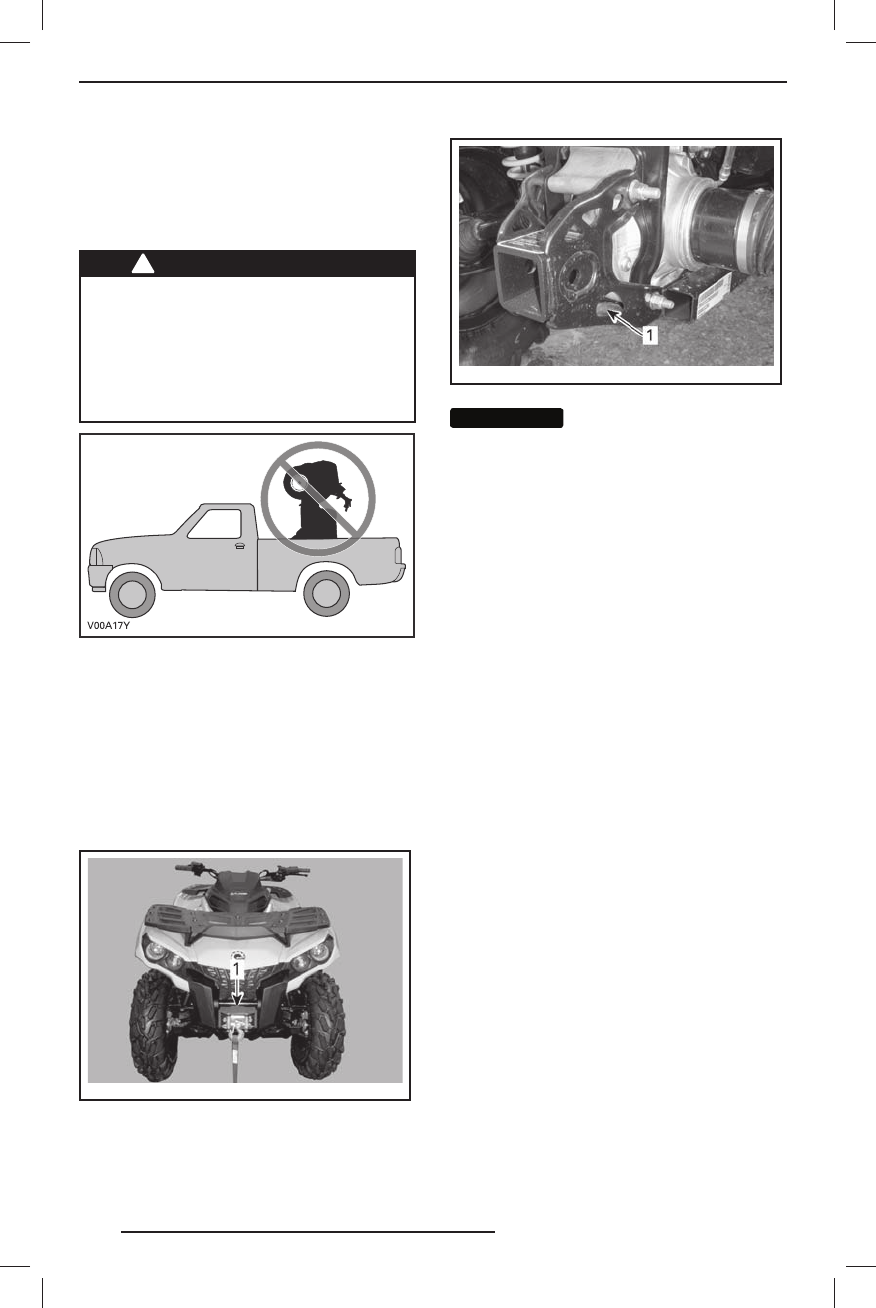

ТРАНСПОРТИРОВКА МОТОВЕЗДЕХОДА
Мотовездеход , перевозимый на прице -
пе или в к узове, должен быть надёжно
закреплён с помощью ремней и растя -
жек. Не рекомендуется использовать
д ля этой цели обычные верёвки.
!
ПРЕДОСТЕРЕЖЕНИЕ
Не буксируйте мотовездеход авто-
мобилем или иным транспортным
средством. Пользуйтесь прицепом.
Не ставьте мотовездеход вертикаль-
но. Мотовездеход должен находить-
ся в нормальном рабочем положе-
нии (стоять на четырёх колёсах).
Не забудьте:
– преж де чем прист упить к транспор -
тировке, разгрузить багажники мото -
вездеход а;
– установить рычаг переключения пере-
д ач в положение PARK;
– задействовать стояночный тормоз;
– закрепить мотовездеход за переднюю
и заднюю точки крепления.
vm o20 13-0 07- 014 _a
1. Расположение передней точки крепления
vm o20 13-0 07- 003 _a
1. Расположение задней точки крепления
ВНИМАНИЕ
ВНИМАНИЕ
Ис поль зование д ругих
э л е м е нто в кон с т ру к ц и и в кач е с т в е
т о ч е к к р е п л е н и я м оже т п р и в е с т и
к пов реж д ению мотовез д еход а.
`13 Outlander 500_650_800R_1000+MAX.indb 108
`13 Outlander 500_650_800R_1000+MAX.indb 108
01.10.2012 18:18:36
01.10.2012 18:18:36
