80

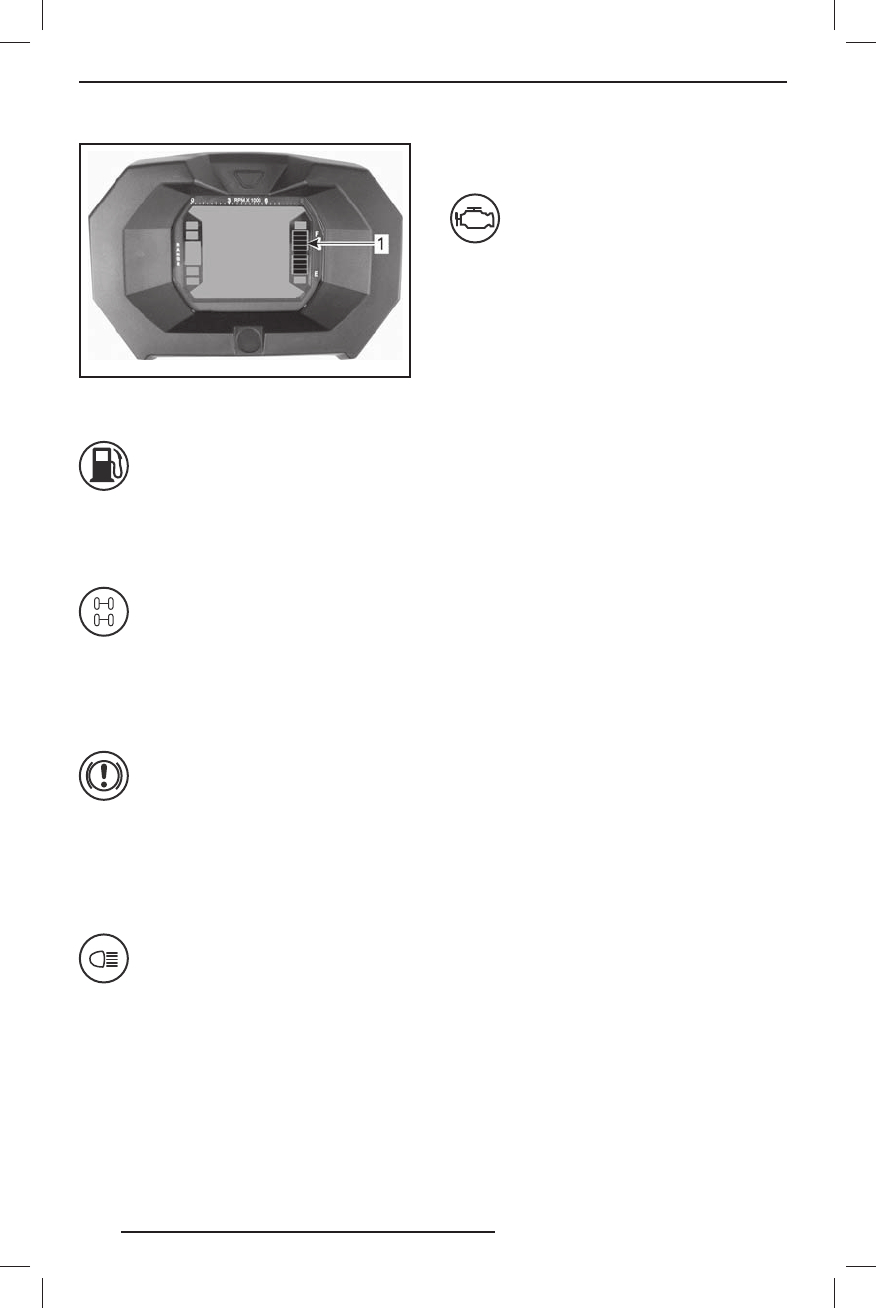

ИНФОРМАЦИОННЫЙ ЦЕНТР ( LCD )
vm o20 12-0 12- 029 _n
1. Указатель уровня топлива
Индикатор низкого уровня топлива
Вк лючение индикатора указывает на то,
что в баке осталось менее 5 л топлива.
Индикатор режима 4WD
В к л ю ч ё н н ы й и н д и к а т о р у к а з ы в а е т
на то, что ак тивирован полный привод
(
4WD
).
Индикатор стояночного тормоза
Вк лючение индикатора указывает на то,
ч т о т о р м о з а п р и в е д е н ы в д е й с т в и е
больше 15 сек унд (во время движения).
Индикатор включения дальнего
света фар
Индикатор указывает на то, что вк лю -
чён д альний свет фар.
Индикатор CHECK ENGINE
(проверь двигатель)
Индикатор указывает на наличие неис -
правности двигателя — см. сообщение
на многофункциональном дисплее.
Более подробная информация приведе -
на в разделе «
ДИАГНОСТИК А И УСТРА-
НЕНИЕ НЕИСПРАВНОСТЕЙ
».
`13 Outlander 500_650_800R_1000+MAX.indb 80
`13 Outlander 500_650_800R_1000+MAX.indb 80
01.10.2012 18:18:32
01.10.2012 18:18:32
