138

Проверка состояния
фиксирующего кольца

Затяжка фиксирующего кольца

Модели XT-P

ВНИМАНИЕ

ВНИМАНИЕ

Чтобы не допус тить по -

в реж д е н и я  в и н то в  к р е пл е н и я  ф и к-
с и ру ющ е го кольц а, п р и и х з ат я ж ке
н е   д о п у с к а е т с я   и с п о л ь з о в а н и е
уд арного инс тру мента.

1.  З а т я ни те в с е в ин т ы н е о бхо д им ы м

моментом затяжки в указанной по -
следовательности.

МОМЕНТ ЗАТЯЖКИ

Винты крепления

фиксирующего кольца

8 Н•м

vm r2 012 -038 -00 1_ c

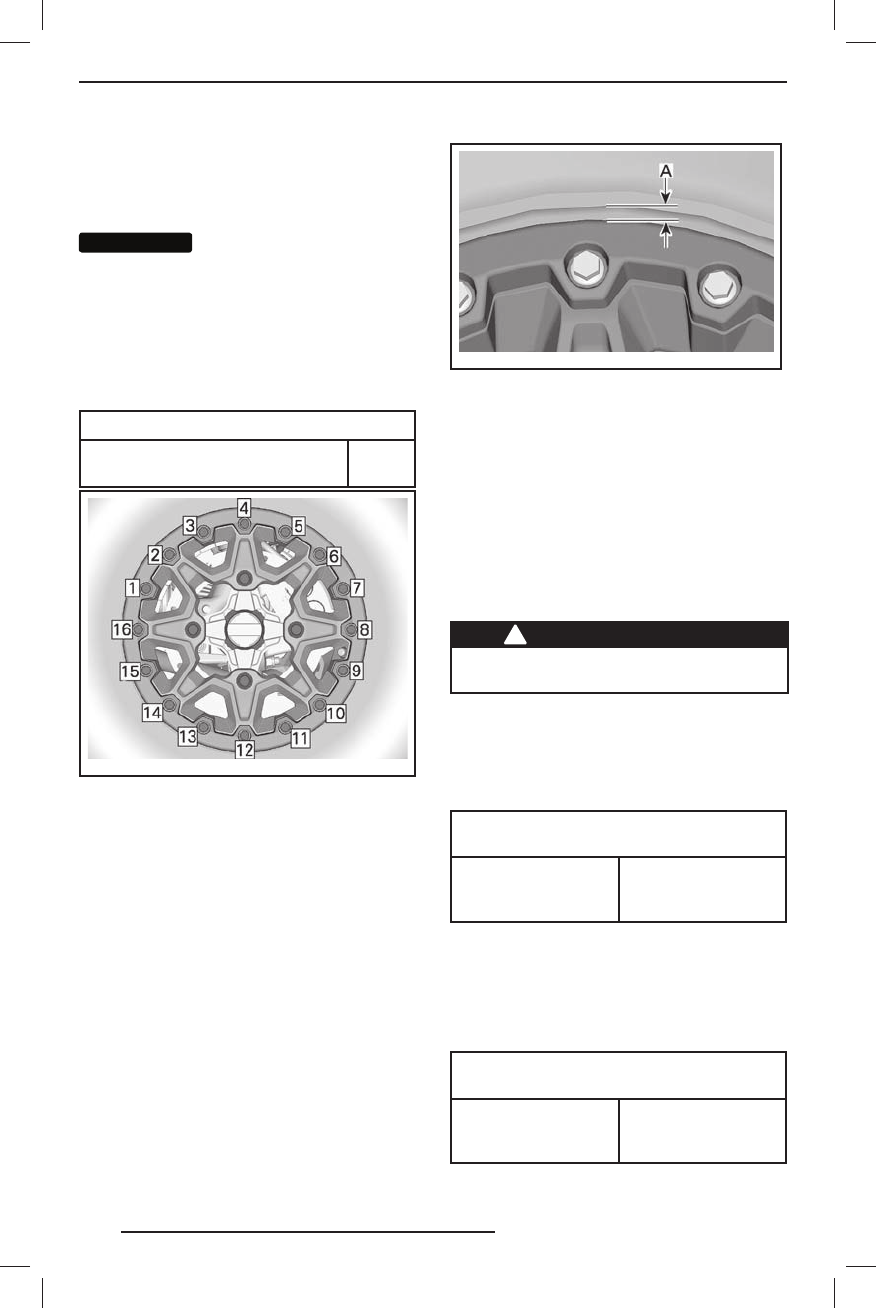

ПОСЛЕДОВАТЕЛЬНОСТЬ ОКОНЧАТЕЛЬНОГО
ЭТАПА ЗАТЯЖКИ

2.  З а т я г и в а й т е  в и н т ы  н а

н е с кол ько

оборотов  за  од ин  проход

, ч то б ы

равномерно распределить нагрузк у
на фиксирующее кольцо.

ПРИМЕЧАНИЕ:

 Незначительная дефор -

м а ц и я  ф икс и ру ю щ е го  кол ь ц а  в с л е д -
ствие прилегания к борт у шины явля -
ется нормальным явлением.

Проверка зазора фиксирующего
кольца

Модели XT-P

1.  Проверьте зазор меж ду шиной и фик-

сирующим кольцом, он должен быть
одинаковым со всех сторон.

vm r2 012 -038 -00 3_ a

А. Зазор меж ду шиной и кольцом

Если зазор не соответствует приведён-
ному выше условию, обратитесь к авто -
ризованному дилеру Can-Am.

Рулевое управление

Проверка рулевого управления

Наконечники рулевых тяг

Проверьте состояние чех лов наконеч -
ников рулевых тяг и убедитесь в отсу т-
ствии трещин.

!

ПРЕДОСТЕРЕЖЕНИЕ

При наличии трещ ин наконечники
рулевых тяг необходимо заменить.

Подвеска

Смазка передней подвески

Смажьте передние А- образные рычаги
через пресс - масленки.

СМАЗКА ДЛЯ

КОМПОНЕНТОВ ПОДВЕСКИ

Продукт, рекомен-

дуемый компанией

BRP

SUSPENSION

GREASE

(P/N 293 550 033)

Смазка задней подвески

С м а ж ьт е р ы ч а г и с т а б и л и з а т о р а п о -
п е р е ч н о й  ус то йч и в о с т и  з а д н е й  п о д -
вески и вт улки шарниров через пресс -
масленки.

СМАЗКА ДЛЯ

КОМПОНЕНТОВ ПОДВЕСКИ

Продукт, рекомен-

дуемый компанией

BRP

SUSPENSION

GREASE

(P/N 293 550 033)

ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
