82
vm o20 12-0 12- 029 _o

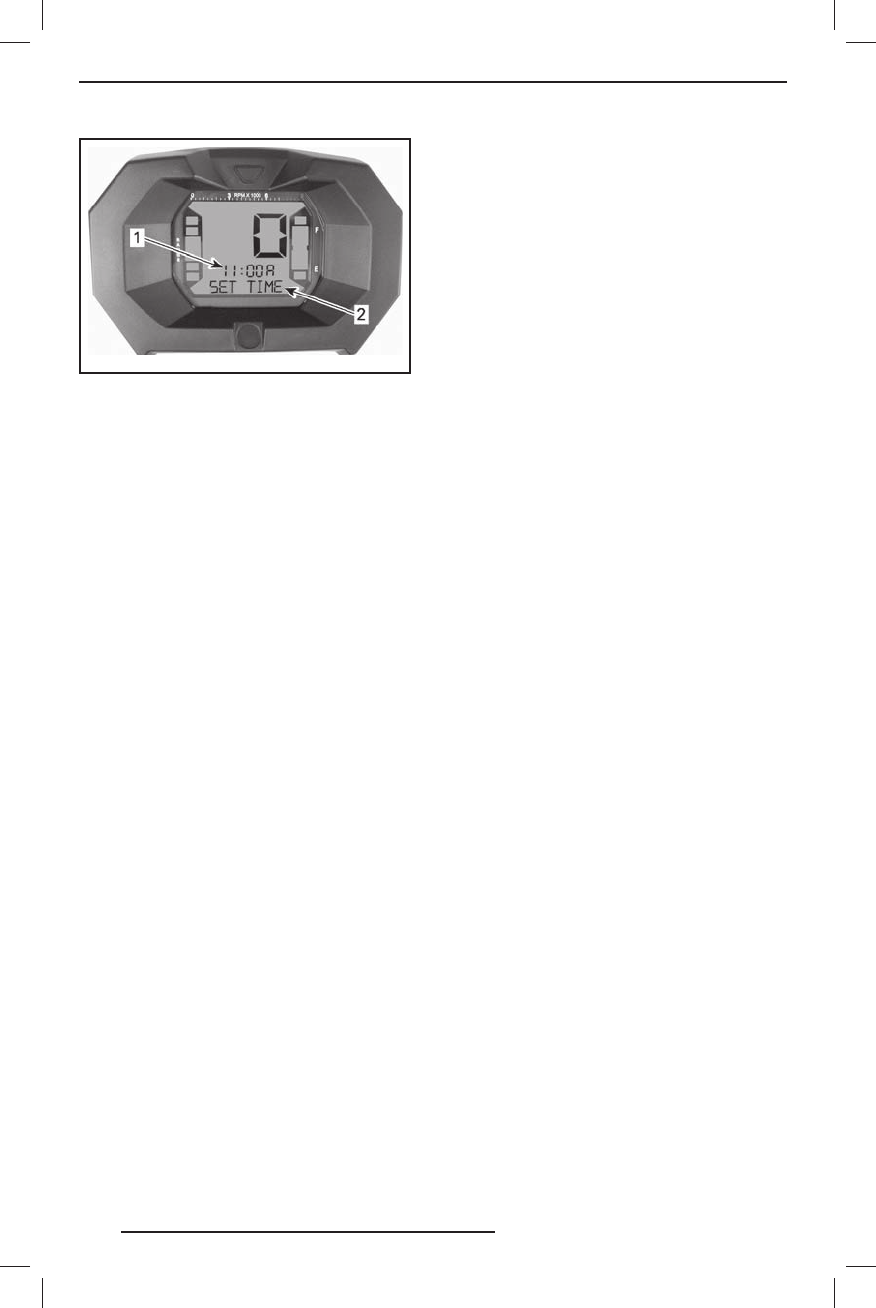

1. Время ( дисплей 2 )
2. Сообщение ( дисплей 3 )
2. Нажмите и УДЕРЖИВАЙТЕ кнопку (на
дисплее 3 появится SET TIME).
3. Нажав кнопк у, выберите 12-часовой
(12H ) или 24 - ч ас овой ( 24H ) ф ормат
отображения времени.
4. Если выбран 12-часовой формат, на -
жимая кнопк у, выберите время су ток
Am («А») или Pm («P»).
5. Нажмите и УДЕРЖИВАЙТЕ кнопк у.
6. Нажимая кнопк у, установите первую
цифру в позиции «часы».
7. Нажмите и УДЕРЖИВАЙТЕ кнопк у.
8. Нажимая кнопк у, установите вторую
цифру в позиции «часы».
9. Нажмите и УДЕРЖИВАЙТЕ кнопк у.
10. Нажимая кнопку, установите первую
цифру в позиции «мину ты».
11. Нажмите и УДЕРЖИВАЙТЕ кнопк у.
12. Нажимая кнопку, установите вторую
цифру в позиции «мину ты».
13. Нажмите кнопк у д ля сохранения на-
ст роек ( на дисплее 3 отобразится
CLOCK).
ИНФОРМАЦИОННЫЙ ЦЕНТР ( LCD )
`13 Outlander 500_650_800R_1000+MAX.indb 82
`13 Outlander 500_650_800R_1000+MAX.indb 82
01.10.2012 18:18:32
01.10.2012 18:18:32
