107
АНАЛОГО-ЦИФРОВОЙ
ИНФОРМАЦИОННЫЙ ЦЕНТР

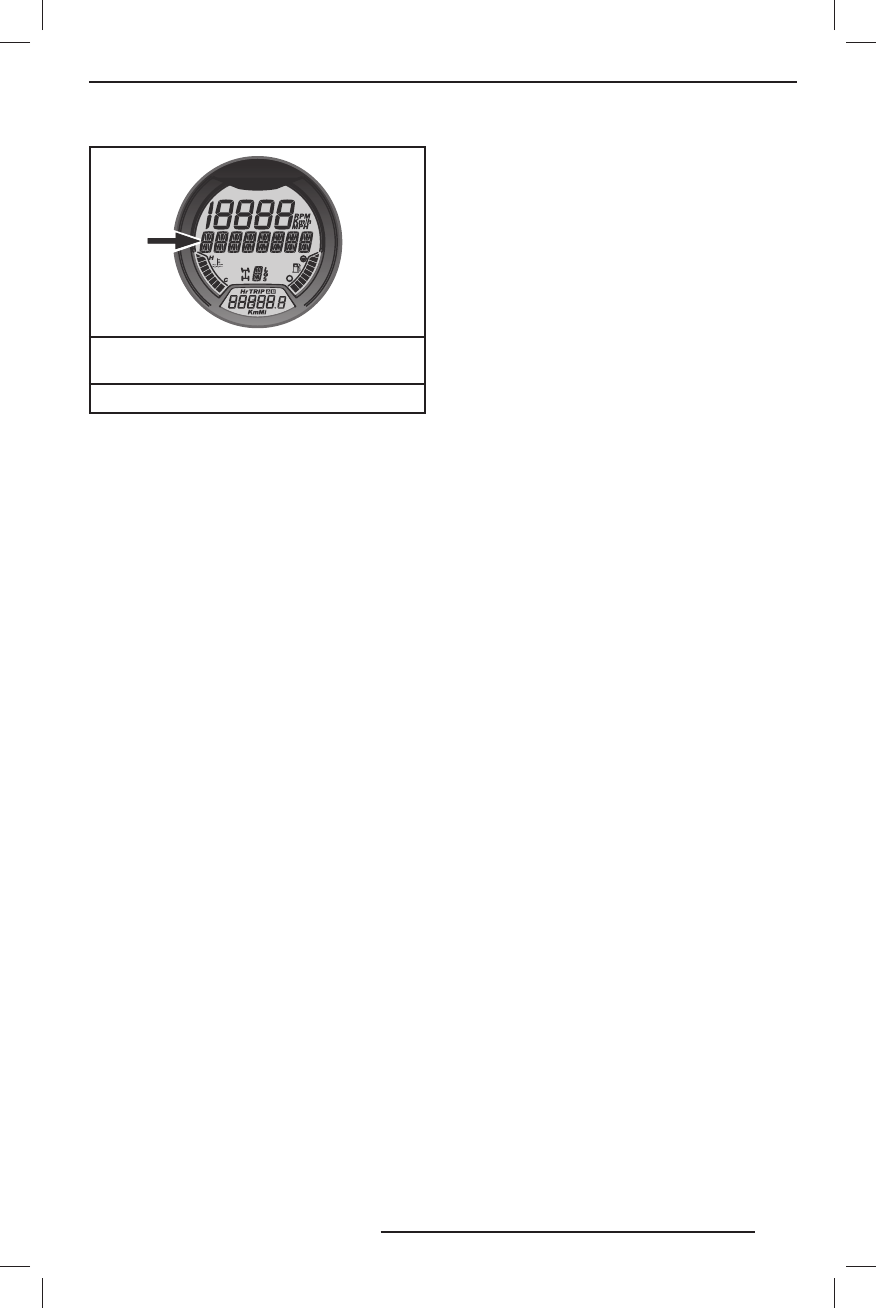

1. Отображение режимов работы DPS
Изменение режимов работы усилителя
рулевого управления.
1. На ж мите и удерж ив айте в течение
2 сек унд кнопк у DPS, чтобы перейти
к следующей настройке.
2. Отпустите кнопк у DPS.
3. Повторяйте приведённые выше шаги,
пока не будет выбрана необходимая
настройка.
ПРИМЕЧАНИЕ :
Если рыч аг перек лю -
чения перед ач находится в положение
«
REVERSE
» и ли мн о го фу нк ц и о н а ль -
ный информационный центр находится
в режиме изменения настроек задней
подвески с пневмоподкачкой (ACS ), из-
менение режима работы усилителя ру-
левого управления ( DPS ) невозможно.
НАСТРОЙК А МОТОВЕЗДЕХОД А
`13 Outlander 500_650_800R_1000+MAX.indb 107
`13 Outlander 500_650_800R_1000+MAX.indb 107
01.10.2012 18:18:36
01.10.2012 18:18:36
