Порядок изменения настроек подвески
приведён в разделе «
НАСТРОЙК А МО-
ТОВЕЗДЕХОД А
».

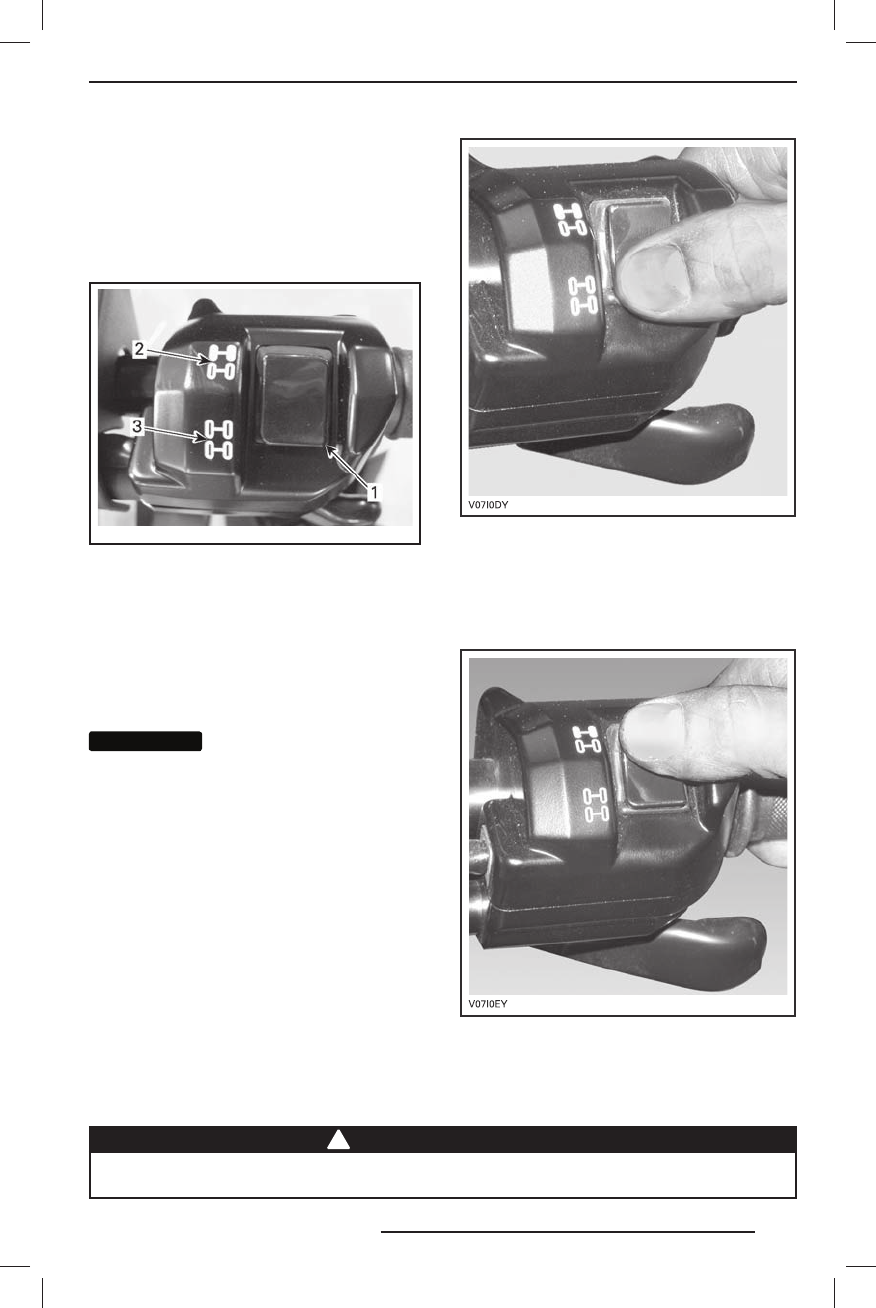

8) Селектор 2WD /4WD
С е л е к т о р 2 W D / 4W D р а с п о л а г а е т с я
на правой стороне руля.
vm o20 12-0 12- 007 _a
ТИПОВОЙ ВАРИАНТ
1. Селек тор
2. Положение 2WD
3. Положение 4WD
Когда мотовездеход остановлен, а дви-
гатель з ап у щен, с п о м ощ ью д анн о го
перек лючателя вк лючается режим при-
вод а только на два колес а или режим
полного привод а.
ВНИМАНИЕ
ВНИМАНИЕ
Для переключения режи-
мов 2WD/4WD мотовездеход должен
быть остановлен. При переключении
во время движения мотовездеходу
могут быть причинены серьёзные ме-
ханические повреждения.
Р е ж и м 4W D в к л ю ч а е т с я н а ж а т и е м
на нижнюю часть селек тора.
РЕ ЖИМ 4WD — ТИПОВОЙ ВАРИАНТ
При на жатии на верхнюю часть пере -
к лючателя вк лючается режим привод а
только на два колеса (2WD). В этом слу-
чае ведущими являются только задние
колеса мотовездеход а.
РЕ ЖИМ 2WD — ТИПОВОЙ ВАРИАНТ
В тексте Р уководства по эксплуатации важная информация выделена следующим
образом :
!
ПРЕДОСТЕРЕЖЕНИЕ
Текс т в рамке соде рж ит инс трукц ии, нарушение котор ых может привес ти
к а в ар и я м, не с ч ас тн ы м с лу ч а я м, тра в мам или ги бе ли л юд е й.
ОРГАНЫ УПРАВЛЕНИЯ
`13 Outlander 500_650_800R_1000+MAX.indb 77
`13 Outlander 500_650_800R_1000+MAX.indb 77
01.10.2012 18:18:31
01.10.2012 18:18:31
