91

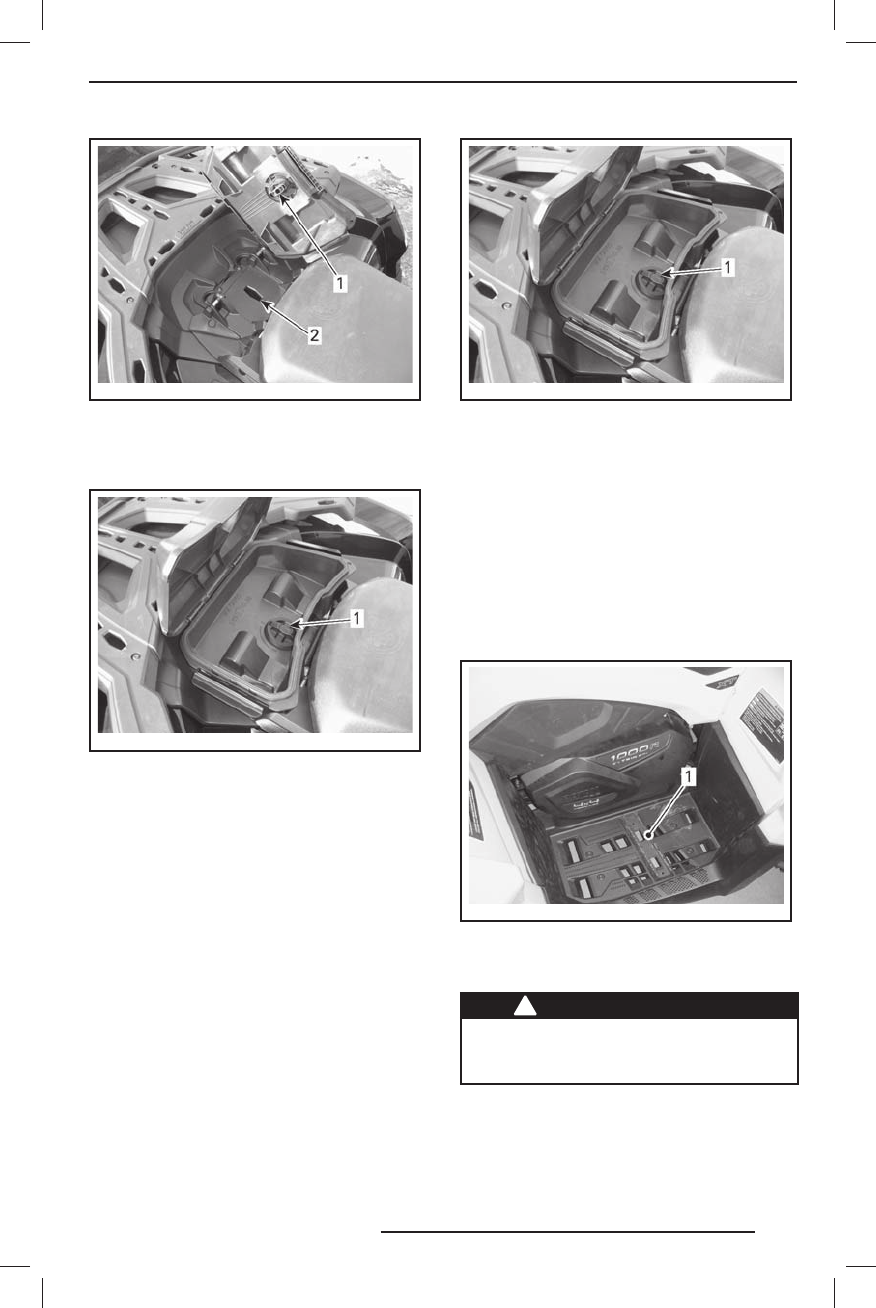

vm o20 13-0 07- 008 _a
1. Защёлка багажного отделения
2. Отверстия системы крепления «LINQ»
4. П о в е р н и те р у ко я т к у в п ол оже н и е
«LOCK».
vm o20 13-0 07- 007 _a
1. Защёлка
5. Закройте крышк у и у бедитесь, что
багажное отделение надёжно закреп-
лено на месте.
Снятие багажного отделения
1. Освободите защёлки с обеих сторон
б а г а ж н о г о о тд е л е н и я и о т к р о й т е
крышк у.
2. Что б ы с н я т ь б ага ж н о е отд елени е,
поверните рукоятк у против часовой
стрелки.
vm o20 13-0 07- 007 _a
1. Р укоятка
3. Снимите багажное отделение.
4. Ус т а н о в и т е с и д е н ь е п а с с а ж и р а
на мес то. См. пар агр аф «
СИДЕНЬЕ
ПАССА ЖИРА / БАГА ЖНОЕ ОТДЕЛЕ-
НИЕ
» в тек ущей главе.
3) Опорные гребёнки
подножек
Опорные гребёнки подножек д ля води-
теля располагаются с правой и левой
сторон рядом с двигателем.
vm o20 12-0 12- 019 _a
ТИПОВОЙ ВАРИАНТ — ПОК АЗАНА ОДНОМЕСТ-
НАЯ МОДЕЛЬ
1. Правая подножка д ля водителя
!
ПРЕДОСТЕРЕЖЕНИЕ
В о в р е м я д в и же н и я н о г и в о д и т е -
л я дол ж н ы пос тоя нно на ход ить с я
на под нож ка х.
ДВУХМЕСТНЫЕ МОДЕЛИ
Опорные гребёнки подножек д ля пасса-
жира располагаются с правой и левой
сторон мотовездеход а за подножками
водителя.
ОБОРУДОВАНИЕ
`13 Outlander 500_650_800R_1000+MAX.indb 91
`13 Outlander 500_650_800R_1000+MAX.indb 91
01.10.2012 18:18:33
01.10.2012 18:18:33
