1) Сиденье водителя
Сиденье предназначено д ля размеще -
ния только водителя.
!
ПРЕДОСТЕРЕЖЕНИЕ
Пе ре воз ка пас с а ж иров на д анном
мотовез д еходе з апреще на.
Снятие сиденья
Чтобы снять сиденье водителя, потяни-
те за его защёлк у вперёд. Защёлка рас -
положена под задней частью сиденья.

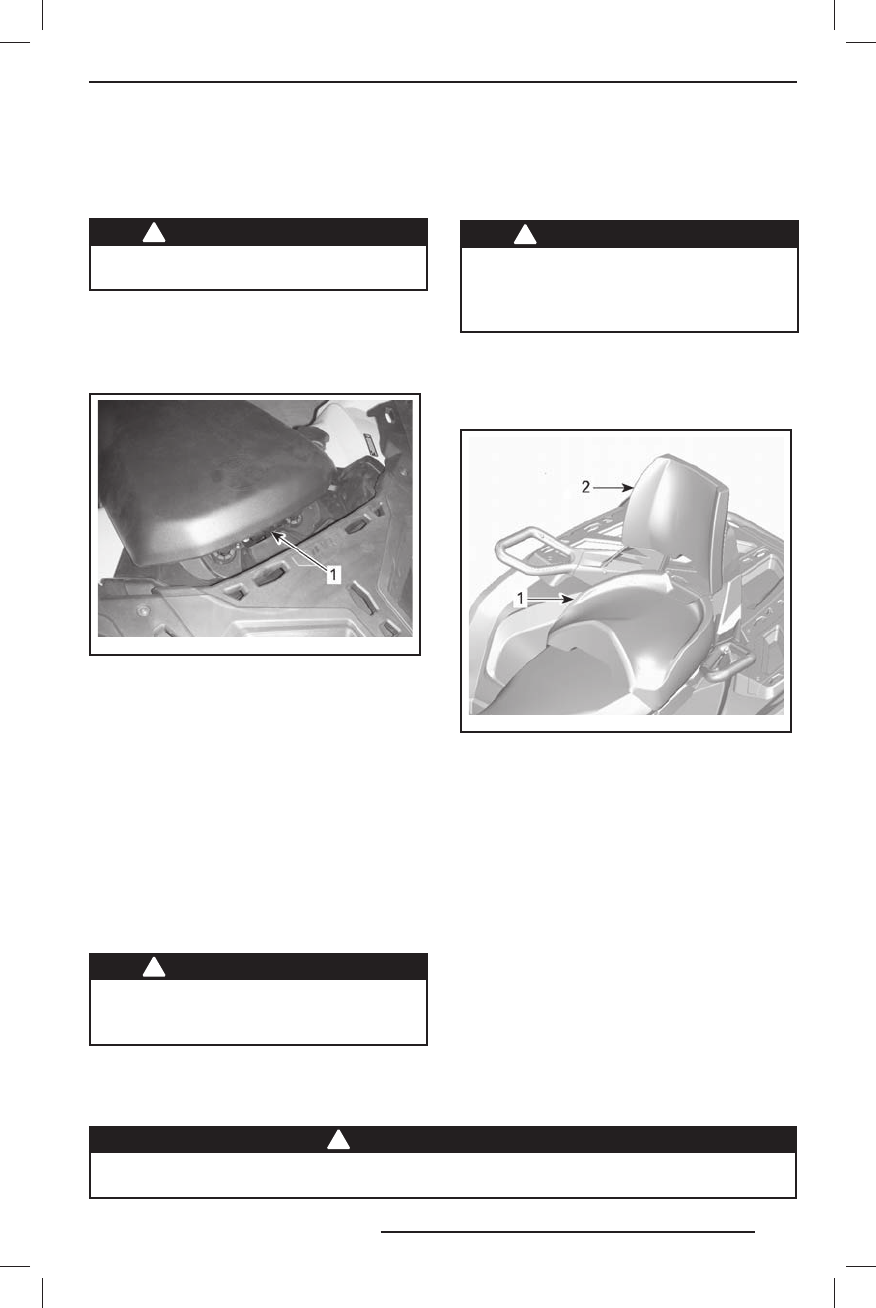

vm o20 12-0 12- 020 _a
1. Защёлка
Потяните сиденье назад. Приподнимайте
сиденье, пока передняя защёлка не вый-
дет из зацепления. Снимите сиденье.
Установка сиденья
Вставьте передние фиксаторы сиденья
в пазы консоли. Когда сиденье встанет
на место, энергично нажмите на его за-
днюю часть, чтобы зафиксировать за -
щёлку.
ПРИМЕЧАНИЕ:
Вы услышите характер-
ный щелчок. Потянув сиденье вверх, убе-
дитесь, что защёлка зафиксировалась.
!
ПРЕДОСТЕРЕЖЕНИЕ
Убе д ите с ь, что с и д е н ь е вод ите л я
н а д ё ж н о з а к р е п л е н о, н е с ко л ь ко
раз под ё р га в е го наз а д и в ве рх.
2) Сиденье пассажира /
багажное отделение
ДВУХМЕСТНЫЕ МОДЕЛИ
!
ПРЕДОСТЕРЕЖЕНИЕ
Н и когд а н е э кс п л уати ру й т е м ото -
вез деход без ус танов ле нного пас -
с а ж и р с ко г о с и д е н ь я и л и з а д н е г о
бага ж ного отд е ле ни я.
Пасс а жирское сиденье предназначе -
но только д ля пер евозк и п ас с а ж ир а.
Вс т р о енн а я с пинка с и день я п од д ер -
живает спину пассажира при движении.
vm o20 13-0 07- 004 _b
1. Сиденье пассажира
2. Спинка сиденья пассажира
Если перевозка пассажира не предпо -
лагается, можно снять пасс а жирское
сиденье, чтобы установить бага жное
отделение.
В тексте Р уководства по эксплуатации важная информация выделена следующим
образом :
!
ПРЕДОСТЕРЕЖЕНИЕ
Текс т в рамке соде рж ит инс трукц ии, нарушение котор ых может привес ти
к а в ар и я м, не с ч ас тн ы м с лу ч а я м, тра в мам или ги бе ли л юд е й.
