71

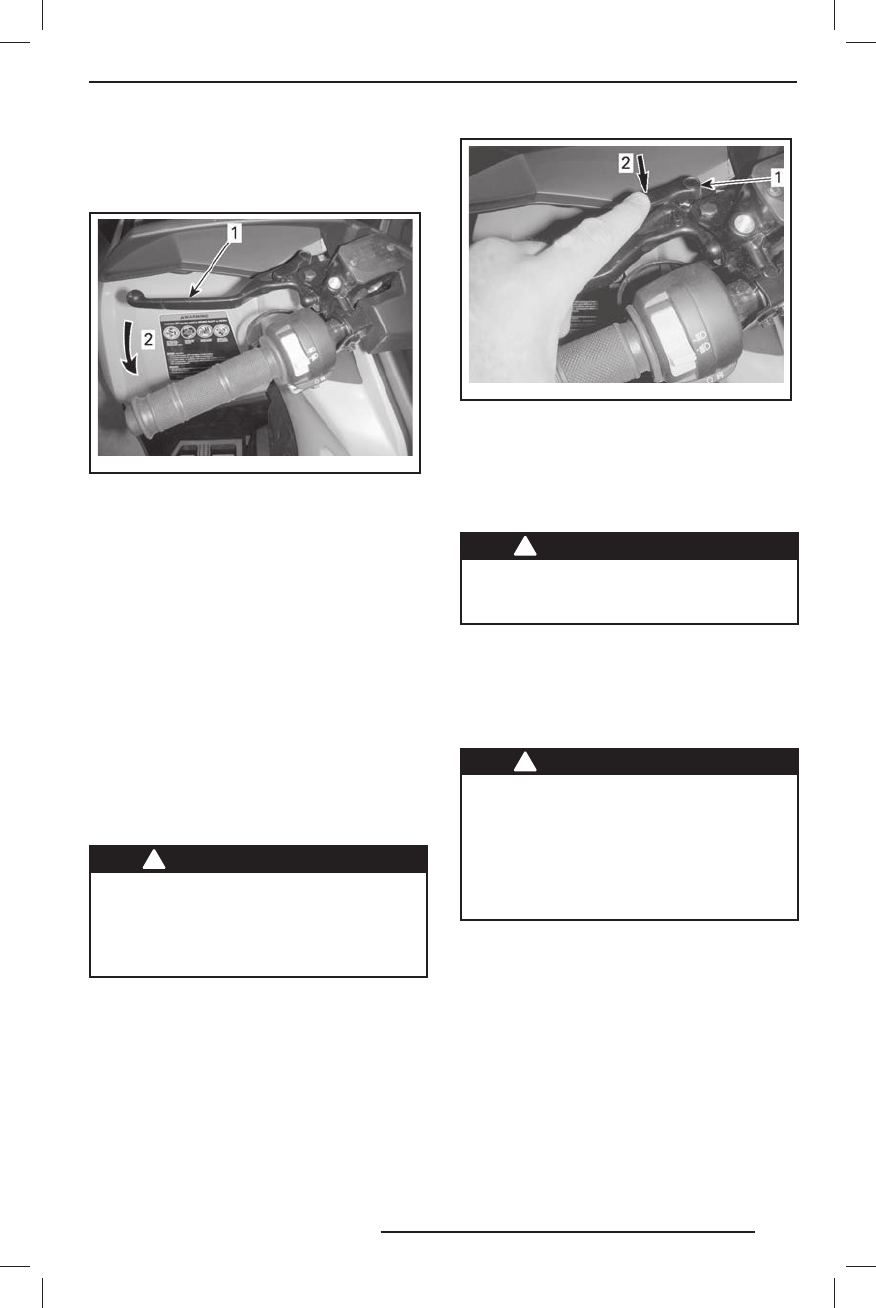

ОРГАНЫ УПРАВЛЕНИЯ
2) Левый рычаг тормоза
Левый р ыч аг то рм оз а р ас п олагаетс я
на левой стороне руля.
vm o20 12-0 12- 008 _a
ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Вк лючение тормоза
Рычаг тормоза предназначена д ля за -
мед ления и остановки мотовездеход а.
Нажатие на рычаг вк лючает передний
и задний тормоза.
Эффек тивность торможения пропор -
циональна силе нажатия на рычаг.
3) Стояночный тормоз
Рычаг стояночного тормоза располага -
ется на левой стороне руля.
При вк лючении стояночного тормоза
блокируются все колеса, что позволяет
обеспечить неподвижность мотовезде -
ход а во время стоянки.
!
ПРЕДОСТЕРЕЖЕНИЕ
Ес л и В ы н е п о л ь з уе те с ь м ото в е з -
д е хо д о м , з а д е й с т в у й т е с т о я н о ч -
н ы й т о р м о з и у с т а н о в и т е р ы ч а г
п е р е к л юч е н и я п е р е д ач в п ол оже -
ние «PARK ».
Включение стояночного тормоза:
На-
жмите на рычаг тормоза и, удерживая
его, пальцем сдвиньте замок — рычаг
остаётся прижатым. В этом положении
рычага вк лючены все тормоза.
vm o20 12-0 12- 009 _a
ТИПОВОЙ ВАРИАНТ
1. Замок рычага тормоза
2. Нажать д ля вк лючения стояночного тормоза
ПРИМЕЧАНИЕ:
Положение замка рыча-
га тормоза может быть отрег улировано
в нескольких позициях.
!
ПРЕДОСТЕРЕЖЕНИЕ
Убедитесь, что когда стояночный
тормоз задействован, мотовездеход
надёжно удерживается на месте.
Вык лючение стояночного тормоза :
Нажмите рычаг тормоза. Замок должен
автоматически вернуться в исходное по-
ложение. Рычаг тормоза так же должен
возвращаться в исходное положение.
!
ПРЕДОСТЕРЕЖЕНИЕ
П е р е д н ач а л о м д в и же н и я у б е д и -
те с ь, что с тоя ноч н ы й тор моз пол -
н о с тью отк л юч ё н. Тор м оз, з абл о -
кированный не пре р ывными на жа -
ти ями на р ычаг, может пов ре д ить
д е т а л и т о р м о з н о й с и с т е м ы и л и
з агореть с я.
