ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ
Если подъём слишком кру той или силы сцепления с опорной поверхностью недо -
статочны д ля преодоления подъёма, приведите в действие тормоза, преж де чем
мотовездеход начнёт скатываться назад. Сначала позвольте пасс ажиру (только
дву хместные модели ) сойти с мотовездеход а, затем сойдите сами и выполните
U - или К- образный разворот ( при этом находитесь на стороне, обращённой к вер -
шине холма, руки постоянно держите на рычаге тормоза и мед ленно разверните
мотовез деход так, чтобы его за дняя часть была обращена в сторону вершины
холма ). Всегда сходите с машины в направлении вершины холма, держась подаль-
ше от вращ ающихся колёс. Не пытайтесь удержать мотовездеход , когд а он начал
опрокидываться. Отойдите в сторону.
vm o20 12-0 12- 526
ДВУХМЕСТНЫЕ МОДЕЛИ
Пассажир должен синхронизировать свои движения с движениями водителя. Пас -
сажиру не следует вставать на мотовездеходе.
Помните, что водитель отвечает за безопасность пассажира. При наличии сомне -
ний, преж де чем прист упить к преодолению подъёма, попросите пассажира сойти
с мотовездеход а.

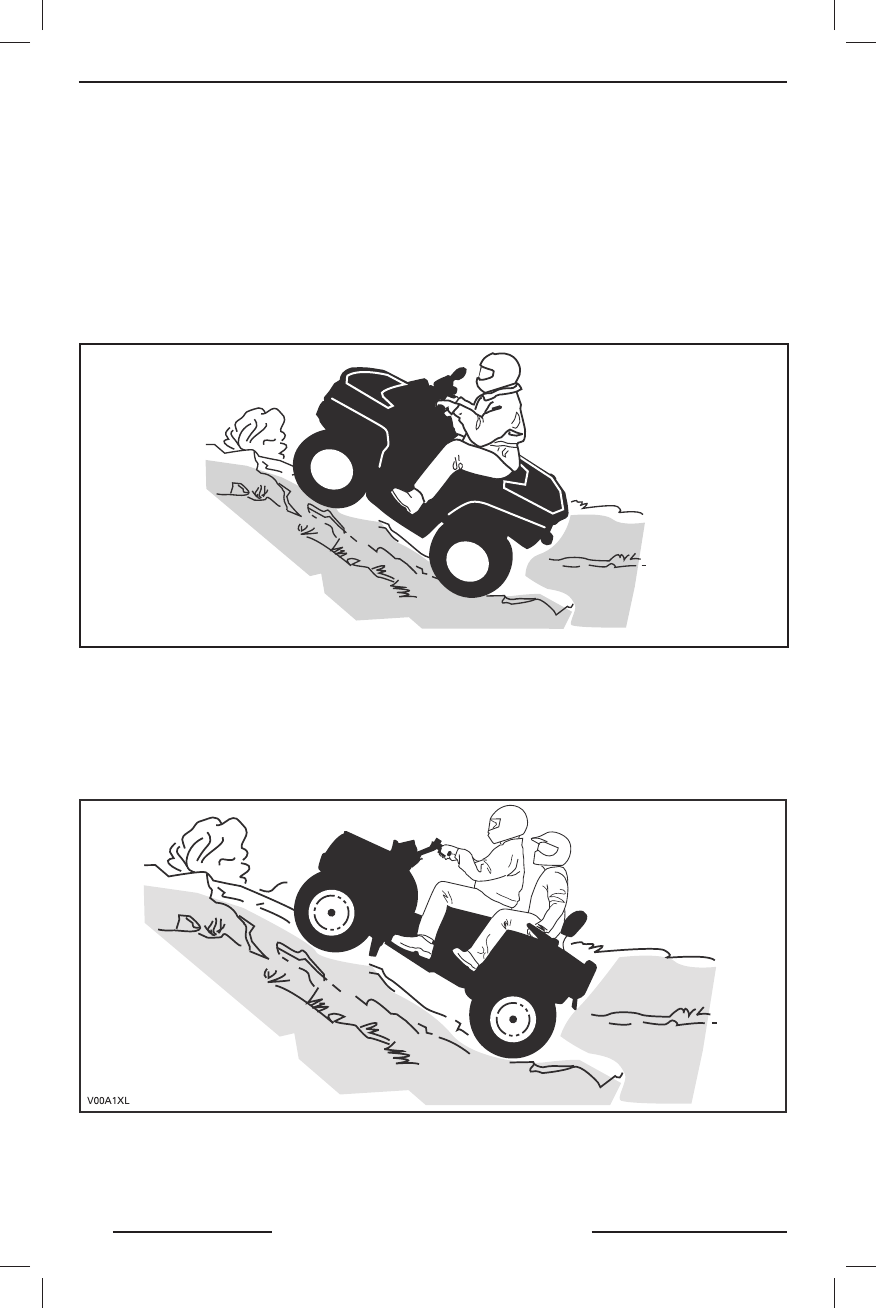

Режимы работы мотовездехода
В силу своих технических характеристик мотовездеход прекрасно берет подъёмы,
но имейте в виду, что опрокидывание может произойти д аже при хорошей тяге
БЕЗОПАСНОЕ ВОЖ ДЕНИЕ
