122
Д ля проверки работы системы ох лаж-
дения обратитесь за помощью к авто -
ризованному дилеру Can-Am.
Охлаждающая жидкость
Проверка уровня охлаждающей
жидкости
!
ПРЕДОСТЕРЕЖЕНИЕ
Ур о в е н ь ох л а ж д а ющ е й ж и д ко с ти
п р о в е р я е т с я н а хо л о д н о м д в и г а -
те ле. Не доливайте ох ла ж д ающу ю
ж и д кос ть в гор яч ий д в игате ль.
Установите мотовездеход на ровной го-
ризонтальной площадке.
Снимите опору информационного центра.
Установив мотовездеход на ровной го -
ризонтальной площадке, проверьте уро-
вень охлаж дающей жидкости: он дол-
жен находиться меж ду метками «MIN»
и «MA X».

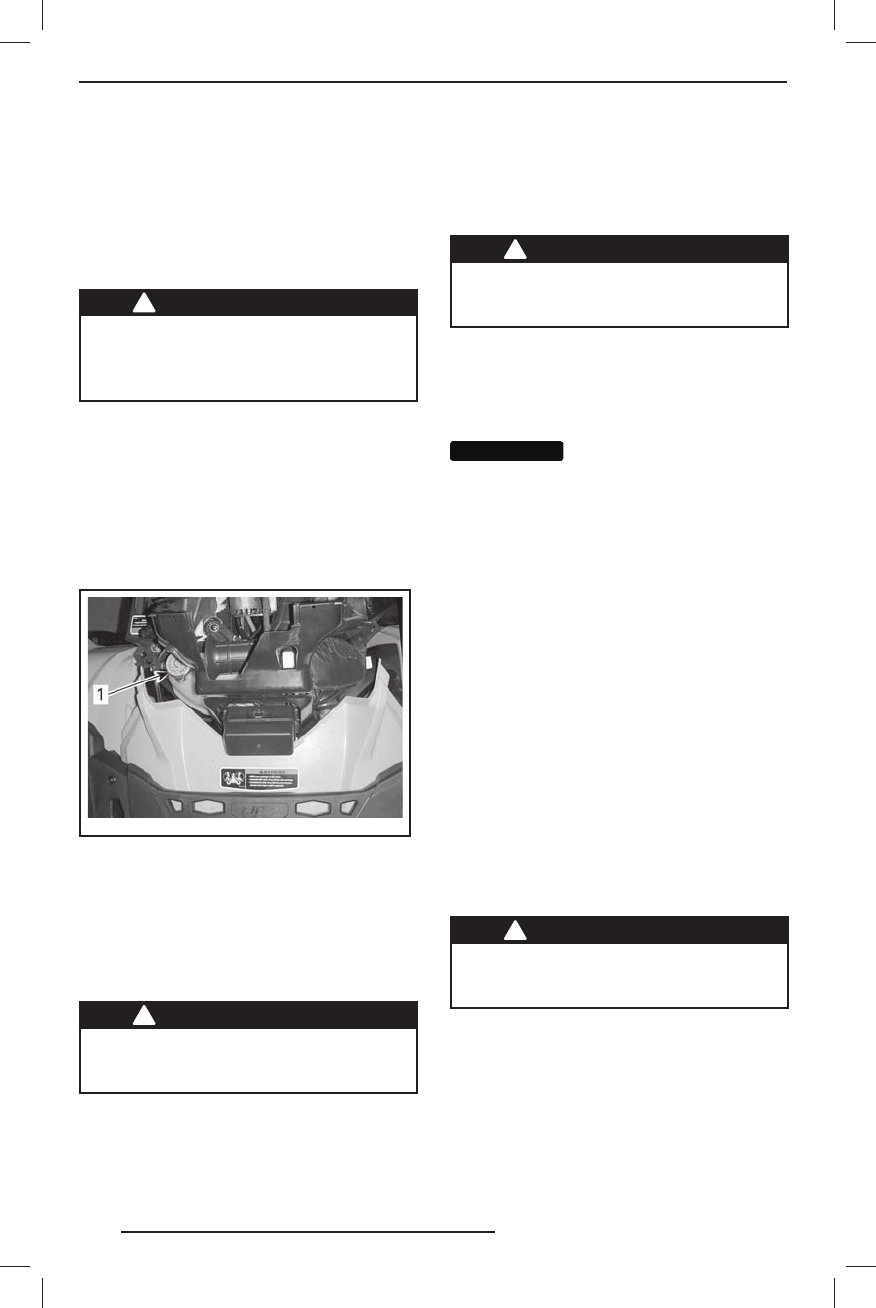

vm o20 12-0 12- 042 _a
1. Расширительный бачок системы ох лаж дения
двигателя
ПРИМЕЧАНИЕ :
При температ уре ниже
20 °C уровень ох лаж д ающей жидкости
может быть немного ниже метки «MIN».
Д о л е й т е о х л а ж д а ю щ у ю ж и д к о с т ь
до метки «MA X».
!
ПРЕДОСТЕРЕЖЕНИЕ
П р е д о с т е р е ж е н и е : Н е с н и м а й т е
к р ы ш к у р а с ш и р и т е л ь н о г о б ач ка ,
пока д в игате ль гор яч ий.
Во избежание разлива ох ла ж д ающей
жидкости пользуйтесь воронкой.
Не пе-
реливайте.
Правильно установите и надёжно затя -
ните крышк у расширительного бачка.
Установите не место опору информа -
ционного центра.
!
ПРЕДОСТЕРЕЖЕНИЕ
Во избежание ожогов не отворачи-
в а й т е к р ы ш к у р а д и ат о р а н а н е о -
с т ы в ш е м д в игате ле.
ПРИМЕЧАНИЕ :
Частая необходимость
долива ох лаж д ающей жидкости указы -
вает на наличие у течек или неисправ -
ностей двигателя. Обратитесь к авто -
ризованному дилеру Can-Am.
ВНИМАНИЕ
ВНИМАНИЕ
Не допус каетс я раз ме -
щ е н и е ка к и х-л и б о п р е д м е т о в п о д
опорой информац ионного центра.
Рекомендуемая охлаждающая
жидкость
Пользуйтесь этиленгликолевым анти -
фризом, который содержит ингибитор
коррозии и специально предназначен
д ля алюминиевых двигателей вну трен-
него сгорания.
В с и с т е м у о х л а ж д е н и я с л е д у е т з а -
л и в а т ь п р е д в а р и т ел ь н о с м е ш а н н у ю
ох лаж д ающую жидкость BRP ( P/ N 219
700 362) или раствор антифриза в дис -
тиллированной воде ( 50% дистиллиро -
ванной воды и 50% антифриза ).
Замена охлаждающей жидкости
Слив охлаж дающей жидкости
Снимите опору информационного центра.
С н и м и т е к р ы ш к у р а с ш и р и т е л ь н о г о
бачка.
!
ПРЕДОСТЕРЕЖЕНИЕ
П р е д о с т е р еже н и е : В о и з б еж а н и е
ожогов не отворач и в айте к р ы шк у
ра д иатора на гор яч е м д в игате ле.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
