123

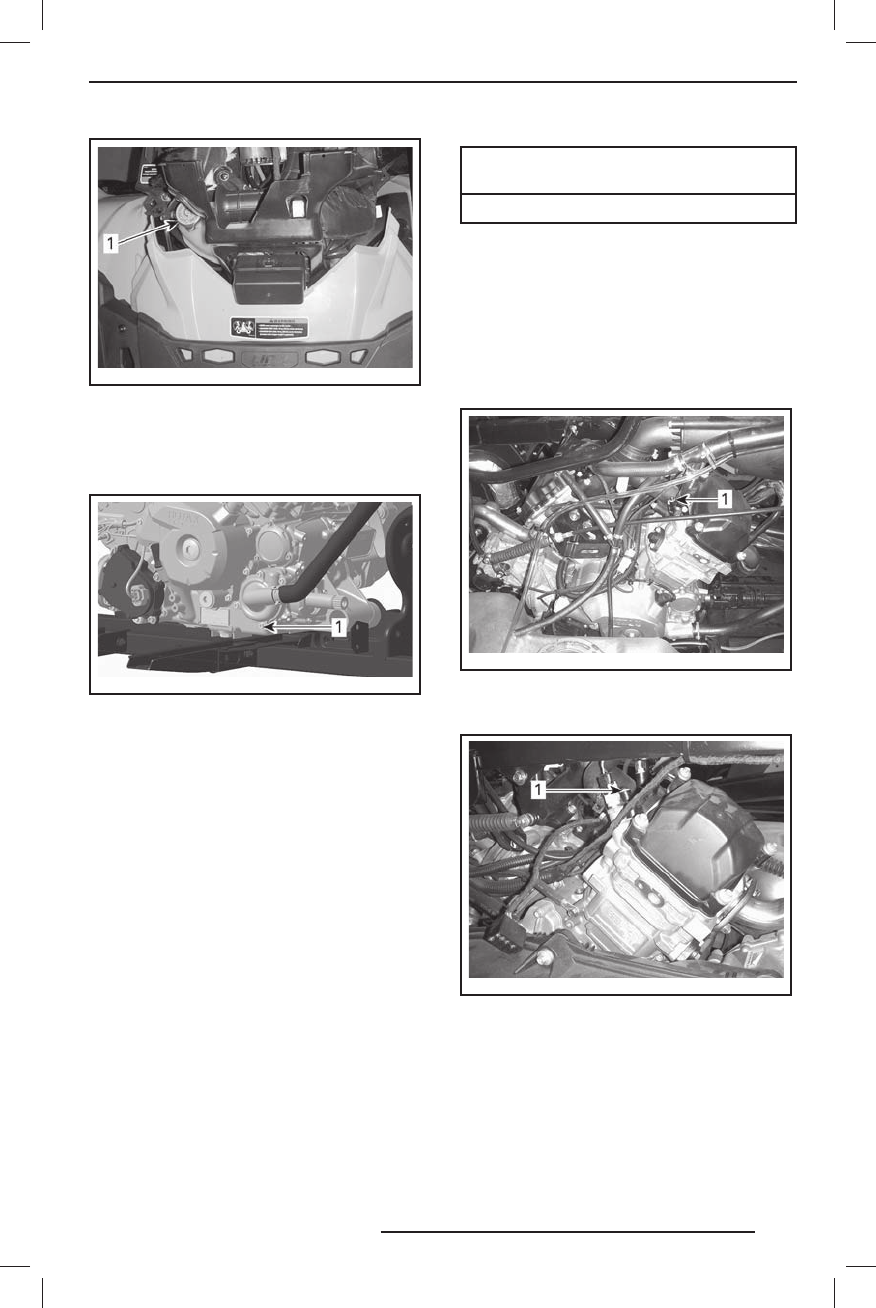

vm o20 12-0 12- 042 _a
1. Крышка расширительного бачка системы
ох лаж дения двигателя
О т в е р н и т е п р о б к у с л и в н о г о о т в е р -
стия и слейте ох лаж д ающую жидкость
в под ход ящую ёмкость.
vm o20 12-0 12- 058 _b
1. Пробка сливного отверстия
П Р И М Е Ч А Н И Е :
Н е в ы в о р а ч и в а й т е
пробк у сливного отверстия полностью.
Модели 500/650/800R
Отсоедините нижний патрубок радиа -
тора и слейте оставшуюся ох лаж д аю -
щую жидкость в под ход ящую ёмкость.
ПРИМЕЧАНИЕ :
Запомните расположе -
ние хому та крепления нижнего шланга
на радиаторе.
Ус т ан о ви те шл анг р а д и ато р а в исхо -
дное положение.
ВСЕ МОДЕЛИ
Установите пробк у сливного отверстия
системы ох лаж дения с новым уплотни-
тельным кольцом.
Затяните пробк у сливного отверстия.
МОМЕНТ ЗАТЯЖКИ ПРОБКИ СЛИВНОГО
ОТВЕРСТИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ
9–11 Н•м
Удалите воздух из системы охлаж дение,
см. «
ЗАПОЛНЕНИЕ СИСТЕМЫ ОХЛА Ж-
ДЕНИЯ И УДАЛЕНИЕ ВОЗДУХ А
».
Заполнение системы
охлаждения и удаление воздуха
1. Выверните винты из отверстий д ля
уд аления возду ха на переднем и за -
днем цилиндрах.
tmo20 11-0 01-501 _a
ТИПОВОЙ ВАРИАНТ
1. Винт д ля удаления возду ха, расположенный
на переднем цилинд ре
tmo20 11-0 01-502 _a
ТИПОВОЙ ВАРИАНТ
1. Винт д ля удаления возду ха, расположенный
на заднем цилинд ре
2. Заливайте ох лаж д ающую жидкость
в систему, пока она не начнёт выхо -
дить из отверстия ( -ий) д ля удаления
возду ха.
ОПЕРАЦИИ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ
