94

 | Slovensky

1 609 92A 0KK | (7.5.14)

Bosch Power Tools

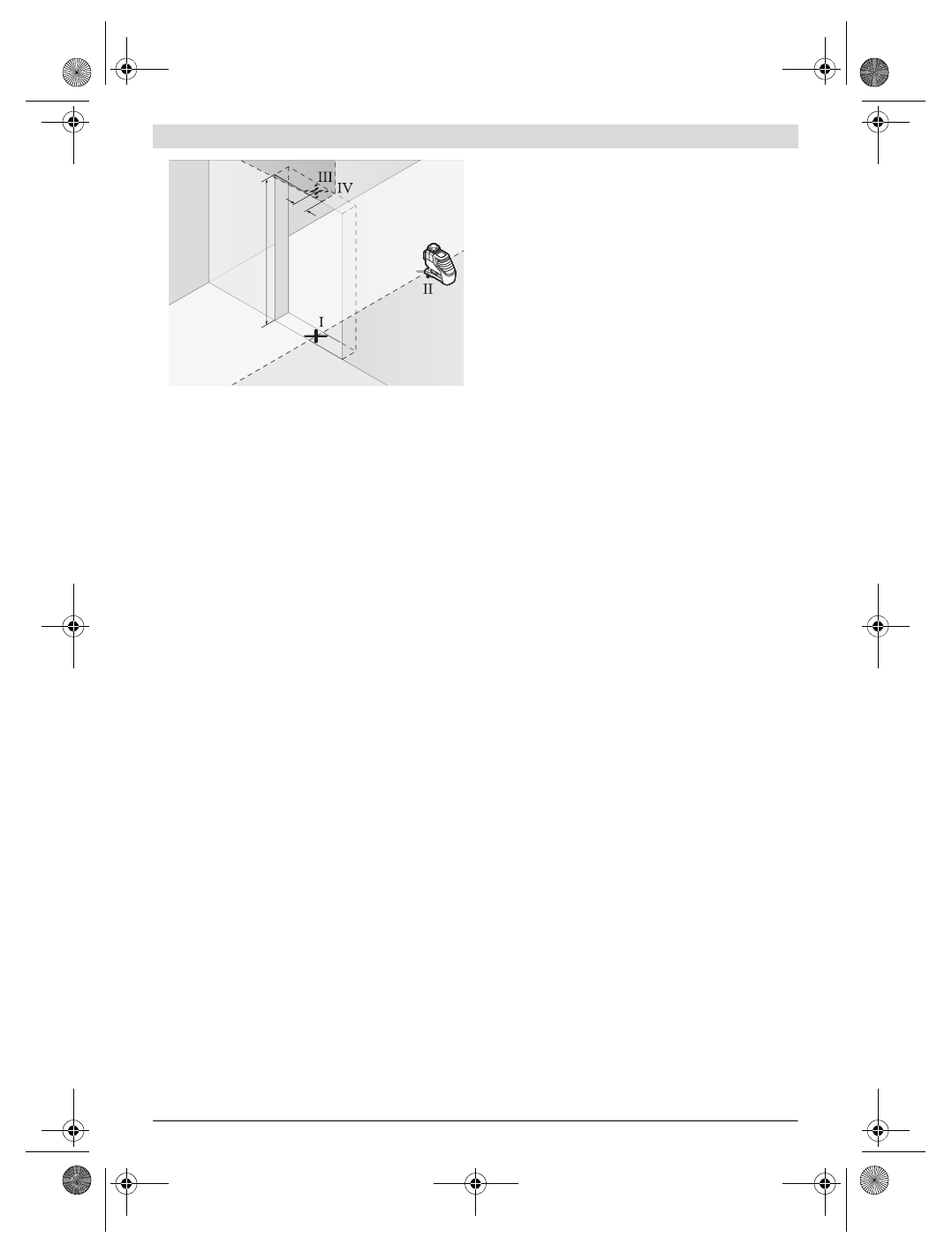

– Otočte merací prístroj o 180 ° a postavte ho na druhú stra-

nu otvoru dverí priamo za bod

II

. Nechajte merací prístroj

nanivelovať sa a zvislú laserovú líniu nasmerujte tak, aby jej
stred prebiehal presne bodmi

I

 a

II

.

– Označte stred laserovej línie na hornom okraji otvoru dverí

ako bod

IV

.

– Rozdiel

d

 oboch označených bodov

III

 a

IV

 dáva skutočnú

odchýlku meracieho prístroja od zvislej polohy (zvislice).

– Odmerajte výšku otvoru dverí.

Maximálna prípustná odchýlka sa vypočíta nasledovným
spôsobom:
dvojitá výška otvoru dverí x 0,2 mm/m
Príklad: Pri výške otvoru dverí 2 m smie mať maximálna dovo-
lená odchýlka hodnotu
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm.  Body

III

 a

IV

 smú potom

ležať od seba maximálne vo vzdialenosti 0,8 mm.

Pokyny na používanie



Na označovanie používajte vždy iba stred laserovej lí-
nie.

Šírka laserovej línie sa vzdialenosťou mení.

Práca s laserovou cieľovou tabuľkou

Laserová cieľová tabuľka

15

 zlepšuje viditeľnosť laserového lú-

ča za nepriaznivých podmienok a pri väčších vzdialenostiach.

Reflektujúca polovica laserovej cieľovej tabuľky

15

 zlepšuje

viditeľnosť laserovej čiary, cez priehľadnú polovicu je lasero-
vá čiara viditeľná aj zo zadnej strany laserovej cieľovej ta-
buľky.

Práca so statívom (Príslušenstvo)

Statív poskytuje stabilnú a výškovo nastaviteľnú meraciu pod-
ložku. Upevnite merací prístroj pomocou statívového uchyte-
nia 1/4"

9

 na závit statívu

22

. Na upevnenie na bežný staveb-

ný statív použite statívové uchytenie 5/8"

8

. Pomocou aretač-

nej skrutky dobre upevnite merací prístroj na statív.

Upevnenie pomocou univerzálneho držiaka (Príslušen-
stvo) (pozri obrázok D)

Pomocou univerzálneho držiaka

19

 môžete upevňovať merací

prístroj napríklad na zvislé plochy, rúry alebo na rôzne magne-
tizovateľné materiály. Univerzálny držiak je práve taký výhod-
ný ako statív umiestnený na zemi a uľahčuje výškové nastavo-
vanie meracieho prístroja.

Práca s meracou platničkou (Príslušenstvo)
(pozri obrázky A – B)

Pomocou meracej platničky

16

 môžete značku laserového lú-

ča nanášať na podlahu, resp. laserovú výšku na stenu.

Pomocou nulového políčka a stupnice sa dá odmerať vzájom-
né prestavenie v želanej výške a opäť naniesť na inom mieste.
Takýmto spôsobom odpadne exaktné nastavovanie prístroja
na prenášanú výšku.

Meracia platnička

16

 je kvôli lepšej viditeľnosti laserového lú-

ča na väčšie vzdialenosti, resp. pri dopade silného slnečného
svetla, vybavená reflektujúcou vrstvou. Zosilnenie jasu je
však identifikovateľné len vtedy, keď pozeráte na meraciu
platničku paralelne k laserovému lúču.

Práca s laserovým prijímačom (Príslušenstvo)
(pozri obrázok D)

Za nepriaznivých svetelných podmienok (svetlé okolie, pria-
me slnečné žiarenie a pod.) a pri práci na väčšie vzdialenosti
používajte na lepšiu identifikáciu laserových lúčov laserový
prijímač

17

. Pri práci s laserovým prijímačom majte zapnutú

pulzovú funkciu (pozri odsek „Pulzová funkcia“, strana 92).

Okuliare na zviditeľnenie laserového lúča (Príslušenstvo)

Okuliare na zviditeľnenie laserového lúča filtrujú svetlo okolia.
Vďaka tomu sa stáva červené svetlo lasera pre oko svetlejším.



Nepoužívajte laserové okuliare ako ochranné okuliare.

Laserové okuliare slúžia na lepšie zviditelnenie laserového
lúča, pred laserovým žiarením však nechránia.



Nepoužívajte laserové okuliare ako slnečné okuliare
alebo ako ochranné okuliare v cestnej doprave.

Lasero-

vé okuliare neposkytujú úplnú ochranu pred ultrafialovým
žiarením a znižujú vnímanie farieb.

Príklady postupov (pozri obrázky C – H)

Príklady pre rôzne druhy používania meracieho prístroja náj-
dete na grafických stranách.

Údržba a servis

Údržba a čistenie

Merací prístroj skladujte a transportujte v ochrannej taške,
ktorá sa dodáva spolu s meracím prístrojom.

Udržiavajte svoj merací prístroj vždy v čistote.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite vlhkou mäkkou handričkou. Nepoužívajte
žiadne čistiace prostriedky ani rozpúšťadlá.

Čistite pravidelne predovšetkým plochy na výstupnom otvore
a dávajte pozor, aby ste pritom odstránili prípadné zachytené
vlákna tkaniny.

Ak by merací prístroj napriek starostlivej výrobe a kontrole
predsa len prestal niekedy fungovať, treba dať opravu vykonať
autorizovanej servisnej opravovni ručného elektrického nára-
dia Bosch. Merací prístroj sami nikdy neotvárajte.

Pri všetkých dopytoch a objednávkach náhradných súčiastok
uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené
na typovom štítku výrobku.

2 m

d
