22
| Français
1 609 92A 0KK | (7.5.14)
Bosch Power Tools
– Tournez l’appareil de mesure de 180 °, laissez-le se niveler
automatiquement et marquez le point de croisement des
faisceaux laser sur le mur en face B (point
II
).
– Placez l’appareil de mesure – sans le tourner – près du
mur B, mettez-le en marche et laissez-le se niveler automa-
tiquement.
– Ajustez l’appareil de mesure en hauteur (à l’aide du trépied
ou, le cas échéant, par des cales appropriées) de sorte que
le point de croisement des faisceaux laser touche le point
II
sur le mur B tracé auparavant.
– Tournez l’appareil de mesure de 180 ° sans en modifier la
hauteur. Dirigez-le vers mur A de sorte que la ligne laser
verticale passe à travers le point
I
déjà marqué. Laissez
l’appareil de mesure se niveler automatiquement et mar-
quez le point de croisement des faisceaux laser sur le mur
A (point
III
).
– L’écart
d
entre les deux points
I
et
III
marqués sur le mur A
indique l’écart réel de précision de l’appareil de mesure
pour la hauteur le long de l’axe transversal.
Pour une distance à mesurer de 2 x 5 m = 10 m, l’écart de
précision max. admissible est de :
10 m x ± 0,2 mm/m = ± 2 mm.
Par conséquent, la différence
d
entre les points
I
et
III
ne doit
être que 2 mm max.

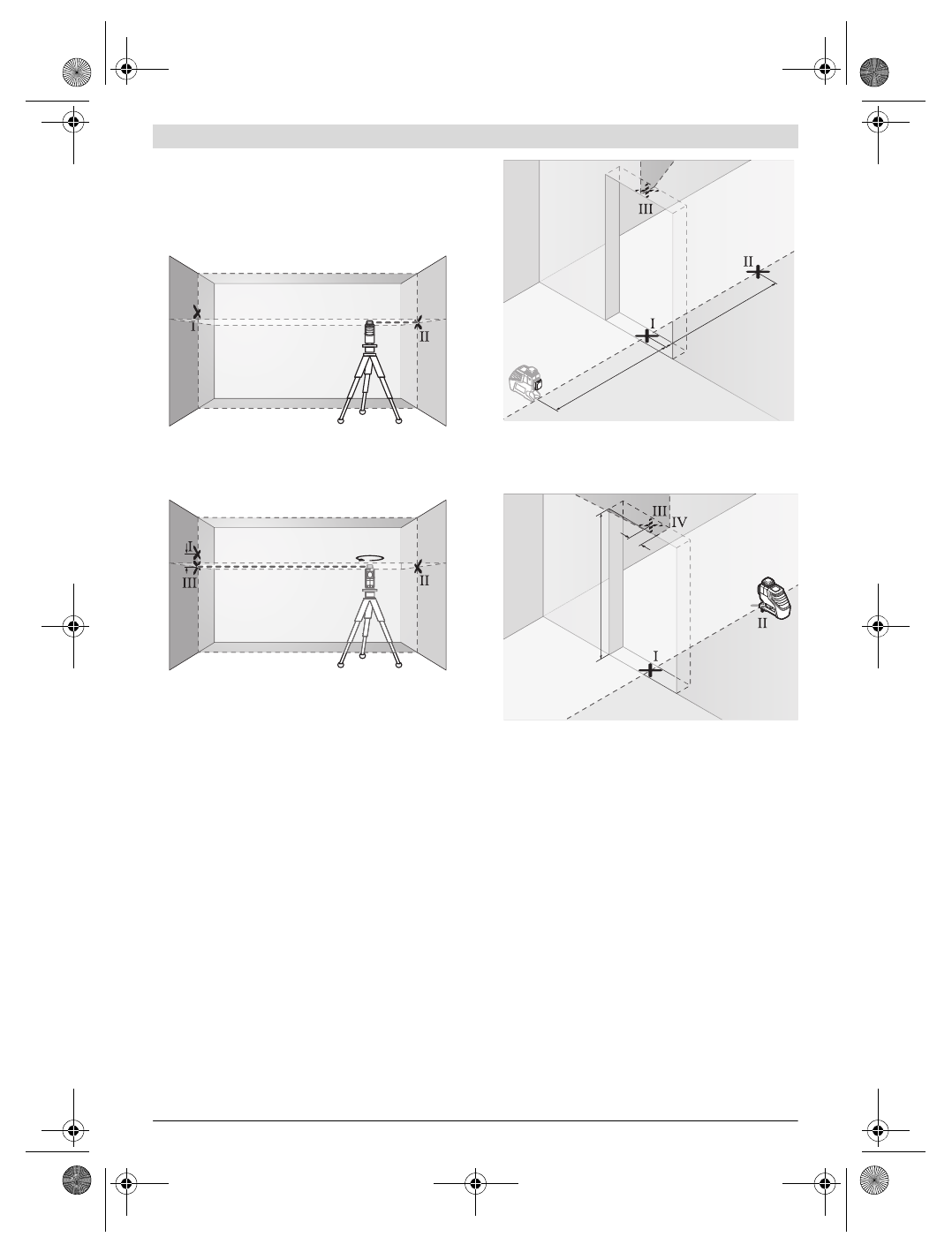

Contrôler la précision de nivellement de la ligne verticale
Pour ce contrôle, on nécessite un cadre de porte d’au moins
2,5 m d’entrebâillement (sur sol stable) de chaque côté de la
porte.
– Placez l’appareil de mesure à une distance de 2,5 m du
cadre de porte sur un support stable et plan (pas sur un tré-
pied). Laissez l’appareil de mesure se niveler automatique-
ment en mode vertical et dirigez les lignes laser sur le cadre
de porte.
– Marquez le milieu de la ligne laser verticale au sol à
l’aplomb du cadre de porte (point
I
), à une distance de 5 m
sur le coté opposé du cadre de porte (point
II
), ainsi qu’au
bord supérieur du cadre de porte (point
III
).
– Tournez l’appareil de mesure de 180 ° et placez-le de
l’autre côté du cadre de porte directement derrière le point
II
. Laissez l’appareil de mesure se niveler automatique-
ment et alignez la ligne laser verticale de sorte que son
point médian passe exactement à travers les points
I
et
II
.
– Marquez le milieu de la ligne laser au bord supérieur du
cadre de porte en tant que point
IV
.
– L’écart
d
entre les deux points marqués
III
et
IV
indique
l’écart réel de l’appareil de mesure de la verticale.
– Mesurez la hauteur du cadre de porte.
L’écart maximum admissible se calcule comme suit :
double hauteur du cadre de porte x 0,2 mm/m
Exemple : Pour une hauteur du cadre de porte de 2 m, l’écart
ne doit pas dépasser
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm au maximum. En consé-
quence, les points
III
et
IV
ne doivent pas être à plus de
0,8 mm l’un de l’autre.
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
OBJ_BUCH-907-003.book Page 22 Wednesday, May 7, 2014 1:39 PM
