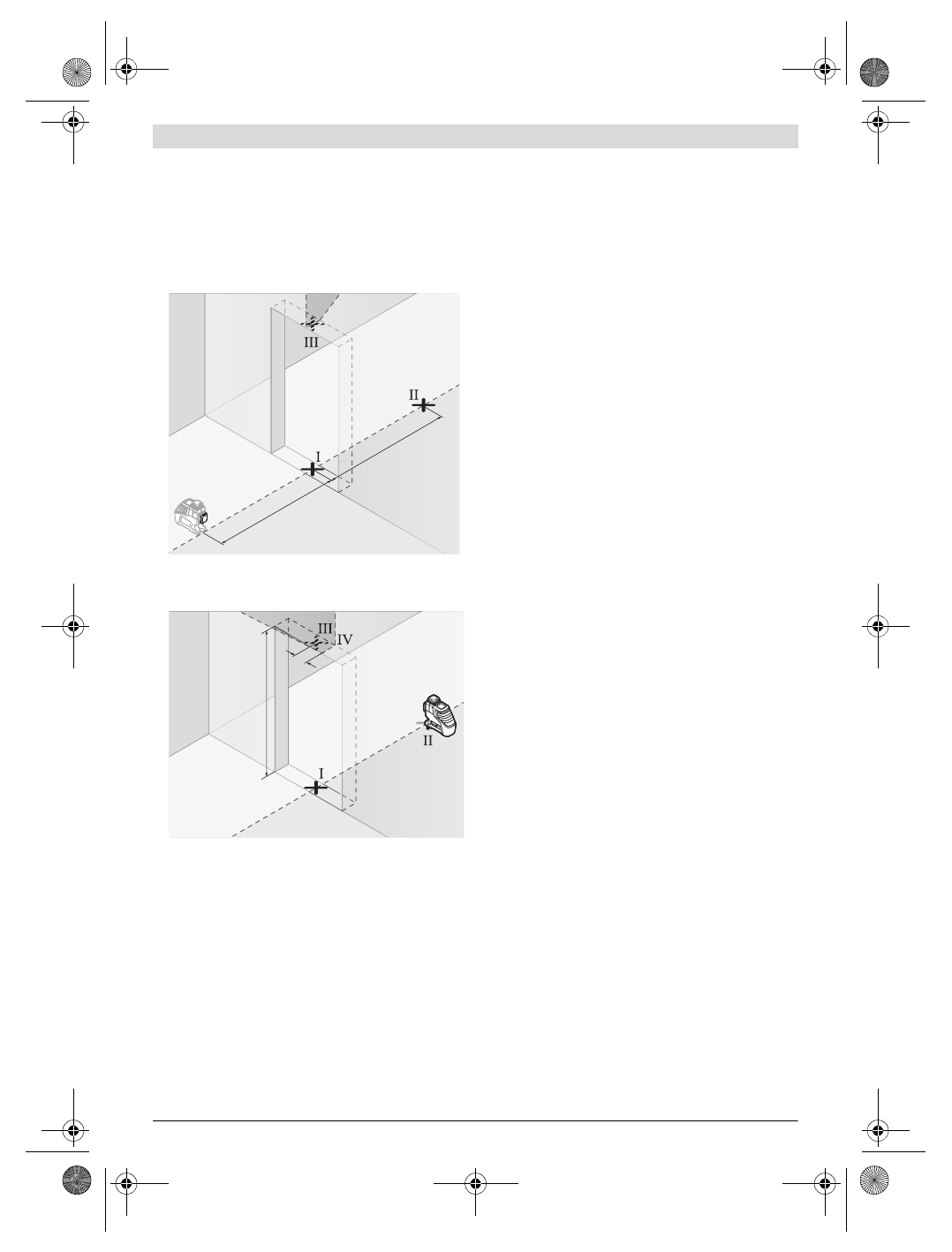

Dikey çizginin nivelman hassaslığının kontrolü
Bu kontrol işlemi için her iki tarafında da en azından 2,5 m
açık alan bulunan bir kapı aralığına ihtiyacınız vardır (zemin
düz ve sert olmalıdır).
– Ölçme cihazını kapı boşluğundan 2,5 m uzaklıkta sert ve
düz bir zemine yerleştirin (bir sehpaya değil). Ölçme ciha-
zının dikey işletimde nivelman yapmasını bekleyin ve lazer
çizgisini kapı boşluğuna doğrultun.
– Dikey lazer ışınının ortasını kapı aralığı altında (nokta
I
),
kapı aralığının öteki tarafından 5 m uzaklıkta (nokta
II
) ve
kapı aralığının üst kenarında (nokta
III
) işaretleyin.
– Ölçme cihazını 180 ° çevirin ve kapı boşluğunun diğer tara-
fında doğrudan nokta
II
’nin arkasına yerleştirin. Cihazın ni-
velman yapmasını bekleyin ve dikey lazer ışınını, ortası tam
olarak nokta
I
ve nokta
II
’den geçecek biçimde doğrultun.
– Kapı boşluğunun üst kenarındaki lazer çizgisi merkezini
nokta
IV
olarak işaretleyin.
– İşaretlenmiş bulunan
III
ve
IV
noktaları arasındaki
d
farkı
ölçme cihazının dikeylikten yaptığı gerçek sapmayı verir.
– Kapı aralığının yüksekliğini ölçün.
Müsaade edilen maksimum sapmayı şu şekilde hesaplayın:
Kapı boşluğu yüksekliğinin iki katı x 0,2 mm/m
Örnek: Kapı boşluğu yüksekliği 2 m ise, maksimum sapma
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm olmalıdır.
III
ve
IV
nokta-
ları buna göre birbirinden en fazla 0,8 mm ayrı olmalıdır.
Çalışırken dikkat edilecek hususlar
İşaretleme için daima lazer çizgisinin ortasını kullanın.
Lazer ışının genişliği uzaklığa bağlı olarak değişir.
Lazer hedef tablası ile çalışmak
Lazer hedef tablası
15
elverişsiz koşullarda ve büyük mesafe-
lerde lazer ışınının görünürlülüğünü iyileştirir.
Lazer hedef tablasının
15
yansıtıcı yarısı lazer çizginin görünü-
şünü iyileştirir; saydam yarısı ise lazer ışınının lazer hedef tab-
lasının arkasında da görünmesine olanak sağlar.
Sehpa ile çalışmak (aksesuar)
Sehpa, istikrarlı ve yüksekliği ayarlanabilir bir ölçme zemini
sağlar. Ölçme cihazının 1/4" sehpa girişini
9
sehpanın
22
ve-
ya piyasada bulunan bir fotoğraf makinesi sehpasının dişleri-
ne yerleştirin. Piyasada bulunan bir yapı sehpasına tespit için
5/8" sehpa girişini
8
kullanın. Sehpanın tespit vidası ile ölçme
cihazını sıkarak tespit edin.
Üniversal tutucu ile tespit (aksesuar) (Bakınız: Şekil D)
Üniversal tutucu
19
yardımı ile ölçme cihazını örneğin dik yü-
zeylere, borulara veya manyetik malzemeye tespit edebilirsi-
niz. Üniversal tutucu zemin sehpası olarak da kullanılmaya uy-
gundur ve ölçme cihazının yükseklik ayarını kolaylaştırır.
Ölçme levhası ile çalışmak (aksesuar)
(Bakınız: Şekiller A – B)
Ölçme levhası
16
yardımı ile lazer işaretini zemine veya lazer
yüksekliğinde duvara aktarabilirsiniz.
Sıfır alanı ve skala yardımı ile istenen yükseklikten farkı ölçe-
rek öteki tarafa aktarabilirsiniz. Bu sayede ölçme cihazının ak-
tarılacak yüksekliğe hassas biçimde ayarlanması gerekmez.
Ölçme levhasının
16
yansıtıcı bir kaplaması vardır ve bu kap-
lama lazer ışınının uzak mesafelerden veya şiddetli güneş ışı-
ğında görünürlülüğünü artırır. Parlaklığın güçlendirildiğini an-
cak lazer ışınına paralel olarak ölçme levhasına bakınca fark
edersiniz.
Lazer algılayıcı ile çalışmak (aksesuar) (Bakınız: Şekil D)
Elverişsiz aydınlatma koşullarında (aşırı aydınlıkta, doğrudan
güneş ışını altında) ve büyük mesafelerde lazer ışınlarını daha
iyi bulabilmek için lazer algılayıcı
17
kullanın. Lazer algılayıcı
ile çalışırken impuls fonksiyonunu açın (Bakınız: “İmpuls fonk-
siyonu”, sayfa 75).
Lazer gözlüğü (aksesuar)
Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin
kırmızı ışığı göz tarafından daha parlak algılanır.
Lazer gözlüğünü güneş gözlüğü olarak kullanmayın.
La-
zer gözlüğü insan gözünü lazer ışınından korumaz, ancak
lazer ışınının daha iyi görülmesini sağlar.
Lazer gözlüğünü güneş gözlüğü olarak veya trafikte
kullanmayın.
Lazer gözlüğü mor ötesi ışınlarına (UV) karşı
tam olarak koruma sağlamaz ve renk algılamasını azaltır.
İş örnekleri (Bakınız: Şekiller C – H)
Ölçme cihazının kullanım olanakları için grafik sayfasına bakınız.
2,5 m
2,5 m
2 m
d
