66
| Suomi
1 609 92A 0KK | (7.5.14)
Bosch Power Tools

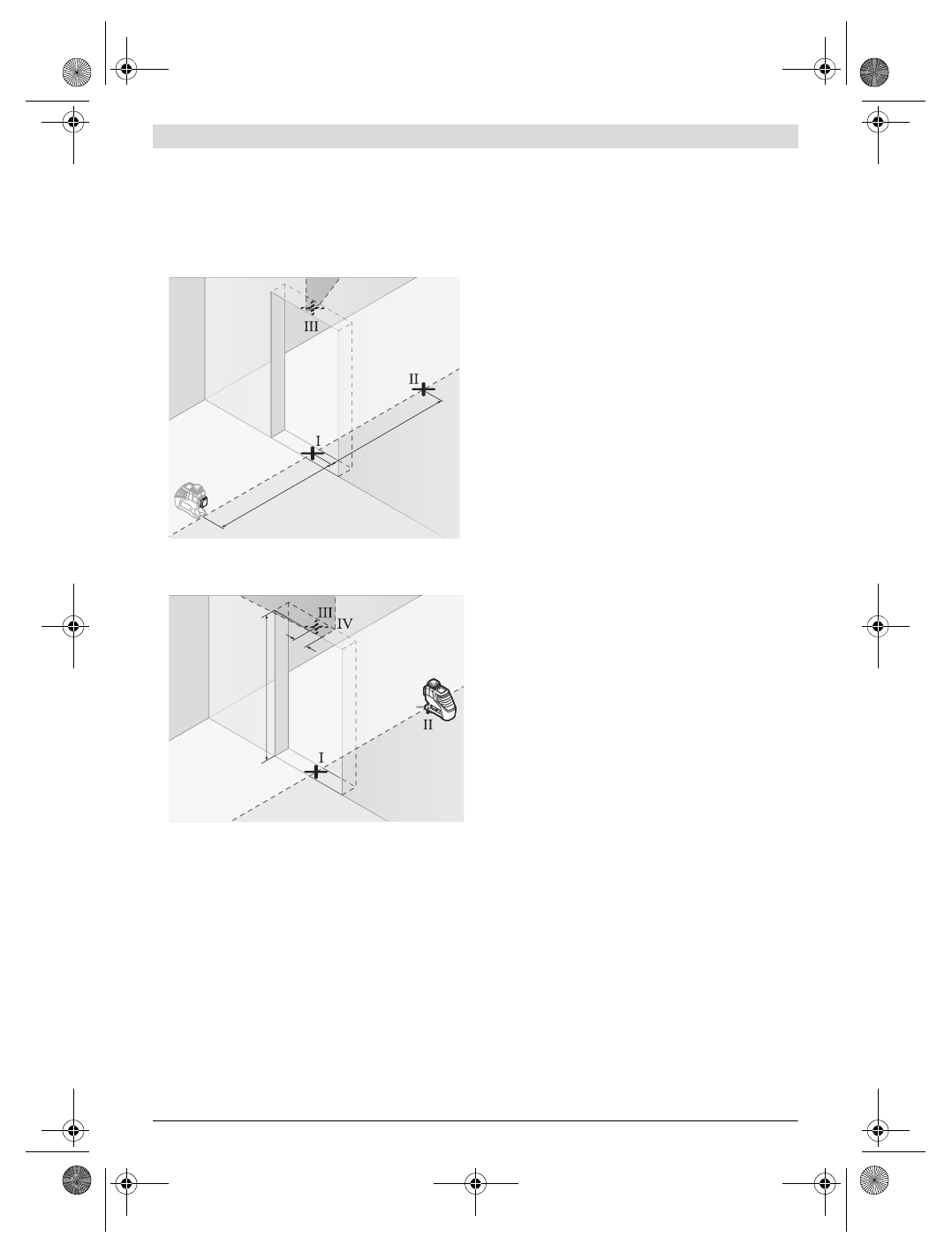

Pystysuoran linjan vaaitustarkkuuden tarkistus
Tarkistusta varten tarvitset oviaukon (tukevalla alustalla), jon-
ka molemmilla puolilla on vähintään 2,5 m tilaa.
– Aseta mittaustyökalu 2,5 m etäisyydelle oviaukosta tuke-
valle tasaiselle alustalle (ei jalustaan). Anna mittaustyöka-
lun vaaittua pystykäytössä vaaitusautomatiikkaa käyttäen
ja suuntaa laserlinja oviaukkoa kohti.
– Merkitse pystysuoran laserlinjan keskipiste oviaukon latti-
aan (piste
I
), 5 m etäisyydelle oviaukon toisella puolella
(piste
II
), sekä oviaukon yläreunaan (piste
III
).
– Kierrä mittaustyökalu 180 ° ja aseta se oviaukon toiselle
puolelle, välittömästi pisteen
II
taakse. Anna mittaustyö-
kalun vaaittua ja suuntaa pystysuora laserlinja niin, että
sen keskipiste kulkee täsmälleen pisteiden
I
ja
II
läpi.
– Merkitse laserlinjan keskipiste oviaukon yläreunaan pis-
teeksi
IV
.
– Kahden merkityn pisteen,
III
ja
IV
erotus
d
on mittaustyö-
kalun todellinen poikkeama pystysuorasta.
– Mittaa oviaukon korkeus.
Suurimman sallitun poikkeaman lasket seuraavasti:
oviaukon kaksinkertainen etäisyys x 0,2 mm/m
Esimerkki: Oviaukon korkeuden ollessa 2 m, saa suurin sallit-
tu poikkeama olla
2 x 2 m x ±0,2 mm/m = ±0,8 mm. Pisteiden
III
ja
IV
etäisyys
toisistaan saa siis olla korkeintaan 0,8 mm.
Työskentelyohjeita
Käytä aina vain laserlinjan keskipistettä merkintää var-
ten.
Laserlinjan leveys muuttuu etäisyyden muuttuessa.
Työskentely lasertähtäintaulun kanssa
Laserkohdetaulu
15
parantaa lasersäteen näkyvyyttä epä-
suotuisissa olosuhteissa ja suurilla etäisyyksillä.
Heijastava puolikas laserkohdetaulusta
15
parantaa laserlin-
jan näkyvyyttä, laserlinja näkyy myös laserkohdetaulun takaa
taulun läpinäkyvän puolikkaan läpi.
Työskentely jalustan kanssa (lisätarvike)
Jalusta tarjoaa tukevan mittausalustan, jonka korkeus on sää-
dettävissä. Kiinnitä mittaustyökalu 1/4"-jalustakiinnityksen
9
avulla jalustan
22
tai yleismallisen valokuvausjalustan kiertee-
seen. Tarvitset 5/8"-jalustakiinnikkeen
8
yleismalliseen ra-
kennusjalustaan kiinnitystä varten. Ruuvaa kiinni mittaustyö-
kalu jalustan lukitusruuvilla.
Kiinnitys yleispidikkeen avulla (lisätarvike)
(katso kuva D)
Yleispidikkeen
19
avulla voit kiinnittää mittaustyökalu esim.
pystysuoriin pintoihin, putkiin tai magnetoitaviin materiaalei-
hin. Yleispidike soveltuu myös pöytäjalustaksi ja helpottaa
mittaustyökalun korkeussuuntausta.
Työskentely vastaanottolevyn kanssa (lisätarvike)
(katso kuvat A – B)
Mittauslatan
16
avulla voidaan siirtää lasermerkintä lattiaan
tai laserkorkeus seinään.
Nollakentän ja asteikon avulla voidaan halutun korkuinen siir-
tymä mitata ja sitten merkitä eri kohtaan. Tällöin jää mittaus-
työkalun täsmällinen asetus siirrettävälle korkeudelle pois.
Vastaanottolevyssä
16
on heijastava pinnoite, joka edistää la-
sersäteen näkyvyyttä suurella etäisyydellä tai voimakkaassa
auringonvalossa. Kirkkauden parannuksen huomaa vain, kun
katsot mittauslattaa lasersäteen suunnasta.
Työskentely laservastaanottimella (lisätarvike)
(katso kuva D)
Epäsuotuisissa valaistusolosuhteissa (valoisa ympäristö, suo-
ra auringonvalo) ja suurilla etäisyyksillä kannattaa käyttää la-
servastaanotinta
17
laserlinjojen parempaa paikallistamista
varten. Käynnistä pulssitoiminto, kun työskentelet laservas-
taanottimen kanssa (katso ”Pulssitoiminto”, sivu 64).
Lasertarkkailulasit (lisätarvike)
Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin
silmä näkee laserin punaisen valon kirkkaampana.
Älä käytä lasertarkkailulaseja suojalaseina.
Lasertark-
kailulasien tarkoitus on erottaa lasersäde paremmin, ne ei-
vät kuitenkaan suojaa lasersäteeltä.
Älä käytä lasertarkkailulaseja aurinkolaseina tai tielii-
kenteessä.
Lasertarkkailulasit eivät anna täydellistä
UV-suojaa, ja ne alentavat värien erotuskykyä.
Työesimerkkejä (katso kuvat C – H)
Esimerkkejä mittaustyökalun käyttömahdollisuuksista löydät
grafiikkasivuilta.
2,5 m
2,5 m
2 m
d
OBJ_BUCH-907-003.book Page 66 Wednesday, May 7, 2014 1:39 PM
