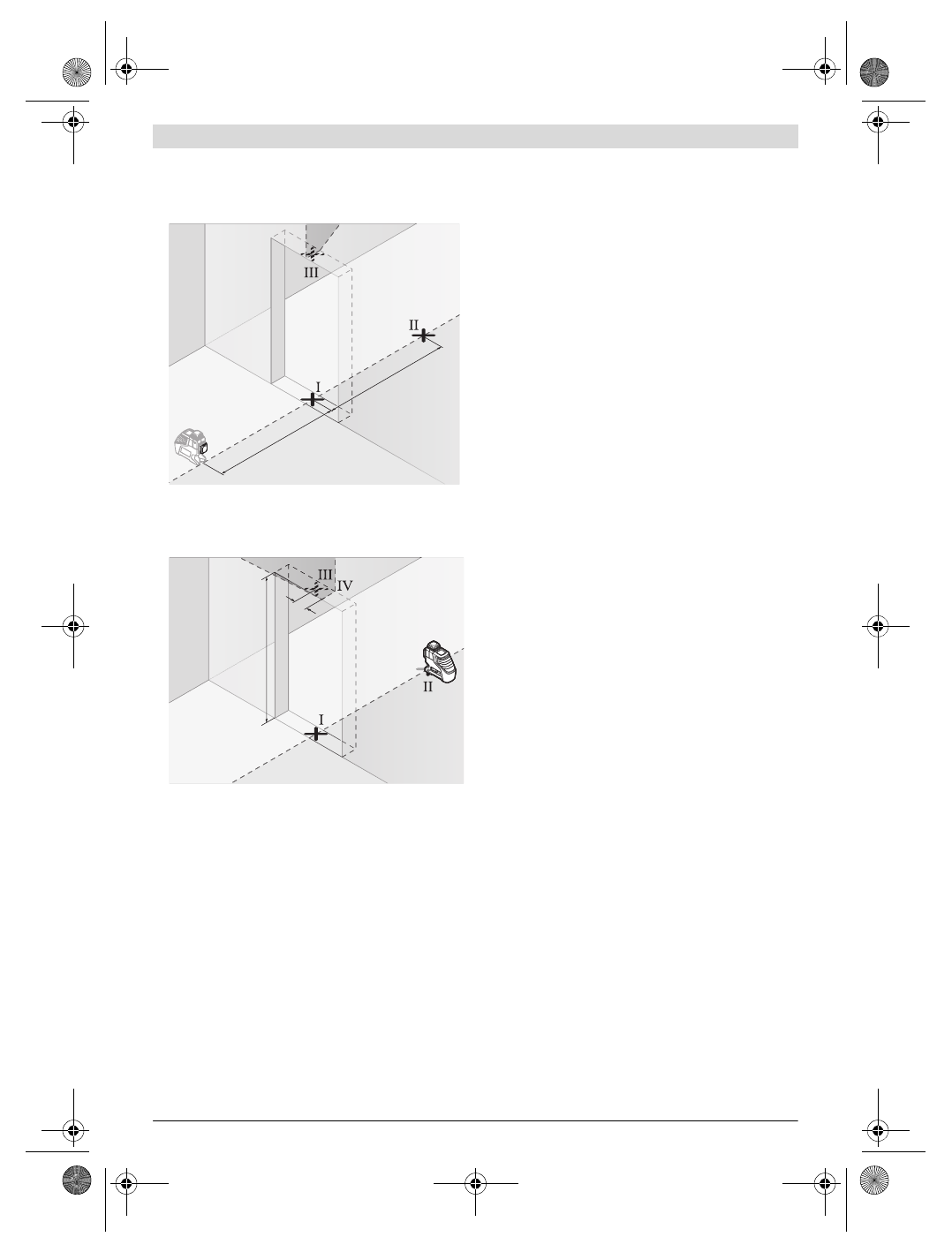

– Ställ upp mätverktyget på ett avstånd om 2,5 m från dörr-

öppningen på en stadig, plan yta (inte på stativ). Låt mät-
verktyget med nivelleringsautomatik nivelleras i vertikal-
funktion och rikta laserlinjen mot dörröppningen.

– Sätt ett märke i mitten på den lodräta laserlinjen nertill i

dörröppningen (punkt

I

), på ett avstånd om 5 m på dörr-

öppningens andra sida (punkt

II

) samt på dörröppningens

övre kant (punkt

III

).

– Vrid mätverktyget 180 ° och ställ upp det på dörröppning-

ens andra sida omedelbart bakom punkten

II

. Låt mätverk-

tyget nivelleras och rikta in den lodräta laserlinjen så att
dess centrum går exakt genom punkterna

I

 och

II

.

– Märk upp laserlinjens mitt på dörröppningens övre kant

som punkt

IV

.

– Differensen

d

 mellan de båda märkta punkterna

III

 och

IV

anger mätverktygets faktiska avvikelse från lodlinjen.

– Mät dörröppningens höjd.

Maximalt tillåten avvikelse beräknas så här:
dörröppningens dubbla höjd x 0,2 mm/m
Exempel: Vid en 2 m hög dörröppning får den maximala avvi-
kelsen vara
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm.  Punkterna

III

 och

IV

 får

ligga högst 0,8 mm från varandra.

Arbetsanvisningar



Använd alltid laserlinjens centrum för märkning.

Laser-

punktens bredd förändras i relation till avståndet.

Användning av lasermåltavla

Lasermåltavlan

15

 förbättrar laserstrålens siktbarhet vid

ogynnsamma omständigheter och större avstånd.

Den reflekterande halva delen av lasermåltavlan

15

 förbättrar

laserlinjens synlighet. Laserlinjen är också synlig bakom
lasermåltavlan genom den transparenta delen.

Användning med stativ (tillbehör)

Stativet är ett stabilt och i höjdläge inställbart mätunderlag.
Lägg upp mätverktyget med 1/4"-gängfästet

9

 på stativet

22

eller på ett gängse kamerastativ. Vid användning av ett nor-
malt byggstativ, utnyttja 5/8"-stativgängfästet

8

. Skruva fast

mätverktyget med stativets låsskruv.

Infästning med universalfäste (tillbehör) (se bild D)

Med universalfästet

19

 kan mätverktyget fästas t. ex. på lod-

räta ytor, rör eller magnetiserbart material. Universalfästet
kan även användas som golvstativ och för att underlätta mät-
verktygets uppriktning i höjdled.

Användning med mätplatta (tillbehör) (se bilder A – B)

Med hjälp av mätplattan

16

 kan lasermarkeringen projiceras

mot golvet resp laserhöjden mot väggen.

Med nollfältet och skalan kan avvikelsen mot önskad höjd
mätas och åter inmärkas på annat ställe. Härvid utgår den
exakta inställningen av mätverktyget för den höjd som ska
projiceras.

Mätplattan

16

 har en reflexbeläggning för bättre siktbarhet av

laserstrålen på längre avstånd eller vid kraftigt solsken.
Denna ljusförstärkning kan endast urskiljas när blicken riktas
parallellt med laserstrålen mot mätplattan.

Användning av lasermottagare (tillbehör) (se bild D)

Vid ogynnsamma ljusförhållanden (ljus omgivning, klart sol-
sken) och på längre avstånd ska lasermottagare

17

 för bättre

registrering av laserlinjerna användas. Slå vid arbeten med
lasermottagare på pulsfunktionen (se ”Pulsfunktion”,
sidan 54).

Lasersiktglasögon (tillbehör)

Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid
verkar laserns röda ljus klarare.



Lasersiktglasögonen får inte användas som skydds-
glasögon.

Lasersiktglasögonen förbättrar laserstrålens

siktbarhet men skyddar inte mot laserstrålning.



Lasersiktglasögonen får inte användas som solglas-
ögon eller i trafiken.

Lasersiktglasögonen skyddar inte

fullständigt mot UV-strålning och reducerar förmågan att
uppfatta färg.

Användningsexempel (se bilder C – H)

Exempel på olika möjligheter att använda mätverktyget finns
på bildsidorna.

2,5 m

2,5 m

2 m

d
