– Asetage seade ukseavast 2,5 m kaugusele stabiilsele ühe-

tasasele pinnale (mitte statiivile). Laske mõõteseadmel
vertikaalrežiimis automaatselt nivelleeruda ja suunake la-
serkiir ukseavale.

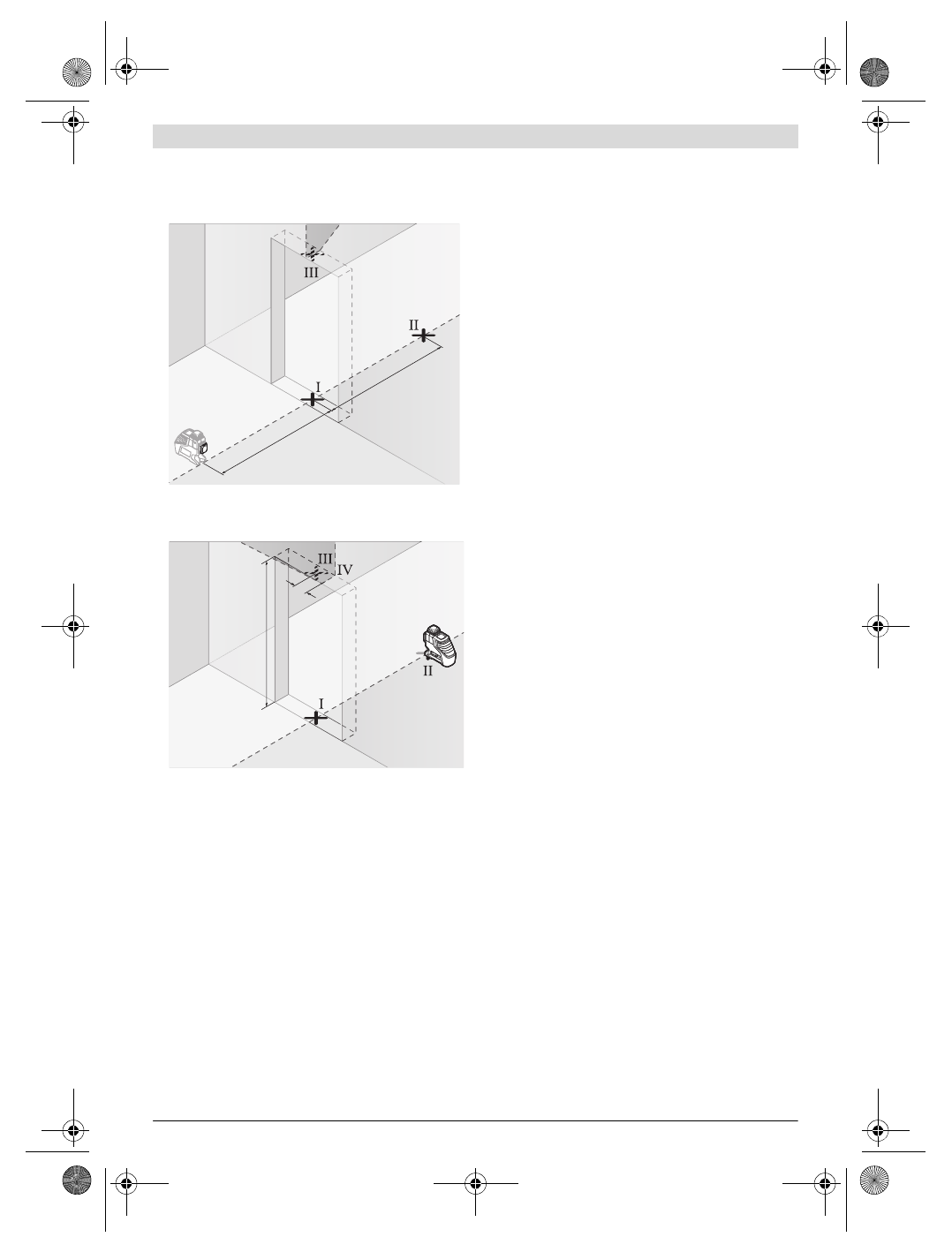

– Märkige vertikaalse laserkiire keskpunkt ukseava põranda-

le (punkt

I

), 5 m kaugusele ukseavast (punkt

II

) ning ukse-

ava ülemisele servale (punkt

III

).

– Keerake mõõteseadet 180 ° ja asetage see teisele poole

ukseava vahetult punkti

II

 taha. Laske mõõteseadmel ni-

velleeruda ja suunake vertikaalne laserkiir nii, et selle kesk-
punkt läbiks täpselt punkte

I

 ja

II

.

– Märkige laserkiire keskpunkt ukseava ülemisse serva

punktina

IV

.

– Vahe

d

 kahe märgitud punkti

III

 ja

IV

 vahel annab mõõte-

seadme tegeliku kõrvalekalde vertikaalist.

– Mõõtke ära ukseava kõrgus.

Maksimaalse lubatud kõrvalekalde arvutate järgmiselt:
ukseava kahekordne kõrgus x 0,2 mm/m
Näide: Kui ukseava kõrgus on 2 m, tohib maksimaalne kõrva-
lekalle olla
2 x 2 m x ±0,2 mm/m = ±0,8 mm.  Punktide

III

 ja

IV

 vaheline

erinevus tohib järelikult olla maksimaalselt 0,8 mm.

Tööjuhised



Märgistamiseks kasutage alati ainult laserjoone kesk-
punkti.

Laserjoone laius muutub kauguse muutudes.

Töö laserkiire sihttahvliga

Laserkiire sihttahvel

15

 parandab laserkiire nähtavust eba-

soodsates oludes ja suurte vahekauguste korral.

Laserkiire sihttahvli

15

 peegeldav pool parandab laserkiire

nähtavust, läbi läbipaistva poole on laserkiir nähtav ka laser-
kiire sihttahvli tagant.

Töö statiiviga (lisatarvik)

Statiiv on stabiilne, reguleeritava kõrgusega alus. Asetage
mõõteseade 1/4"-keermega avaga

9

 statiivi

22

 või tavalise fo-

toaparaadi statiivi keermele. Tavalisele ehitusstatiivile
kinnitamiseks kasutage 5/8"-keermega ava

8

. Kinnitage mõõ-

teseade lukustuskruviga statiivi külge.

Kinnitamine universaalse kanduriga (lisatarvik)
(vt joonist D)

Universaalse kanduri

19

 abil saate kinnitada mõõteseadet nt

vertikaalsete pindade, torude või magnetiseeritavate mater-
jalide külge. Universaalne kandur sobib kasutamiseks ka põ-
randastatiivina ja kergendab mõõteseadme kõrguse väljare-
guleerimist.

Töö mõõteplaadiga (lisatarvik) (vt jooniseid A – B)

Mõõteplaadi

16

 abil saab laserkiirt maapinnale ja laserkiire

kõrgust seinale üle kanda.

Nullvälja ja skaalaga saab mõõta nihet soovitud kõrguseni ja
seda teises kohas uuesti ära märkida. Sellega jääb ära seadme
täpne seadistamine ülekantavale kõrgusele.

Mõõteplaat

16

 on kaetud peegelduva kattega, mis teeb laser-

kiire suurema vahemaa tagant või tugeva päikesekiirguse
käes paremini nähtavaks. Suurem heledus on näha vaid siis,
kui vaatate piki laserkiirt mõõteplaadi suunas.

Töö laserkiire vastuvõtjaga (lisatarvik) (vt joonist D)

Ebasoodsate ilmastikuolude (valgusküllane ümbrus, otsene
päikesepaiste) ja suuremate vahemaade puhul kasutage la-
serkiirte paremaks leidmiseks laserkiire vastuvõtjat

17

. La-

serkiire vastuvõtjaga töötades lülitage sisse pulsifunktsioon
(vt „Pulsifunktsioon“, lk 153).

Laserkiire nähtavust parandavad prillid (lisatarvik)

Laserkiire nähtavust parandavad prillid elimineerivad ümbrit-
seva valguse. Tänu sellele võtab silm laserkiire punast valgust
paremini vastu.



Ärge kasutage laserkiire nähtavust parandavaid prille
kaitseprillidena.

Prillid muudavad laserkiire paremini

nähtavaks, kuid ei kaitse laserkiirguse eest.



Ärge kasutage laserkiire nähtavust parandavaid prille
päikseprillide ega kaitseprillidena mootorsõidukit juh-
tides.

Laserkiire nähtavust parandavad prillid ei anna täie-

likku kaitset UV-kiirguse eest ja vähendavad värvide erista-
mise võimet.

Kasutusnäited (vt jooniseid C – H)

Näiteid mõõteseadme kasutamise kohta leiate jooniste lehe-
küljelt.

2,5 m

2,5 m

2 m

d
