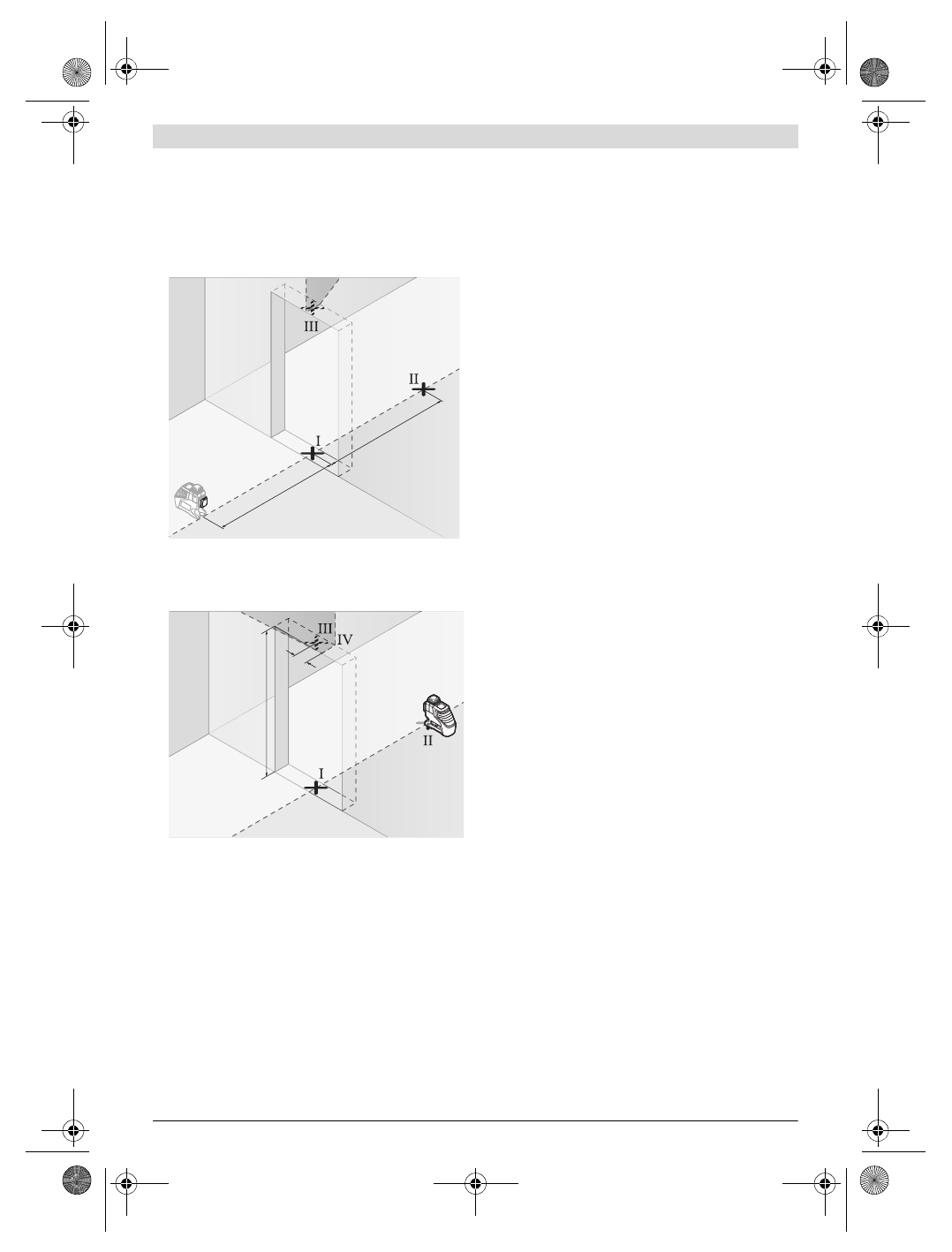

Kontroll av nivelleringsnøyaktigheten til loddrett linje

Til kontrollen trenger du en døråpning, der det (på fast under-
lag) er minst 2,5 m plass på hver side av døren.

– Plasser måleverktøyet i 2,5 m avstand fra døråpningen på

et fast, plant underlag (ikke på et stativ). La måleverktøyet
nivellere i vertikaldrift med automatisk nivellering, og rett
laserlinjen mot døråpningen.

– Marker midten av loddrett laserlinje på bunnen av døråp-

ningen (punkt

I

), i 5 m avstand også på den andre siden av

døråpningen (punkt

II

), pluss på øvre kant av døråpningen

(punkt

III

).

– Drei måleverktøyet 180 ° og plasser det på den andre siden

av døråpningen rett bak punktet

II

. La måleverktøyet nivel-

lere og rett den loddrette laserlinjen opp slik at midten går
nøyaktig gjennom punktene

I

 og

II

.

– Marker midten på laserlinjen på øvre kant av døråpningen

som punkt

IV

.

– Differansen

d

 mellom de to markerte punktene

III

 og

IV

 gir

det virkelige avviket for måleverktøyet fra loddrett posisjon.

– Mål høyden på døråpningen.

Det maksimale tillatte avviket beregner du på følgende måte:
dobbelt høyde av døråpningen x 0,2 mm/m
Eksempel: Ved en høyde på døråpningen på 2 m må det mak-
simale avviket
være  2 x 2 m x ± 0,2 mm/m = ± 0,8 mm.  Punktene

III

 og

IV

må derfor være maksimalt 0,8 mm fra hverandre.

Arbeidshenvisninger



Bruk alltid kun midten på laserlinjen til markering.

Bredden til laserlinjen endres med avstanden.

Arbeid med laser-målplate

Laser-målplaten

15

 forbedrer laserstrålens synlighet ved

ugunstige vilkår og store avstander.

Den reflekterende halvdelen til laser-målplaten

15

 forbedrer

laserlinjens synlighet, med den transparente halvdelen er la-
serlinjen også synlig fra baksiden på laser-målplaten.

Arbeid med stativ (tilbehør)

Et stativ byr på et stabilt, høydestillbart måleunderlag. Sett
måleverktøyet med 1/4"-stativfestet

9

 på gjengene til stativet

22

 eller et vanlig fotostativ. Til festing med et vanlig byggsta-

tiv bruker du 5/8"-stativfestet

8

. Skru måleverktøyet fast med

låseskruen til stativet.

Festing med universalholderen (tilbehør) (se bilde D)

Ved hjelp av universalholderen

19

 kan du feste måleverktøyet

f. eks. på loddrette flater, rør eller magnetiserbare materialer.
Universalholderen er også egnet som gulvsstativ og forenkler
høydeopprettingen av måleverktøyet.

Arbeid med målplaten (tilbehør) (se bildene A – B)

Ved hjelp av målplaten

16

 kan lasermarkeringen overføres til

gulvet hhv. laserhøyden overføres til veggen.

Med nullfeltet og skalaen kan feiljusteringen til ønsket høyde
måles og overføres til et annet sted. Slik bortfaller den nøyak-
tige innstillingen av måleverktøyet på høyden som skal over-
føres.

Målplaten

16

 har et reflekssjikt som gjør laserstrålen bedre

synlig på større avstand hhv. i sterk sol. Lysstyrkeforsterknin-
gen kan kun registreres når du ser på målplaten parallelt til la-
serstrålen.

Arbeid med lasermottaker (tilbehør) (se bilde D)

Ved ugunstige lysforhold (lyse omgivelser, direkte sol) og på
større avstander bruker du lasermottakeren

17

 til en bedre

registrering av laserlinjene. Ved arbeid med lasermottakeren
kopler du inn pulsfunksjonen (se «Pulsfunksjon», side 59).

Laserbriller (tilbehør)

Laserbrillene filtrerer bort omgivelseslyset. Slik vises det rø-
de lyset til laseren lysere for øyet.



Bruk laserbrillene aldri som beskyttelsesbriller.

Laser-

brillene er til bedre registrering av laserstrålen, men de be-
skytter ikke mot laserstrålingen.



Bruk laserbrillene aldri som solbriller eller i trafikken.

Laserbrillene gir ingen fullstendig UV-beskyttelse og redu-
serer fargeregistreringen.

Arbeidseksempler (se bildene C – H)

Eksempler på bruksmuligheter for måleverktøyet finner du på
illustrasjonssidene.

2,5 m

2,5 m

2 m

d
