Svenska |
55
Bosch Power Tools
1 609 92A 0KK | (7.5.14)
Användning utan nivelleringsautomatik
Skjut för arbeten utan nivelleringsautomatik strömställaren
7
till läget
”
on”
. Vid frånslagen nivelleringsautomatik lyser
indikeringen
6
med rött ljus och för 30 s blinkar laserlinjerna i
långsam takt.
Vid frånkopplad nivelleringsautomatik kan mätverktyget hål-
las fritt i handen eller ställas upp på en lutande yta. Vid kors-
linjefunktion är det inte absolut nödvändigt att de båda laser-
linjerna förlöper i rät vinkel mot varandra.
Nivelleringsnoggrannhet
Noggrannhetsinverkan
Det största inflytandet utövar omgivningstemperaturen. Spe-
ciellt temperaturdifferenser från marken uppåt kan avlänka
laserstrålen.
Eftersom temperaturskiktningen nära marken är störst, bör
mätverktyget fr. o. m. en mätsträcka på 20 m monteras på ett
stativ. Ställ helst upp mätverktyget i arbetsytans centrum.
Förutom yttre påverkan kan även verktygsspecifika inflytan-
den (som t. ex. fall eller häftiga stötar) leda till avvikelser. Kon-
trollera därför mätverktygets noggrannhet innan arbetet
påbörjas.
Kontrollera först den vågräta laserlinjens nivelleringsnog-
grannhet och därefter lodräta laserlinjens nivelleringsnog-
grannhet.
Om mätverktyget vid en av dessa kontroller överskrider
maximal avvikelse bör det lämnas in för reparation till en
Bosch-service.

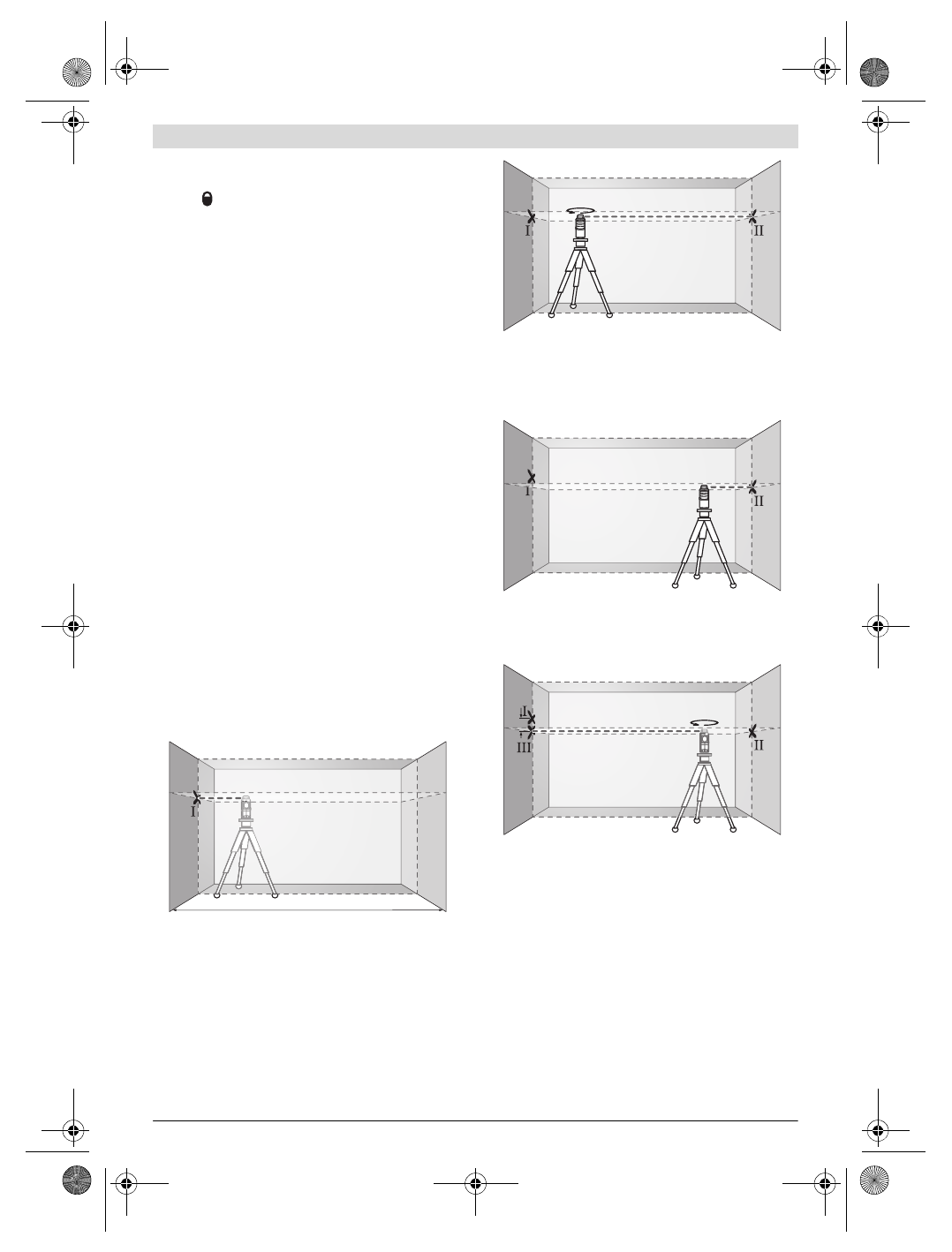

Kontroll av tväraxelns vågräta nivelleringsnoggrannhet
För kontroll behövs en fri mätsträcka på 5 m på stadigt under-
lag mellan två väggar A och B.
– Montera mätverktyget nära väggen A på ett stativ eller ställ
upp det på en stadig och plan yta. Koppla på mätverktyget.
Välj korslinjefunktion med nivelleringsautomatik.
– Rikta lasern mot den närbelägna väggen A och låt mätverk-
tyget nivelleras. Sätt ett märke i mitten på den punkt där
laserlinjerna korsar varandra på väggen (punkt
I
).
– Vrid nu mätverktyget 180 °, låt det nivelleras och märk ut
laserlinjernas korsningspunkt på motsatta väggen B
(punkt
II
).
– Placera mätverktyget – utan att vrida det – nära väggen B,
koppla på och låt verktyget nivelleras.
– Rikta upp mätverktyget i höjdläge (med hjälp av stativet
eller eventuellt med underlägg) så att laserlinjernas kors-
ningspunkt står exakt mot tidigare märkt punkt
II
på väg-
gen B.
– Vrid nu mätverktyget 180 °, utan att ändra höjden. Rikta
lasern mot väggen A så att laserlinjen förlöper genom den
märkta punkten
I
. Låt mätverktyget nivelleras och märk ut
laserlinjernas korsningspunkt på väggen A (punkt
III
).
– Differensen
d
mellan de båda märkta punkterna
I
och
III
på väggen A anger mätverktygets faktiska höjdavvikelse
längs tväraxeln.
På mätsträckan som omfattar 2 x 5 m = 10 m får avvikelsen
uppgå till högst:
10 m x ± 0,2 mm/m = ± 2 mm.
Differensen
d
mellan punkterna
I
och
III
får vara högst 2 mm.
Kontroll av den lodräta linjens nivelleringsnoggrannhet
För kontroll behövs en dörröppning (på stadigt underlag) som
på båda sidorna har ett fritt utrymme på minst 2,5 m.
A
B
5 m
A
B
180°
A
B
A
B
d
d
180°
OBJ_BUCH-907-003.book Page 55 Wednesday, May 7, 2014 1:39 PM
