 Ελληνικά |

71

Bosch Power Tools

1 609 92A 0KK | (7.5.14)

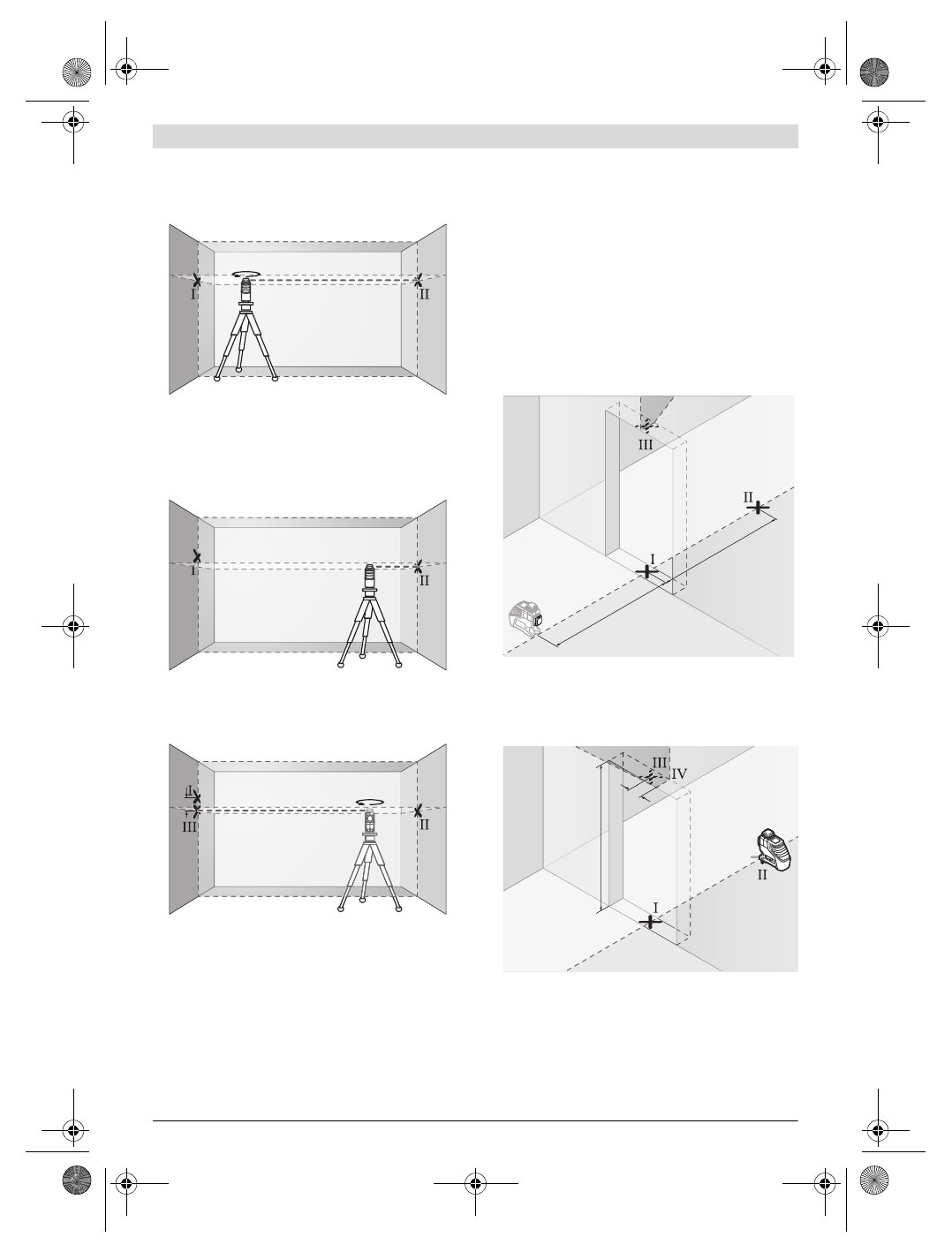

– Κατευθύνετε το λέιζερ απάνω στον τοίχο A και αφήστε το ερ-

γαλείο μέτρησης να χωρασταθμηθεί. Σημαδέψτε το κέντρο
του σημείου στο οποίο διασταυρώνονται οι γραμμές λέιζερ
(σημείο

I

).

– Γυρίστε το εργαλείο μέτρησης κατά 180 °, αφήστε το να χω-

ροσταθμηθεί και σημαδέψτε το σημείο διασταύρωσης των
γραμμών λέιζερ στον απέναντι τοίχο B (σημείο

II

).

– Τοποθετήστε το εργαλείο μέτρησης  –  χωρίς να το γυρίσετε  –

κοντά στον τοίχο B, θέστε το σε λειτουργία και αφήστε το να
χωροσταθμηθεί.

– Ρυθμίστε (με τη βοήθεια του τριπόδου ή τοποθετώντας κάτι

από κάτω) το ύψος του εργαλείου μέτρησης κατά τέτοιο τρό-
πο, ώστε το σημείο διασταύρωσης να πέσει επάνω στο ση-
μείο

II

 που είχατε ήδη σημαδέψει στον τοίχο B.

– Γυρίστε το εργαλείο μέτρησης κατά 180 °, χωρίς να αλλάξετε

ύψος. Κατευθύνετε το επάνω στο τοίχο A κατά τέτοιο τρόπο,
ώστε η κάθετη γραμμή λέιζερ να περνά μέσα από το ήδη ση-
μαδεμένο σημείο

I

. Αφήστε το εργαλείο μέτρησης να χωρο-

σταθμηθεί και συμαδέψτε το σημείο διασταύρωσης των
γραμμών λέιζερ στον τοίχο A (σημείο

III

).

– Η  διαφορά

d

 των δυο σημαδεμένων σημείων

I

 και

III

 στον

τοίχο Α αποτελεί την πραγματική απόκλιση ύψους του εργα-
λείου μέτρησης κατά μήκος του εγκάρσιου άξονα.

Σε μια διαδρομή μέτρησης 2 x 5 m = 10 m μέγιστη επιτρεπτή
απόκλιση ανέρχεται σε:
10 m x ± 0,2 mm/m = ± 2 mm.
Η διαφορά

d

 ανάμεσα στα σημεία

I

 και

III

 δεν επιτρέπεται κατά

συνέπεια να υπερβαίνει τα 2 mm.

Έλεγχος της ακρίβειας της κάθετης γραμμής

Για τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σε κάθε
πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m (επάνω
σε στερεή επιφάνεια).

– Θέστε το εργαλείο μέτρησης σε απόσταση 2,5 m από το

άνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδη επιφά-
νεια (όχι επάνω σε ένα τρίποδο). Αφήστε το εργαλείο μέτρη-
σης να αυτοχωροσταθμηθεί στην κάθετη λειτουργία και κα-
τευθύνετε τη γραμμή λέιζερ επάνω στο άνοιγμα της πόρτας.

– Σημαδέψτε το κέντρο της κάθετης γραμμής λέιζερ στο δάπε-

δο του ανοίγματος της πόρτας (σημείο

I

), κατόπιν σε από-

σταση 5 m από την άλλη πλευρά του ανοίγματος της πόρτας
(σημείο

II

) και τέλος στην επάνω ακμή του ανοίγματος της

πόρτας (σημείο

III

).

– Γυρίστε το εργαλείο μέτρησης κατά 180 ° και τοποθετήστε

το στην άλλη πλευρά του ανοίγματος της πόρτας, άμεσα πίσω
από το σημείο

II

. Αφήστε το εργαλείο μέτρησης να αυτοχω-

ροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίνα λέιζερ
κατά τέτοιο τρόπο, ώστε η μέση της να περνά ακριβώς μέσα
από τα σημεία

I

 και

II

.

– Σημαδέψτε τη μέση της γραμμής λέιζερ σαν σημείο

IV

 στην

επάνω ακμή του ανοίγματος της πόρτας.

A

B

180°

A

B

A

B

d

d

180°

2,5 m

2,5 m

2 m

d
