| Česky
1 609 92A 0KK | (7.5.14)
Bosch Power Tools

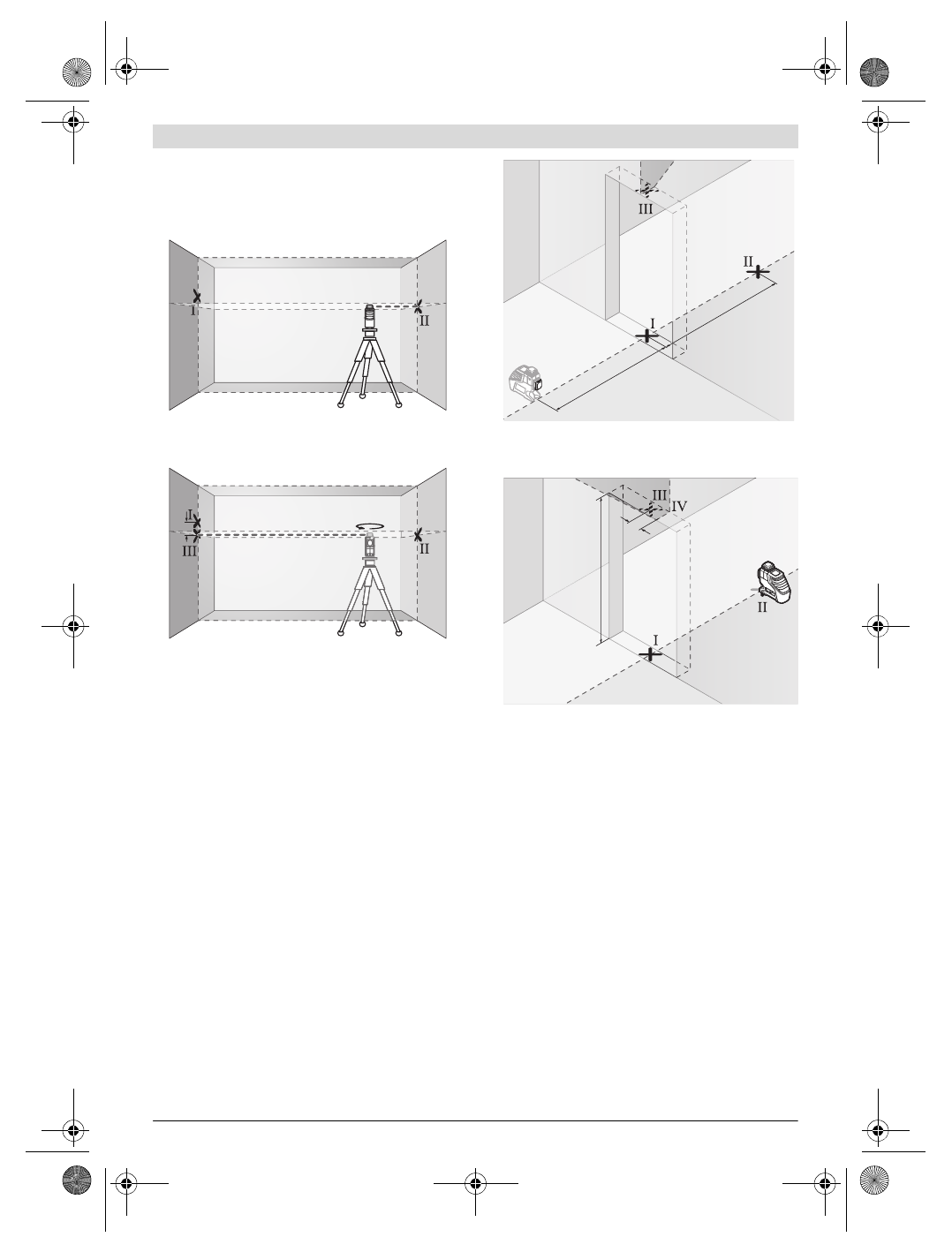

– Otočte měřící přístroj o 180 °, nechte jej znivelovat a
označte střed křížení přímek laseru na protější stěně B
(bod
II
).
– Umístěte měřící přístroj – bez jeho otočení – poblíž
stěny B, zapněte jej a nechte znivelovat.
– Vyrovnejte měřící přístroj výškově tak (s pomocí stativu
nebo případně podložením), aby bod křížení přímek laseru
přesně zasáhl předtím označený bod
II
na stěně B.
– Otočte měřící přístroj o 180 ° bez změny výšky. Nasměruj-
te jej na stěnu A tak, aby svislá přímka laseru běžela skrz již
označený bod
I
. Nechte měřící přístroj znivelovat a označ-
te bod křížení přímek laseru na stěně A (bod
III
).
– Rozdíl
d
obou označených bodů
I
a
III
na stěně A udává
skutečnou výškovou odchylku měřícího přístroje podél
příčné osy.
Na měřící dráze 2 x 5 m = 10 m činí maximální přípustná od-
chylka:
10 m x ± 0,2 mm/m = ± 2 mm.
Rozdíl
d
mezi body
I
a
III
smí tedy činit nejvýše 2 mm.
Kontrola přesnosti nivelace svislé přímky
Pro kontrolu potřebujete otvor dveří, u něhož je (na pevném
základu) na každé straně dveří nejméně 2,5 m místa.
– Postavte měřící přístroj ve vzdálenosti 2,5 m od otvoru
dveří na pevný, rovný podklad (nikoli na stativ). Nechte
měřící přístroj ve svislém provozu pomocí nivelační auto-
matiky znivelovat a nasměrujte laserové přímky na otvor
dveří.
– Označte střed svislé přímky laseru na podlaze otvoru dveří
(bod
I
), ve vzdálenosti 5 m na druhé straně otvoru dveří
(bod
II
) a též na horním okraji otvoru dveří (bod
III
).
– Otočte měřící přístroj o 180 ° a postavte jej na druhé straně
otvoru dveří přímo za bod
II
. Nechte měřící přístroj znive-
lovat a vyrovnejte svislou přímku laseru tak, aby její střed
procházel přesně body
I
a
II
.
– Označte střed přímky laseru na horním okraji otvoru dveří
jako bod
IV
.
– Rozdíl
d
obou označených bodů
III
a
IV
udává skutečnou
odchylku měřícího přístroje od vertikály.
– Změřte výšku otvoru dveří.
Maximální dovolenou odchylku vypočítáte následovně:
dvojnásobná výška otvoru dveří x 0,2 mm/m
Příklad: při výšce otvoru dveří 2 m smí činit maximální
odchylka
2 x 2 m x ± 0,2 mm/m = ± 0,8 mm. Body
III
a
IV
smějí tedy
ležet nejvýše 0,8 mm od sebe.
A
B
A
B
d
d
180°
2,5 m
2,5 m
2 m
d
OBJ_BUCH-907-003.book Page 88 Wednesday, May 7, 2014 1:39 PM
